>PROJET SALLE DE BAIN MAISON D'EGLY (91)

Début des travaux : 15/02/2011
Mise a jour 1 : 18/07/2011
Mise a jour 2 : 05/09/2011
Mise a jour 3 : 25/01/2012
Fin des travaux : 15/03/2012... Ouf....

Documentations Techniques :
MEUBLE ARPEGE 90 Réf. 705  Montage Meuble pour Vasque
MEUBLE ARPEGE 90 Réf. 7033 Montage Meuble Miroir
MEUBLE ARPEGE 90 Réf. 7031 Montage Meuble Colonne
MEUBLE ARPEGE 90 Réf. 7032 Montage Meuble 3 Tiroirs

Interrupteur LEGRAND MOSAIC
GROHE - ROBINET 32884
Fiche garantie colonne douche
Colonne de Douche Multifonction TANDEM_Montage - LAPEYRE
Colonne de Douche Multifonction TANDEM - LAPEYRE
Colonnette carre retour angle robinetterie baignoire

Bonde Baignoire - Bonde Lavabo - Siphon Lavabo - Réceptacle Douche - Raccord Flexible 80cm -
Notice Installation / Utilisation Sèche Serviette SAUTER

Implantation des différents éléments (Cliquer sur les photos pour agrandir):

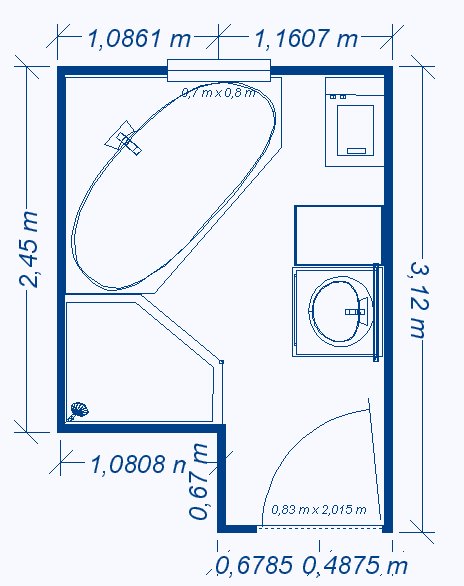

 Plan initial de la Salle de BainSalle de Bain en 3D vue douche et une partie de la baignoire
Premier plan de notre future Salle de Bain...
La baignoire et la douche restent bien a cet emplacement, par contre la machine a laver sera finalement placée au sous sol et en lieu et place il y aura des meubles de rangement.

Choix des équipements :
Meuble de Salle de Bain - Modèle ARPEGE de chez LEROY MERLIN.
Meuble de Salle de Bain - Modèle ARPEGE en gris anthraciteLa colonne haute et le meuble bas 3 tiroirsLa colonne de douche est aluminium sur les cotés et verre noir sur la face avant de chez LAPEYREBaignoire FAMILY 140x140 vue dessus - LAPEYREBaignoire FAMILY 140x140 vue face - LAPEYRE

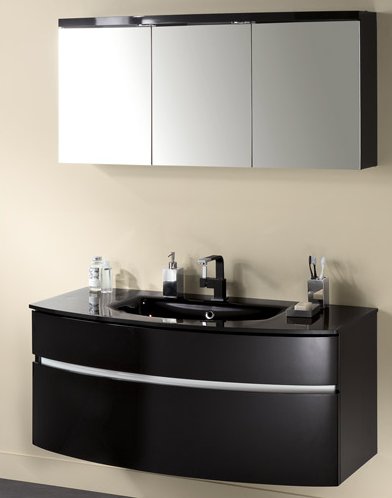

Ici, le type de meuble de salle de bain choisi, sur cette photo de gauche il est noir, celui que nous avons choisi a droite est gris anthracite avec le plan vasque italienne en verre blanc/transparent (Type verre d'eau) - Modèle ARPEGE de chez LEROY MERLIN. Nous avons également pris la colonne haute et le meuble bas 3 tiroirs. Cliquer sur ce lien pour voir la Fiche Technique meubles Modèle ARPEGE.
La colonne de douche est aluminium sur les cotés et verre noir sur la face avant, avec pomme de douche haute + douchette + hydro massage. Robinetterie thermostatique bien sur (Depuis que j'y ai gouté je ne peut plus m'en passer) et sélection indépendante de la pomme de douche haute / douchette / hydro massage. - Modèle de chez LAPEYRE.

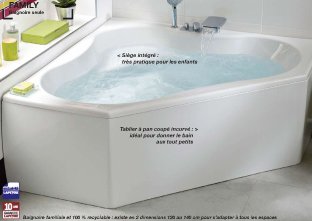

La Baignoire choisie au départ était une Baignoire d'angle Thalasso, mais après démonstration en magasin, elle parait beaucoup trop bruyante (C'est comme si on passait l'aspirateur dans la Salle de Bain pendant que tu prend ton bain...), on a donc opté pour une Baignoire d'angle 140X140 cms avec plan plat, je ne l'ai trouvé que chez LAPEYRE. Je n'ai pas pris le cache Baignoire car il est en plastique blanc et nous voulions la façade de la baignoire avec le même carrelage que celui du sol de la douche Italienne. Je ferais donc moi même l'habillage de la Baignoire.

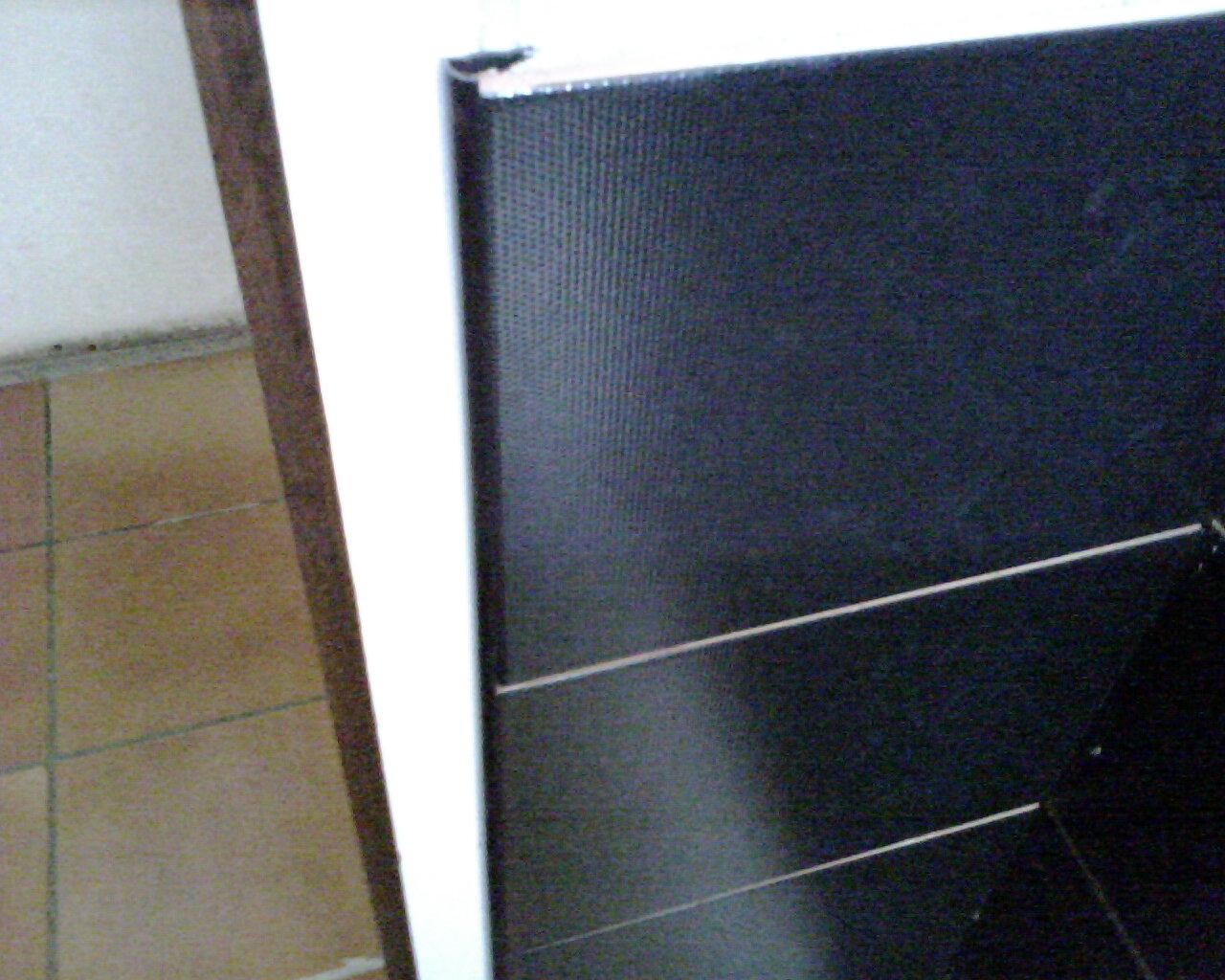

Problème a la réception... meuble de vasque cassé :

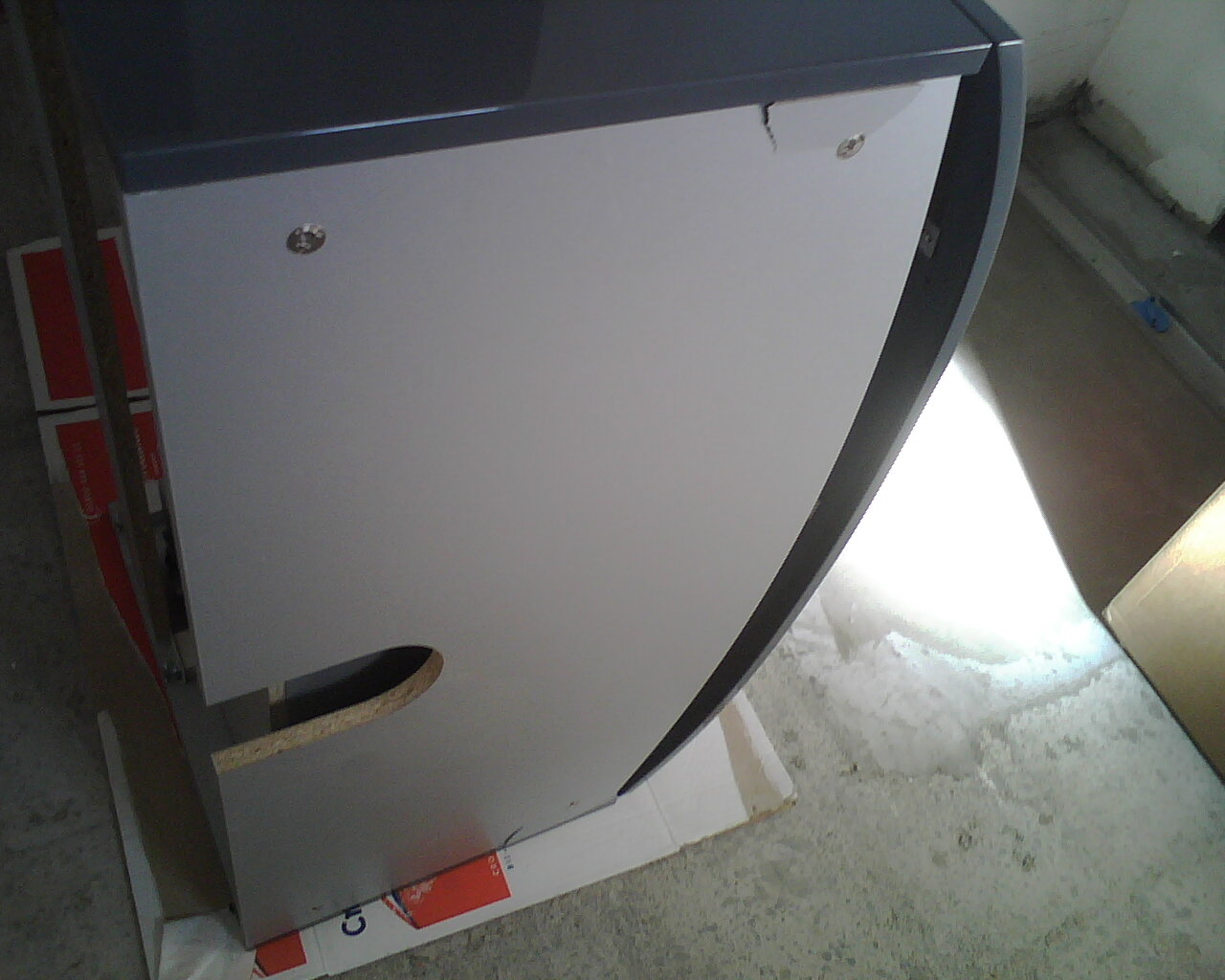

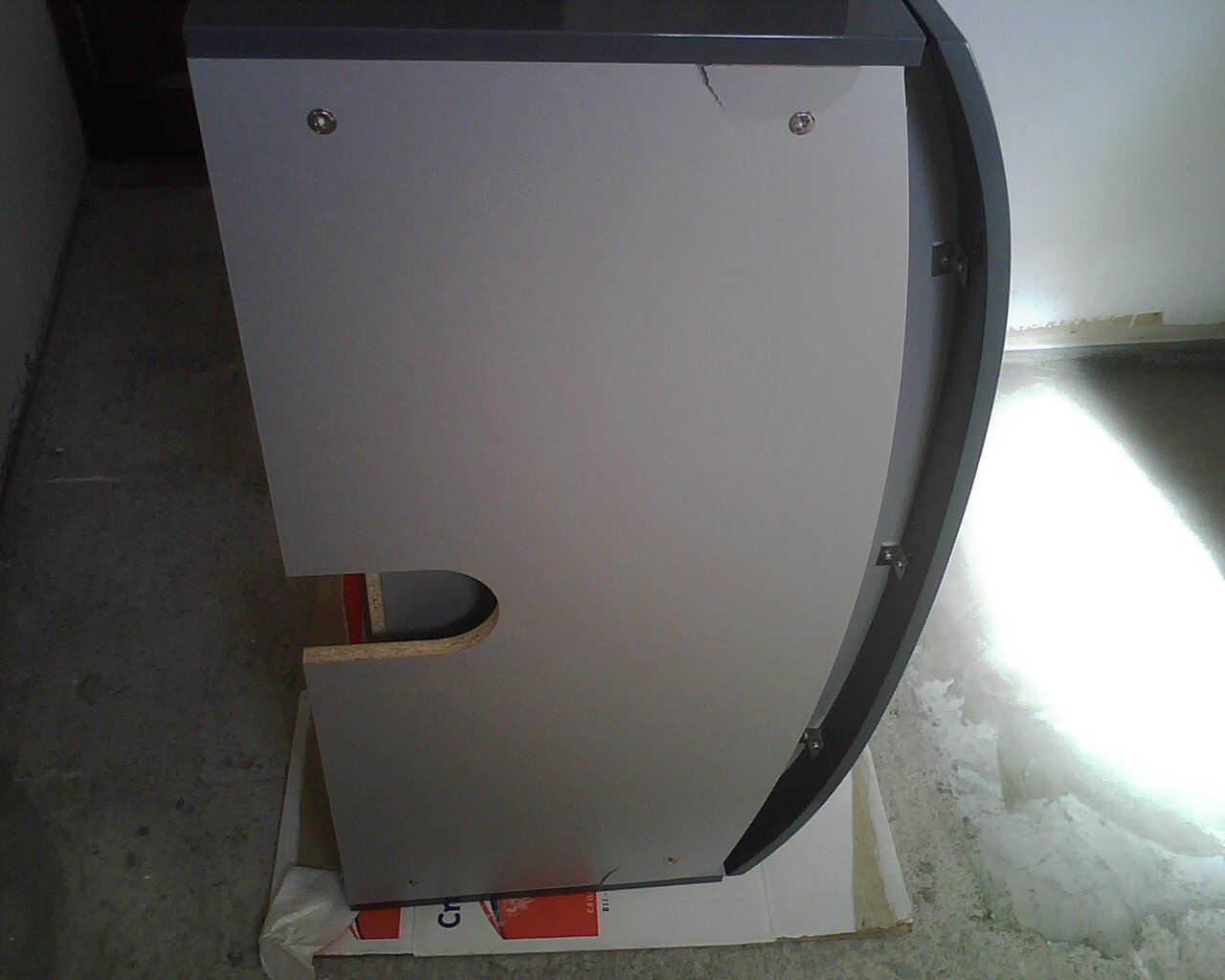

Apres déballage du meuble de vasque... mauvaise surprise, ce dernier a souffert du transport... et le fond du meuble est cassé.
Réclamation effectué auprès de LEROY MERLIN, ces dernier doivent me remplacer le meuble abîmé... 4 semaines d'attente.
Réception du fond de meuble après les 4 semaines... Démontage de la partie abimée (Il faut bien entendu démonté tous le meuble) puis remontage de l'ensemble... OK tout va bien, le meuble est comme neuf...


Début des Les travaux 15/02/2011... :

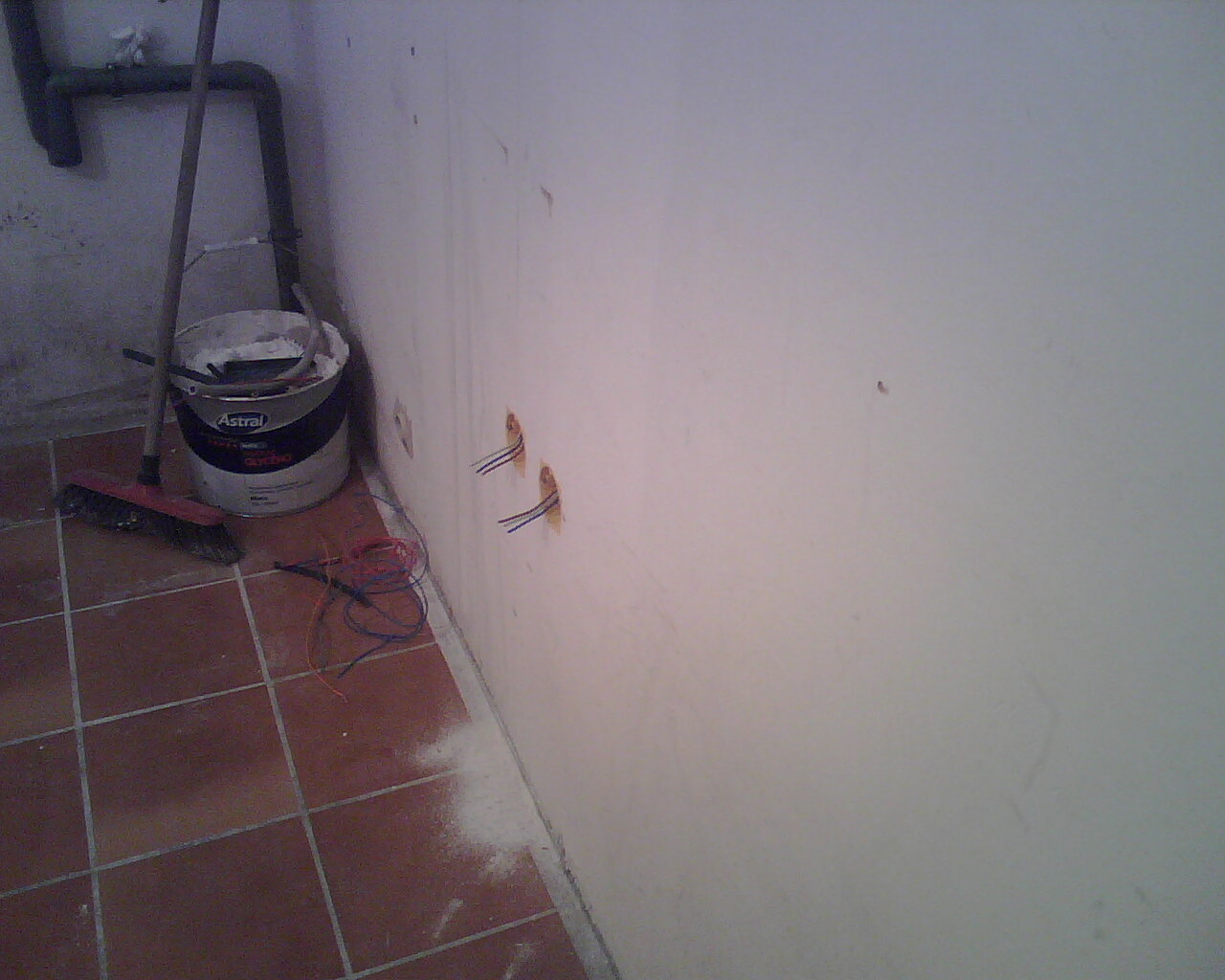

Redistribution de l'électricité de la pièce :

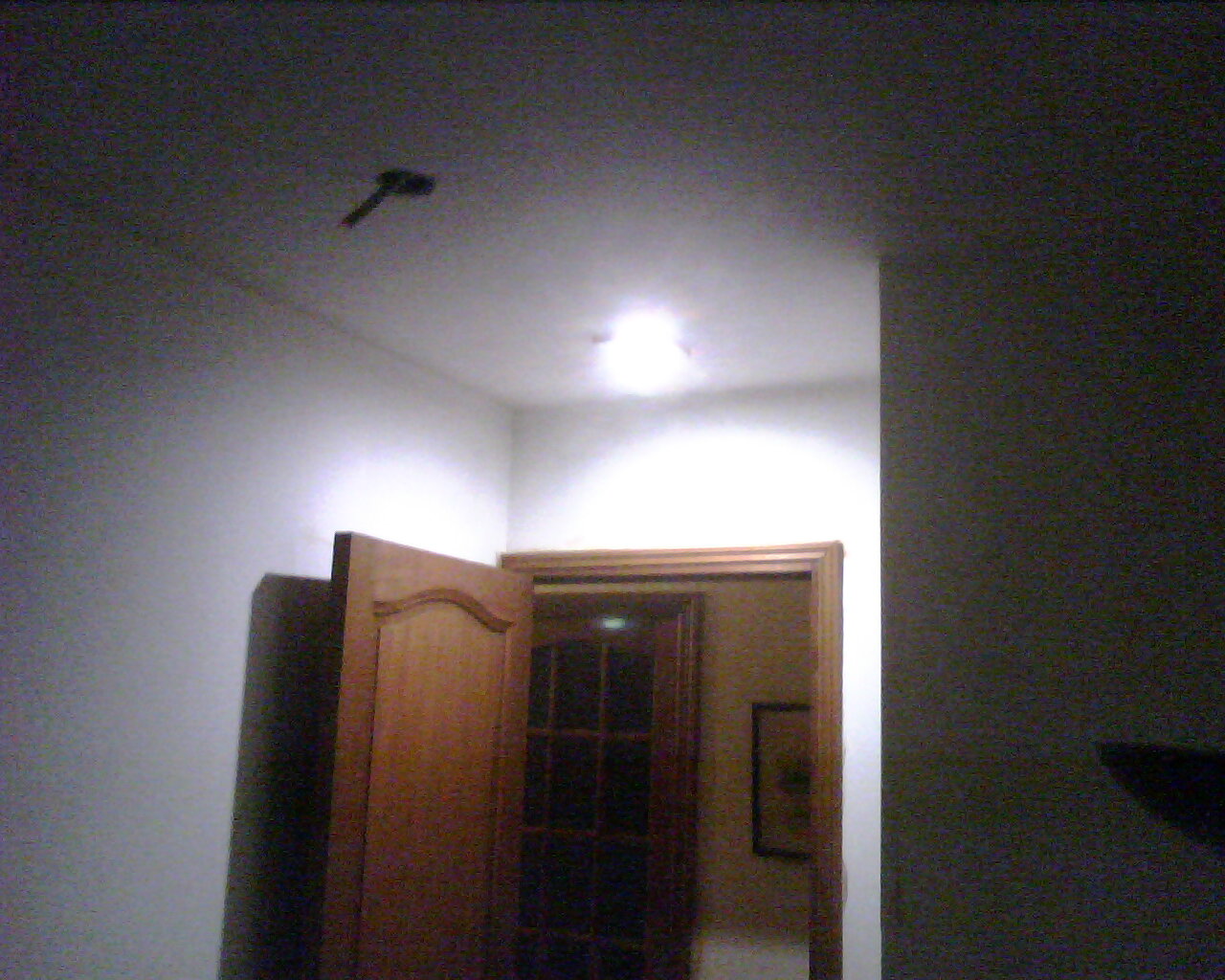

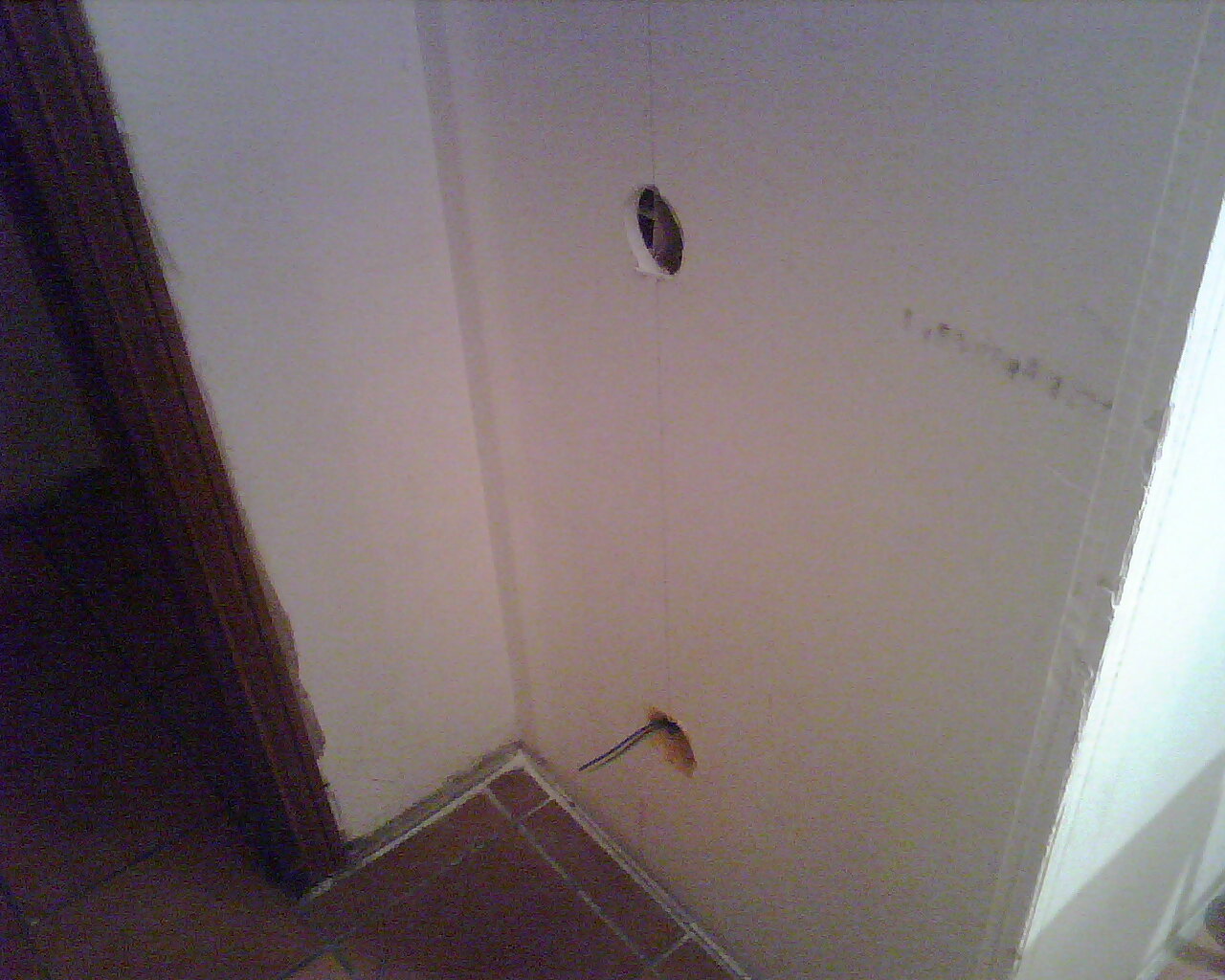

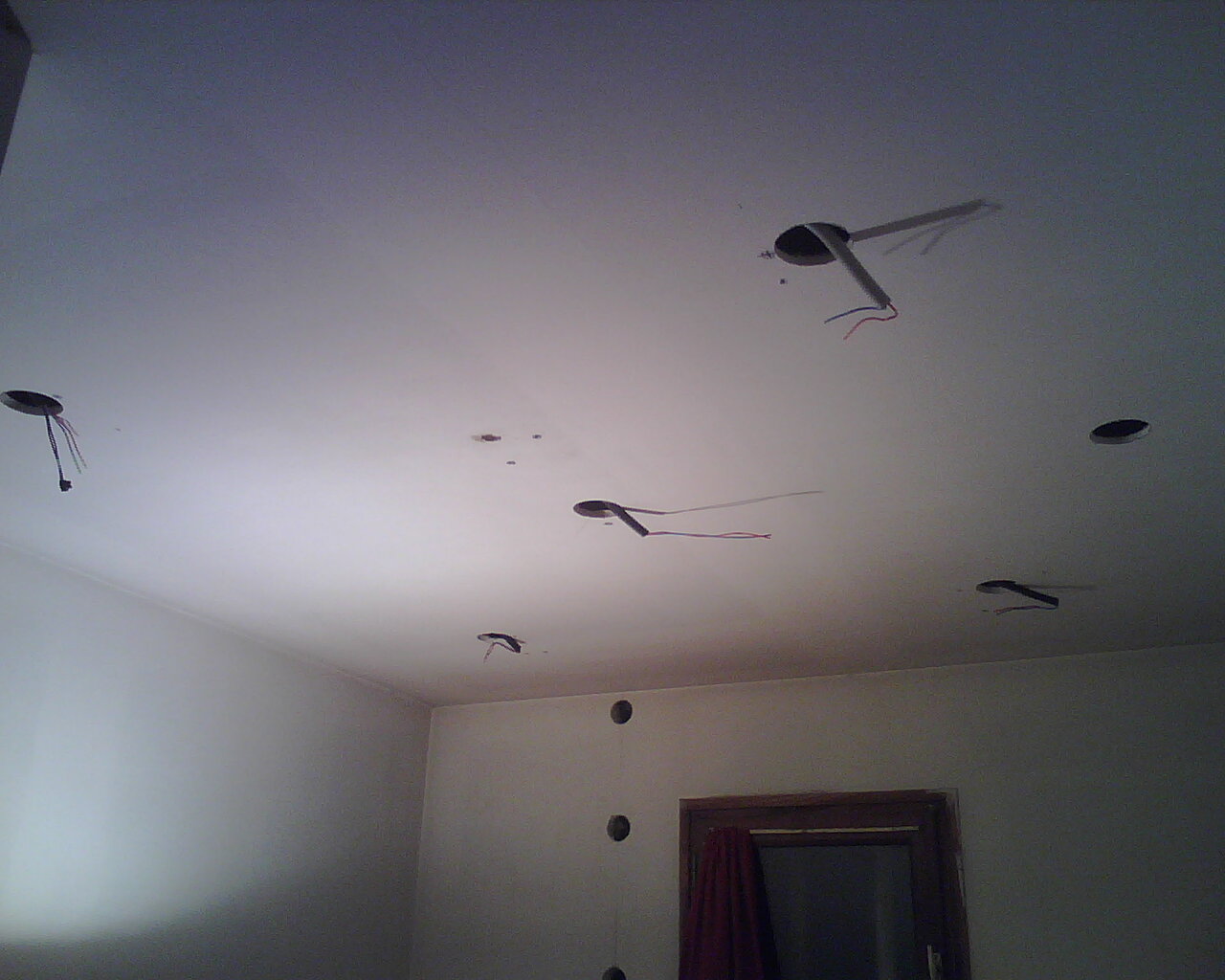

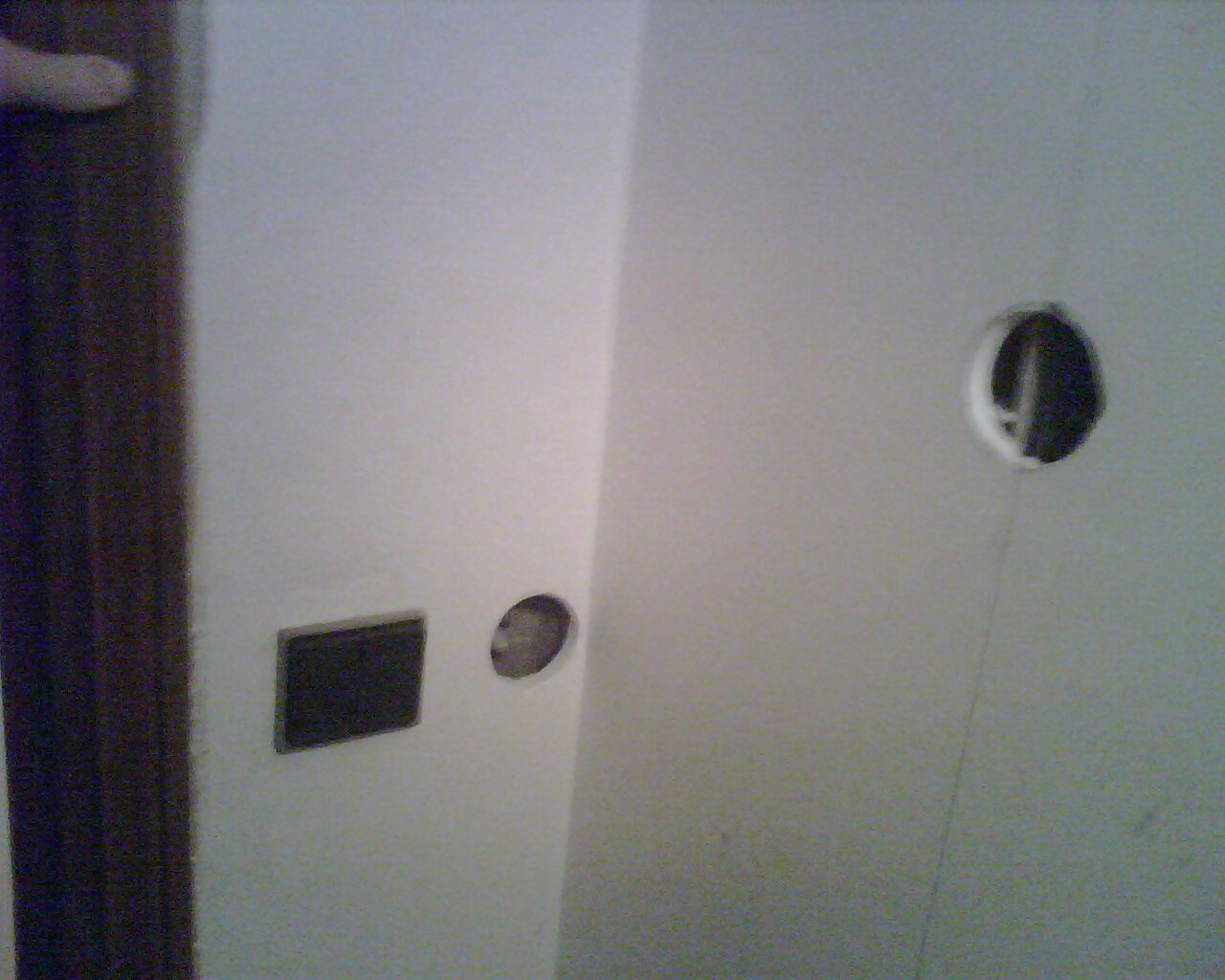

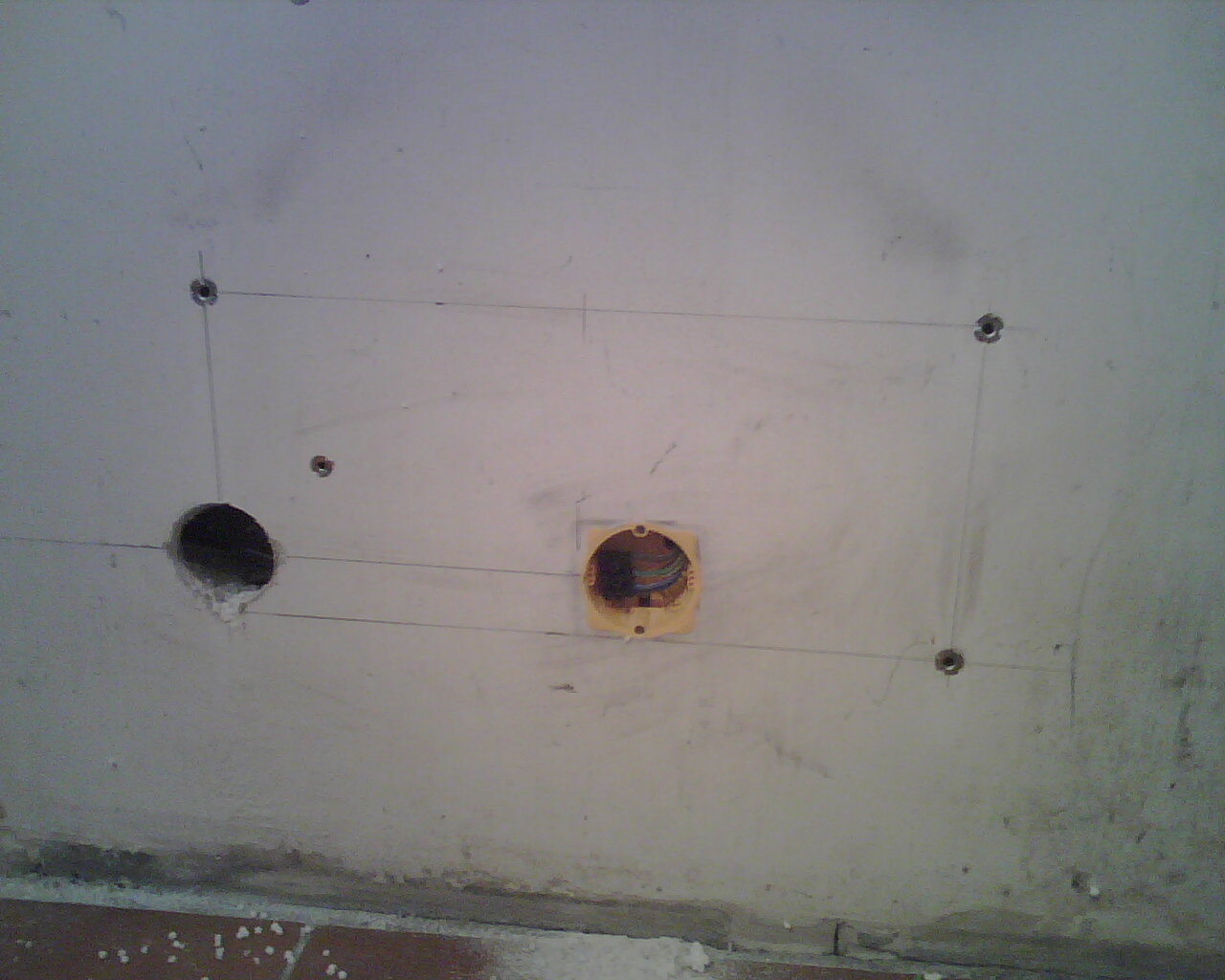

Passage des différents cables en coursPassage des différents cables en coursDéplacement de l'interrupteur couloir qui commandait la lumière de la SdB - Il est maintenant dans la SdBInterrupteur de commande lumière maintenant dans la SdBPassage des différents cables en coursPassage des différents cables en coursPassage des différents cables en coursPerçage du faux plafond pour mise en place des SpotsPassage des différents cables en coursPassage des différents cables en coursEncastrement des spots dans le faux plafondPositionnement des 6 spots basse consommation encastrés dans le faux plafondPremier spot installé !!!Test du premier spot sur 6 d'installésrepiquage prise 220V pour alimentation meuble Salle de BainDeplacement prise radiateur vers seche serviettePrise du seche servietteSpot positionné au dessus de la baignoirePassage de cables - 1 prise fixe et une prise commandéeLa prise fixe et la prise commandée pour le meuble de salle de bainRebouchage des trous de passage des cables dans les cloisonsVue partielle de l'eclairage de la pièceVue des 6 spots encastrés en fonctionnement

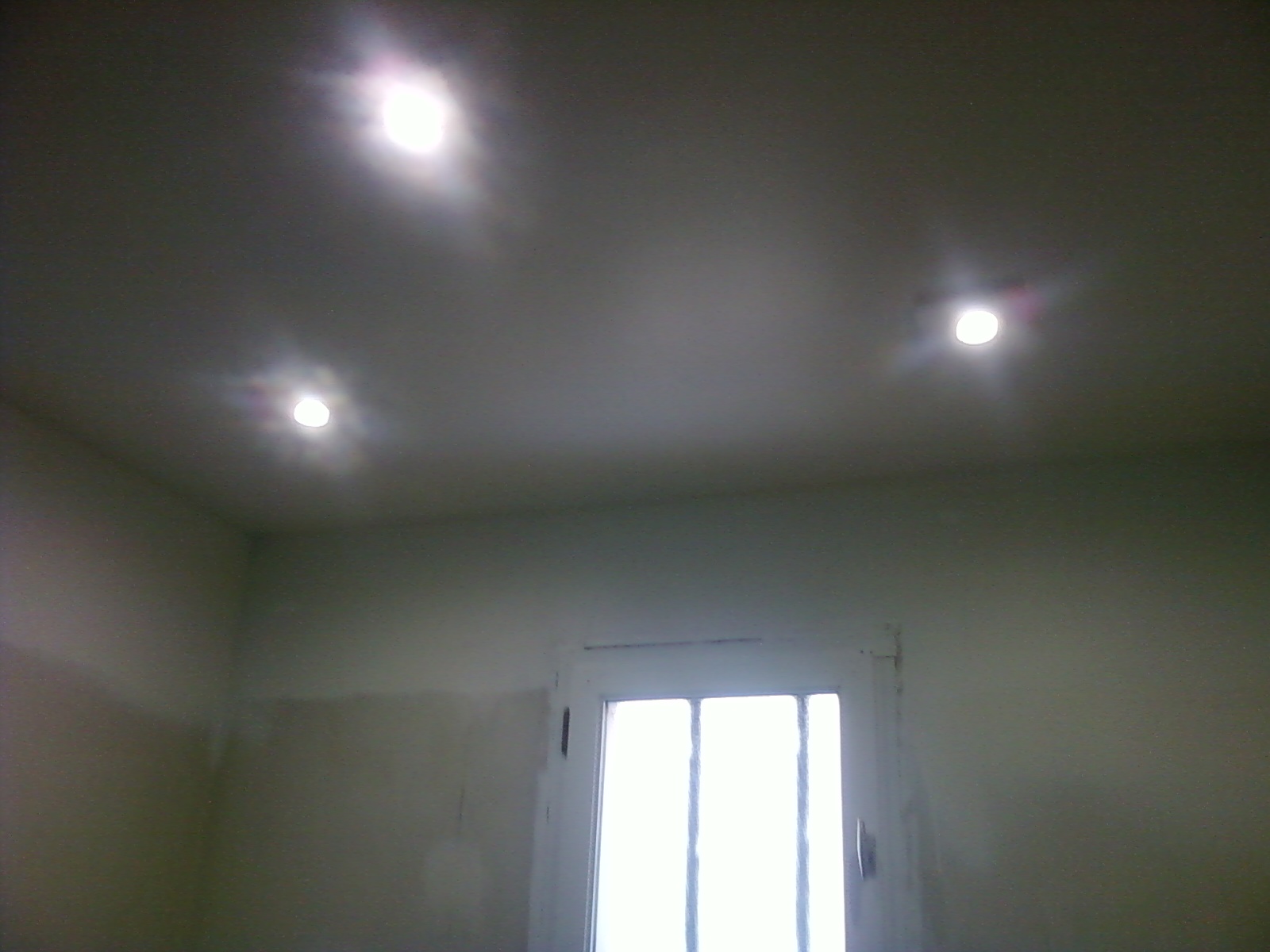

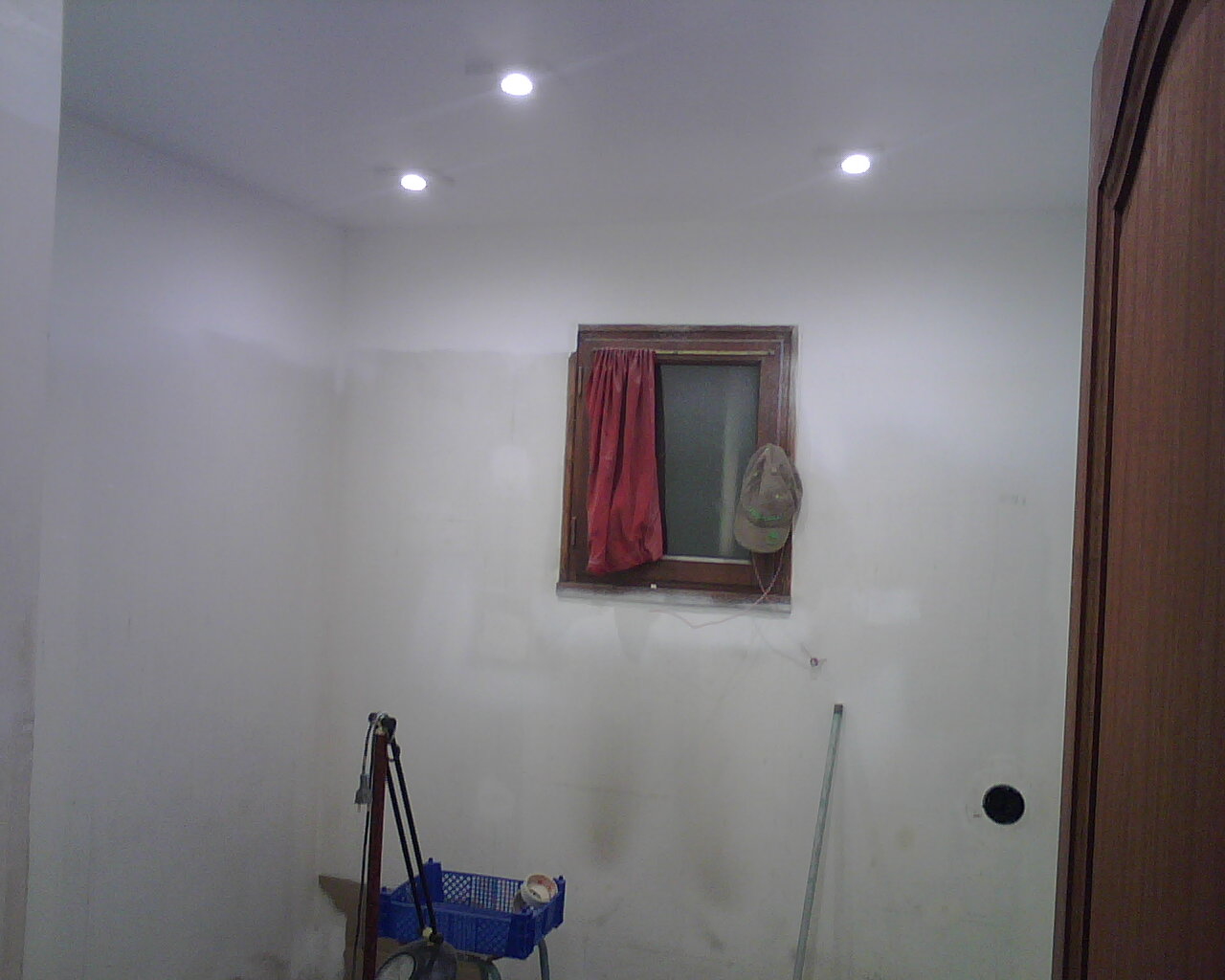

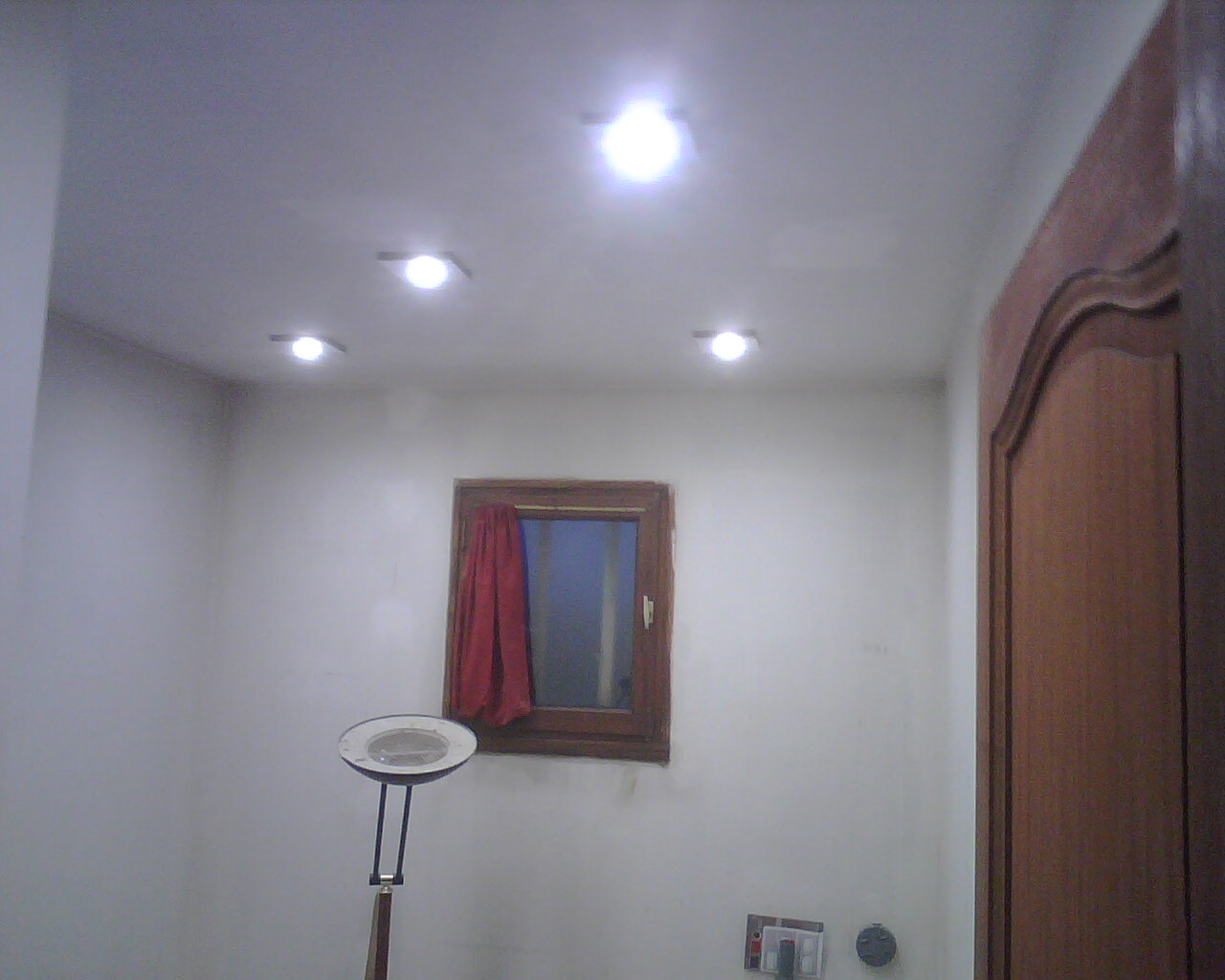

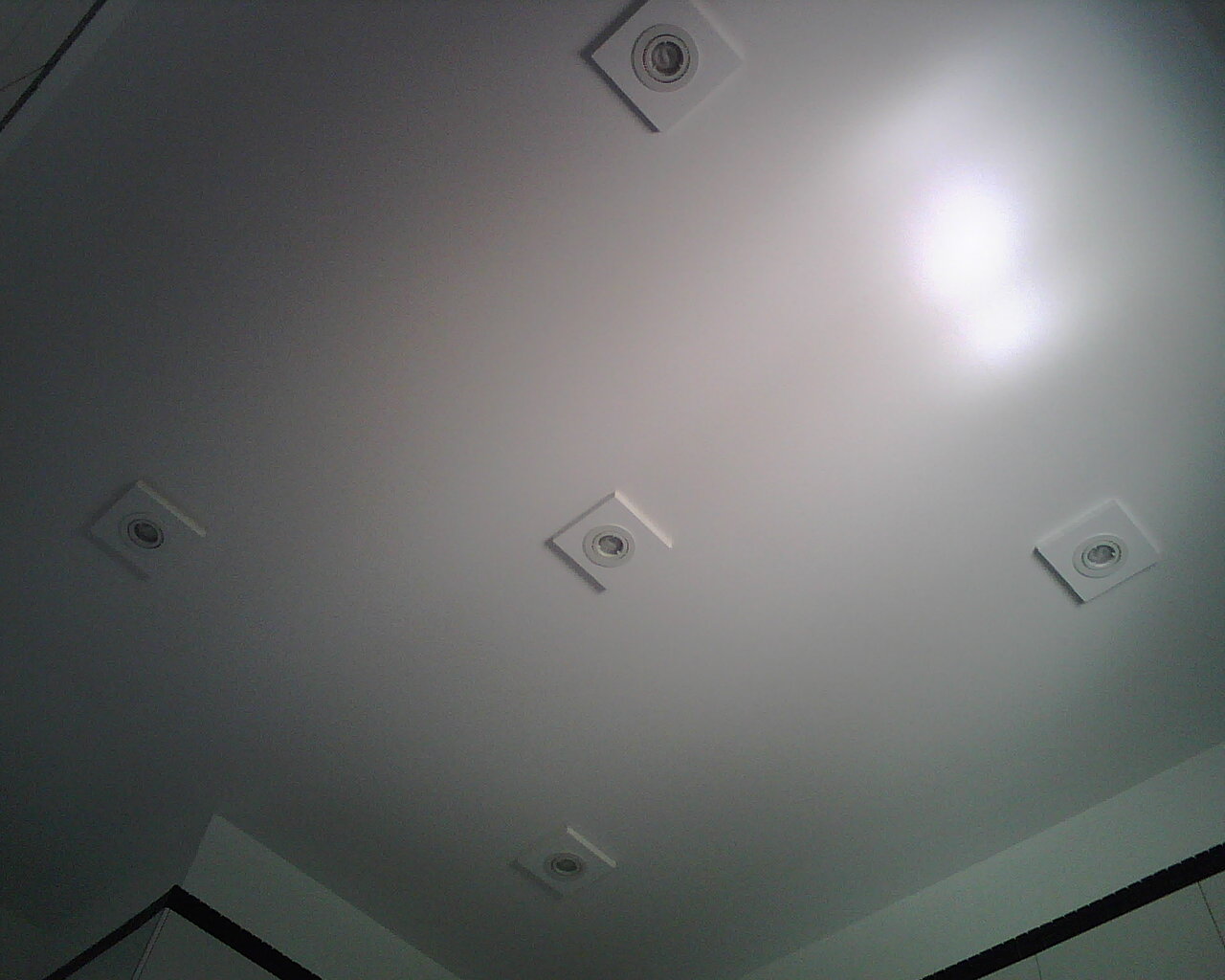

Intégration des 6 Spots basse consommation (Technologie du néon comme on trouve sur les lampes basse consommation actuelles) dans le faux plafond et déportation de l'alimentation du future sèche serviette + 1 prise fixe et une prise commandée pour l'alimentation de meuble de salle de bain.
Pour les spots comme on peut le voire sur les potos, j'ai du ajouté une calle carrée de 2 cms d'épaisseur, car le vide sous faux plafond n'est que de 8 cms, et bien évidement, aucun spot du marché ne fait moins de 10 cms de haut.
J'avais aussi l'option spots LED, mais il faut au minimum des spots de 7.5W (Marque Philips) horriblement cher (80.00€ le spot, donc x6 dans mon cas) et de plus ils font 15 cms de haut, ils ne rentraient donc pas dans le faut plafond.
20 Heures de boulot pour toute cette partie électricité, perçage des cloisons placo + Passage de l'ensemble des câbles et raccordements.

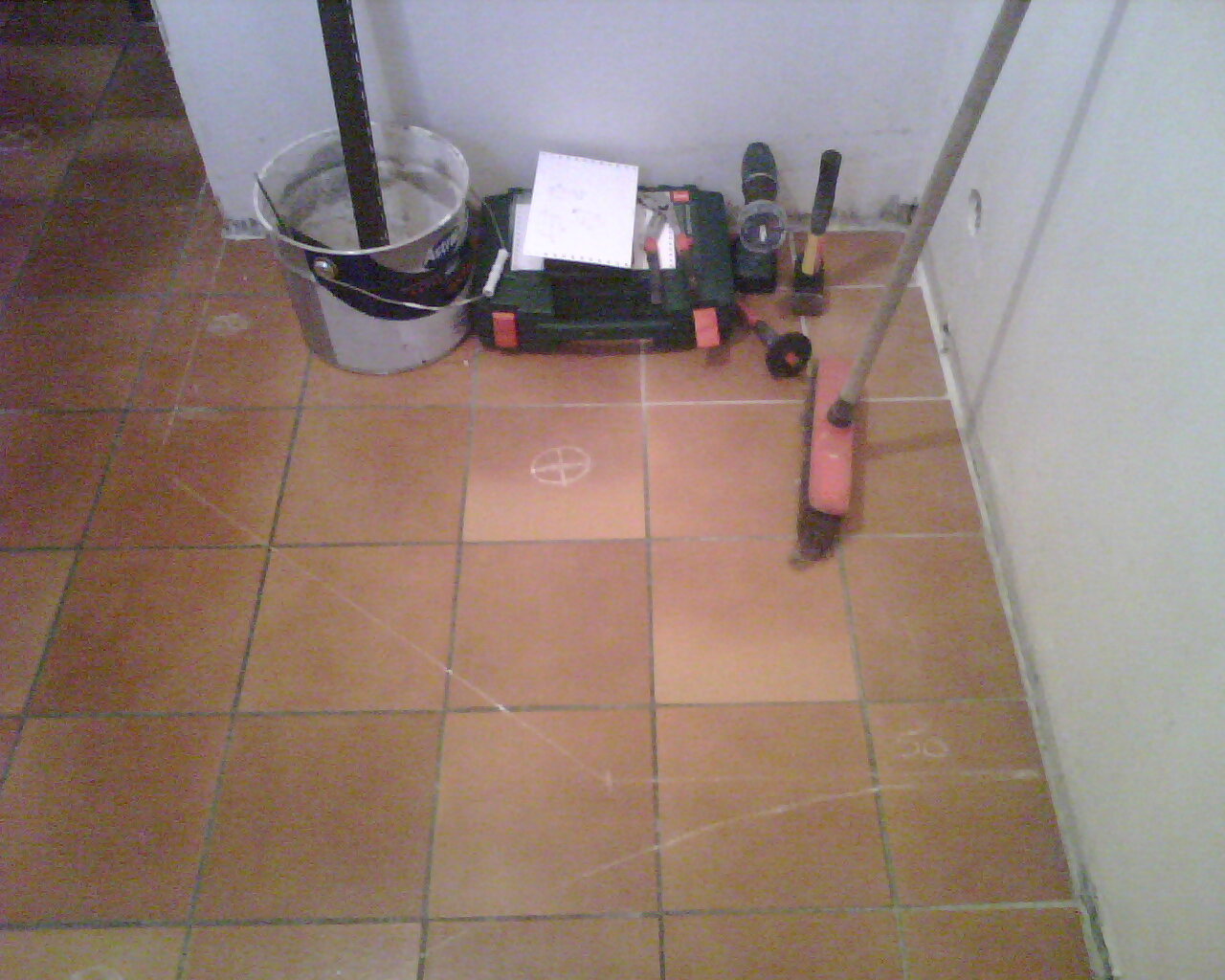

Traçage au sol de l'implantation des différents éléments :

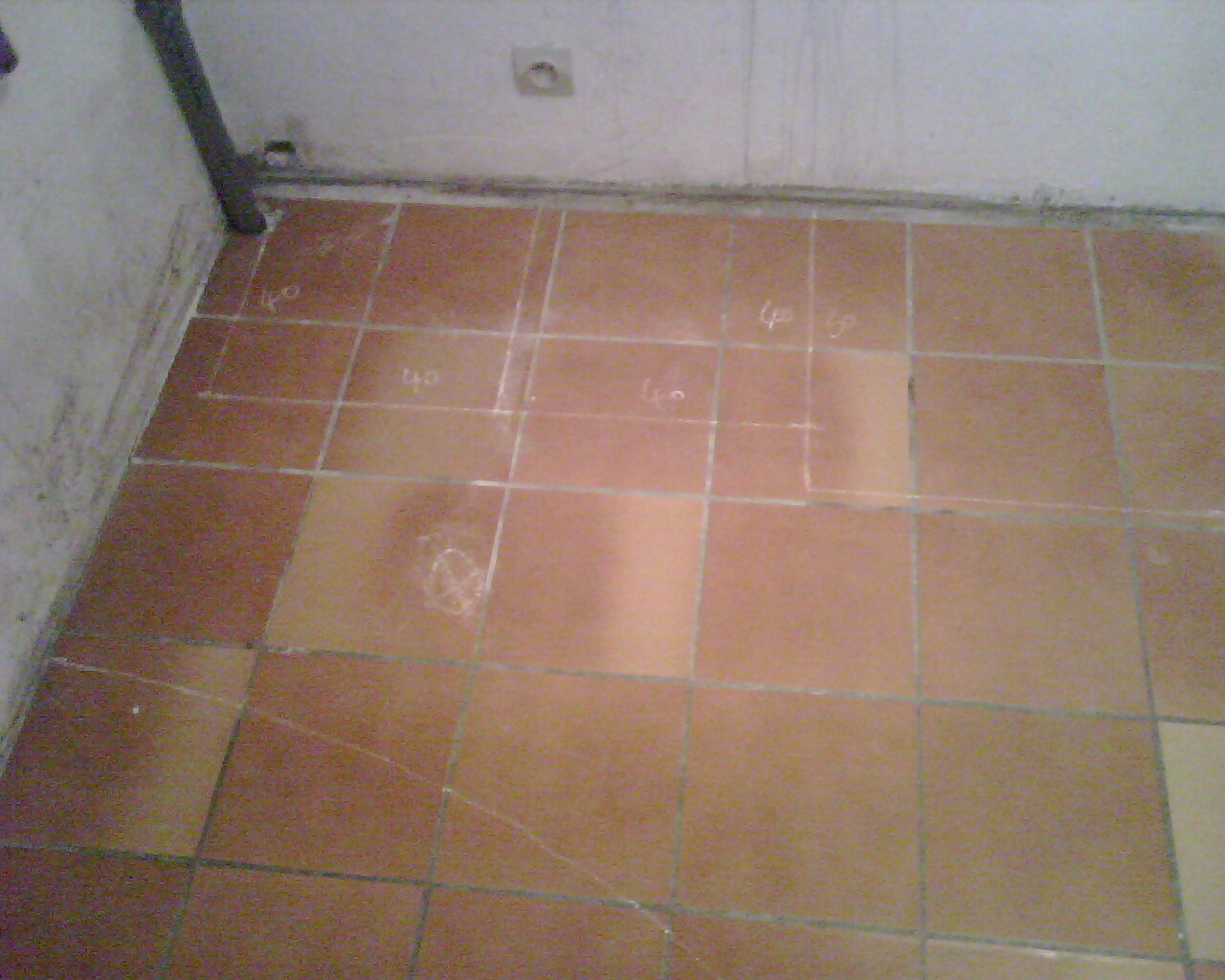

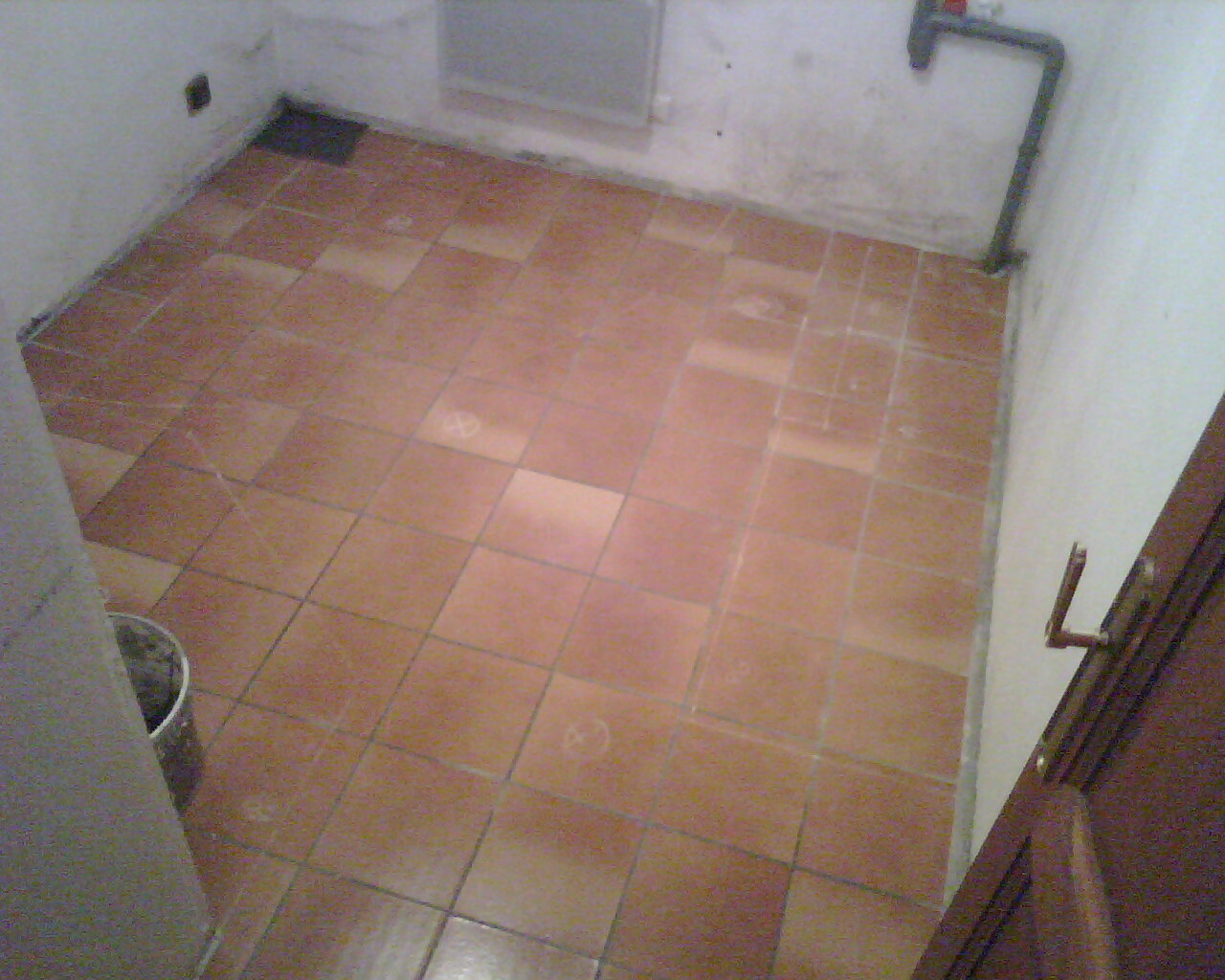

Marquage au sol implantation des éléments - 1Marquage au sol implantation des éléments - 2Marquage au sol implantation des éléments - 3Marquage au sol implantation des éléments - 4Marquage au sol implantation des éléments - 5Marquage au sol implantation des éléments - 6Marquage au sol implantation des éléments - 7

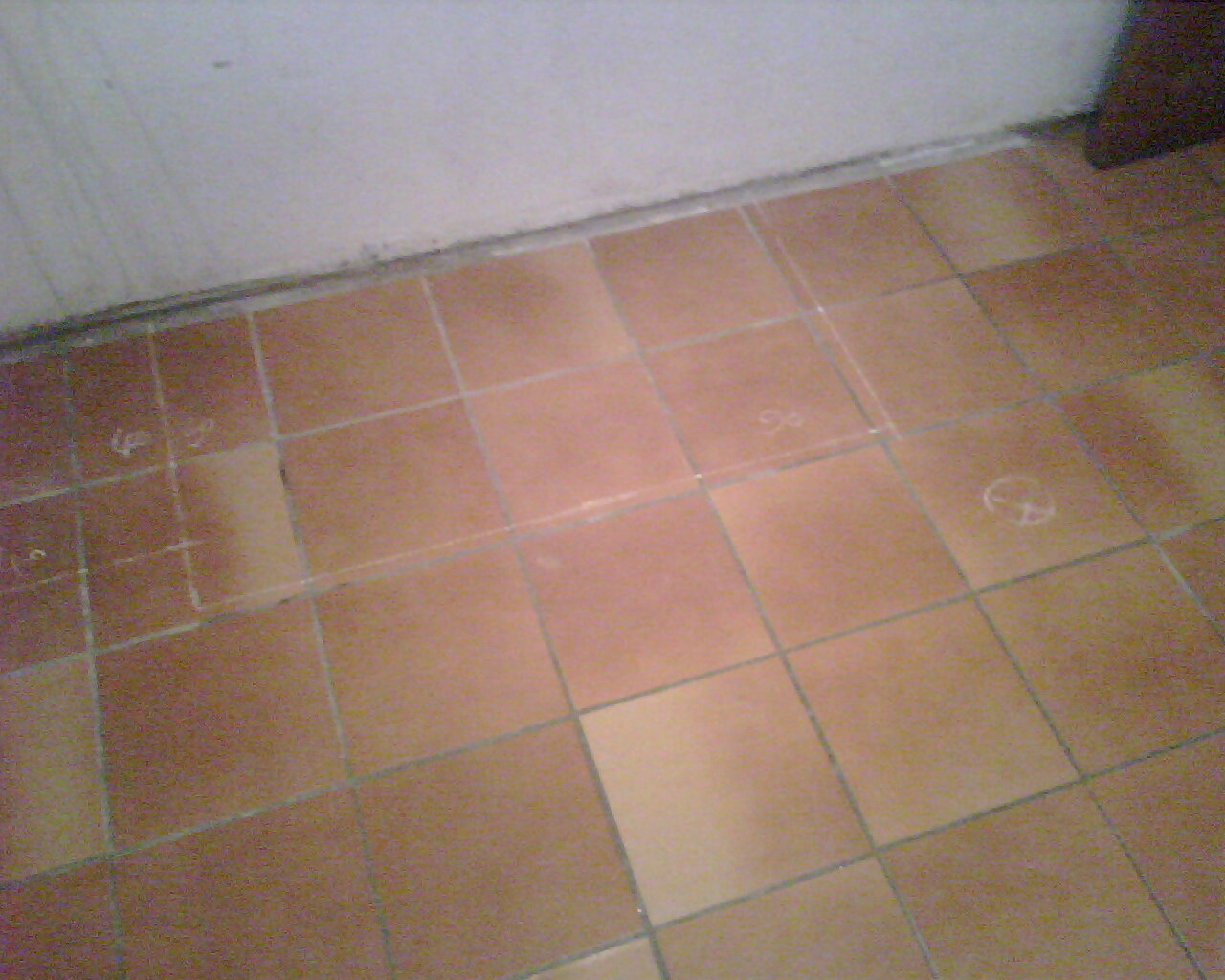

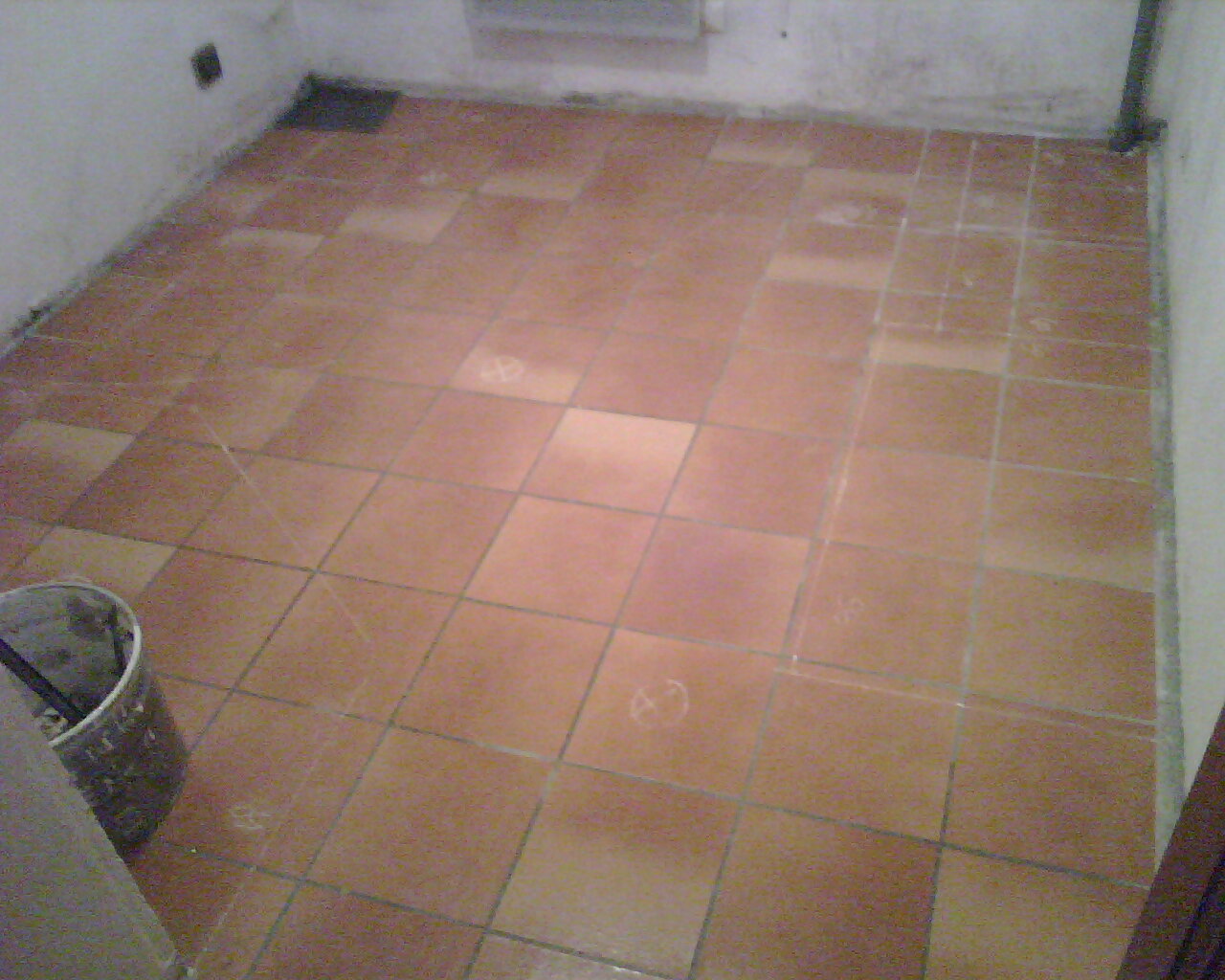

Ici traçage au sol en réel de l'implantation des divers éléments, Baignoire, douche, meubles de Salle de bain et spots.

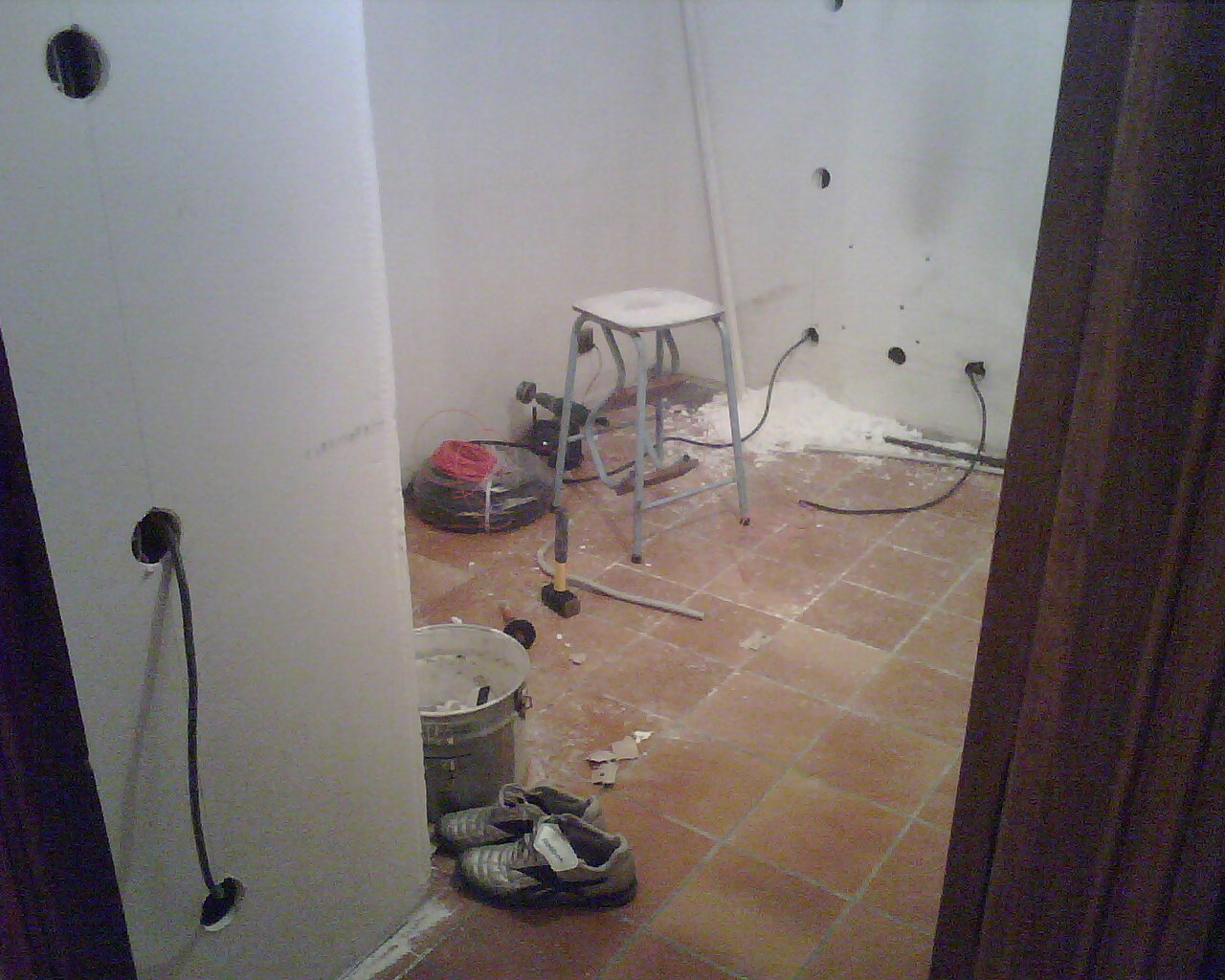

Retrait du carrelage existant :

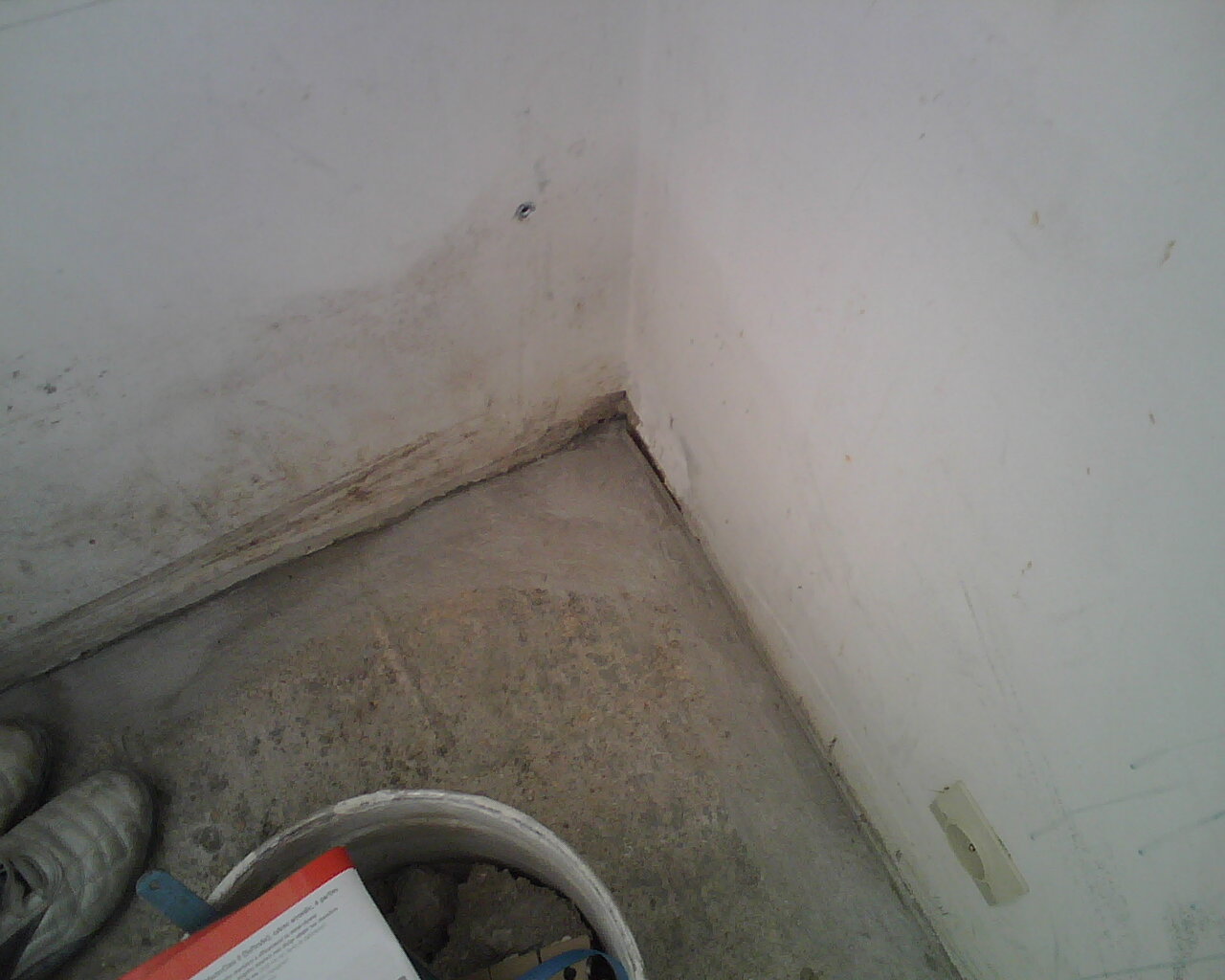

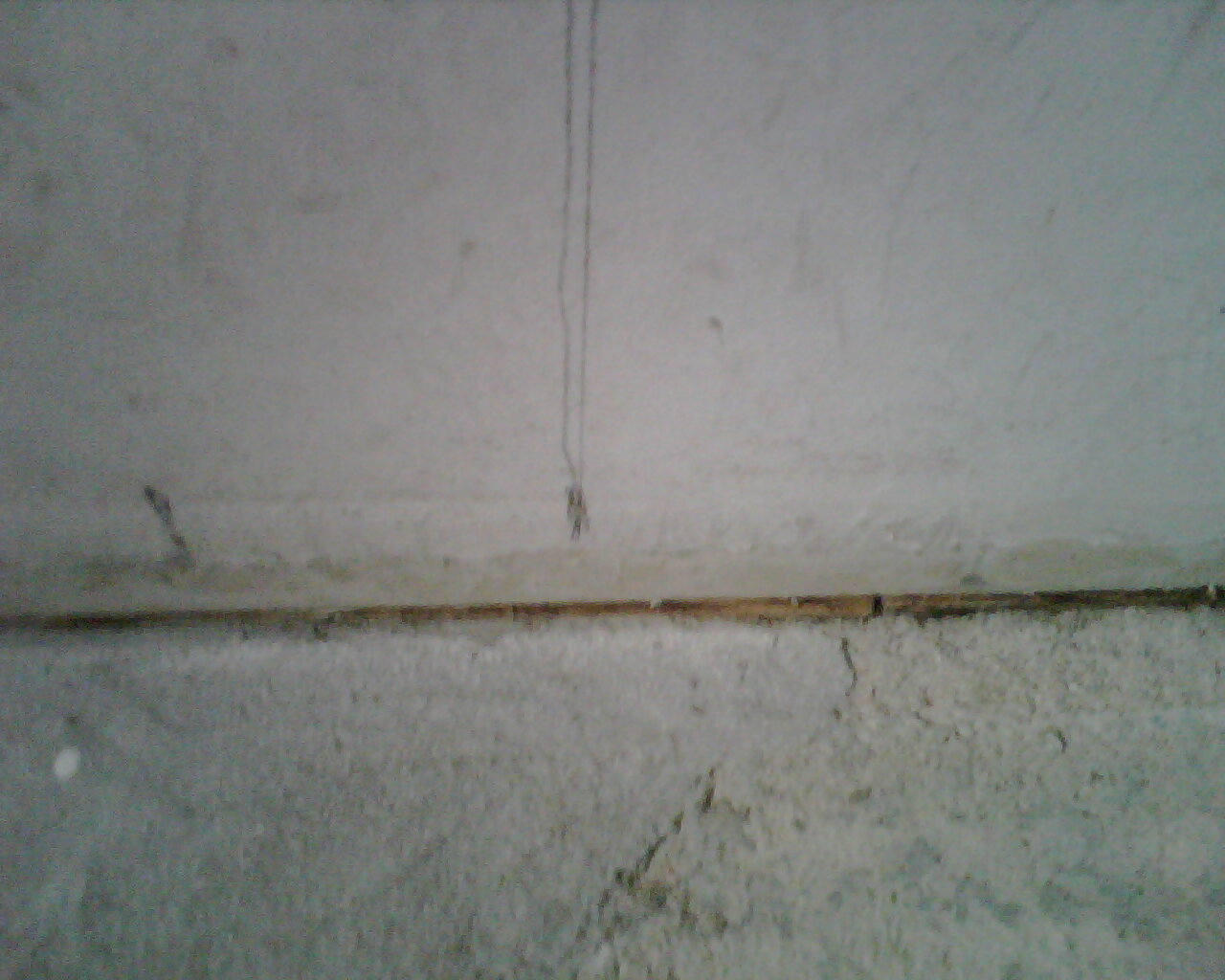

Ici l'ancien carrelage a été retiré
8 Heures de boulot pour retirer le carrelage et déblayer les gravas.

Perçage de la dalle pour passage arrivée eau froide et chaude + évacuation eaux usée :

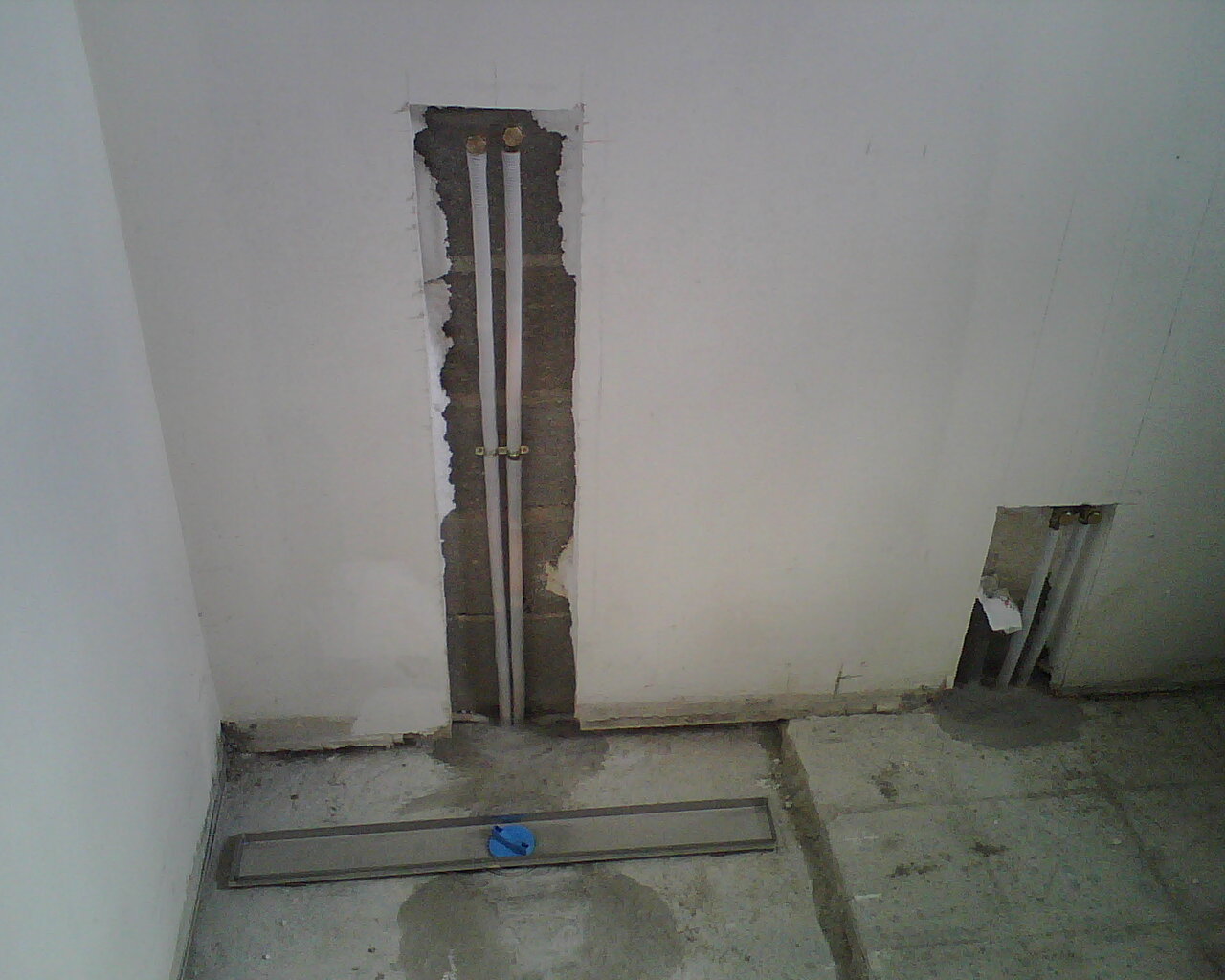

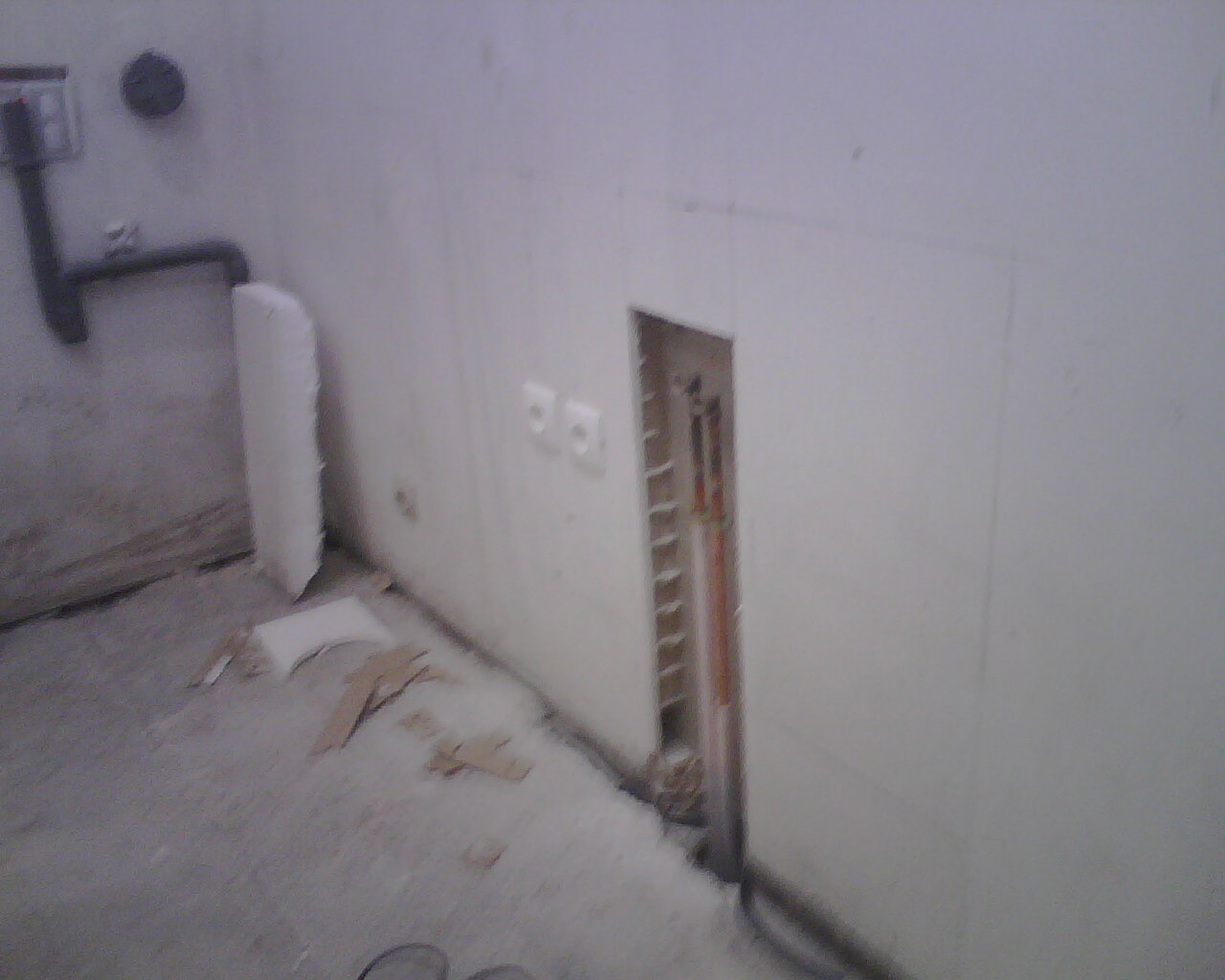

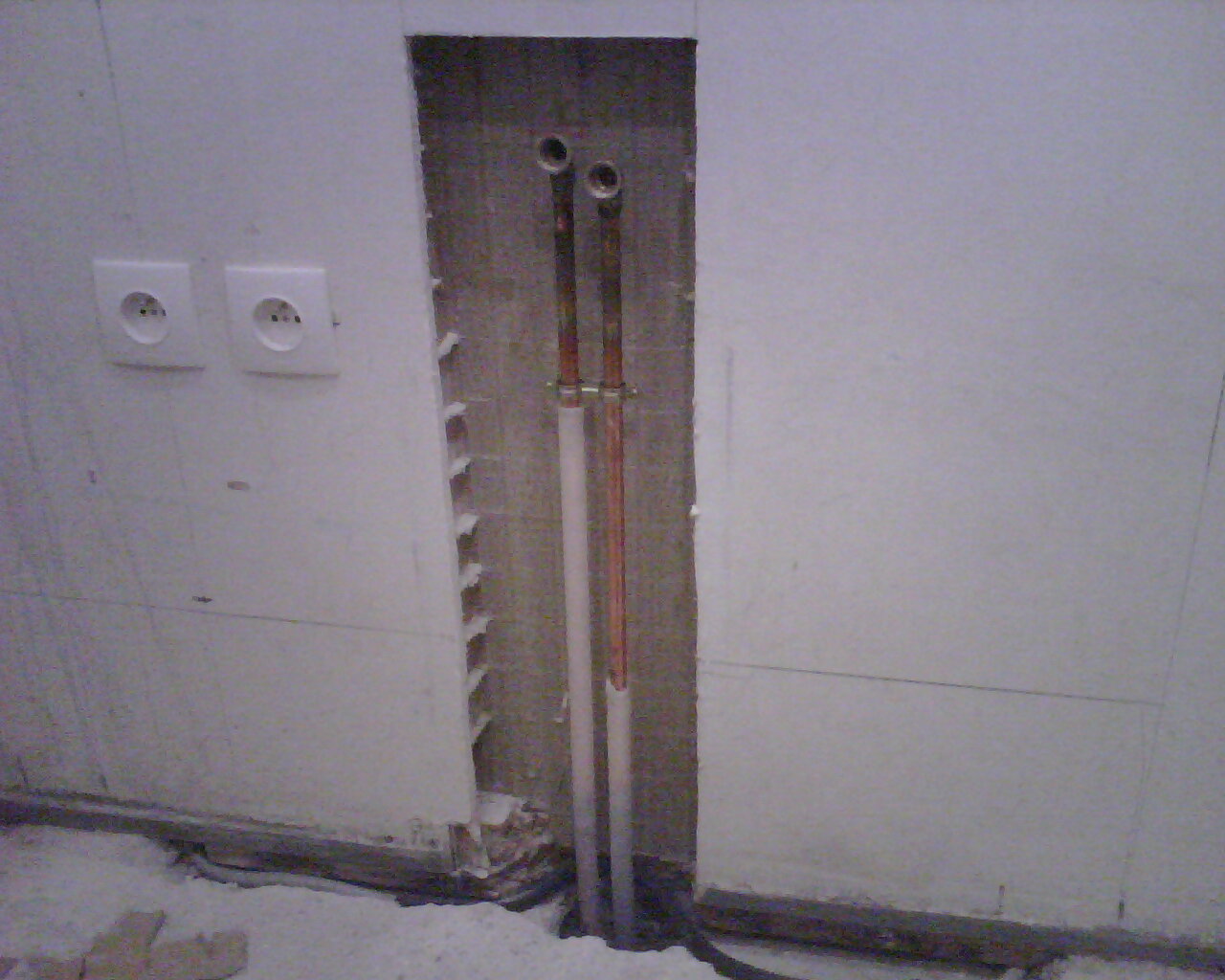

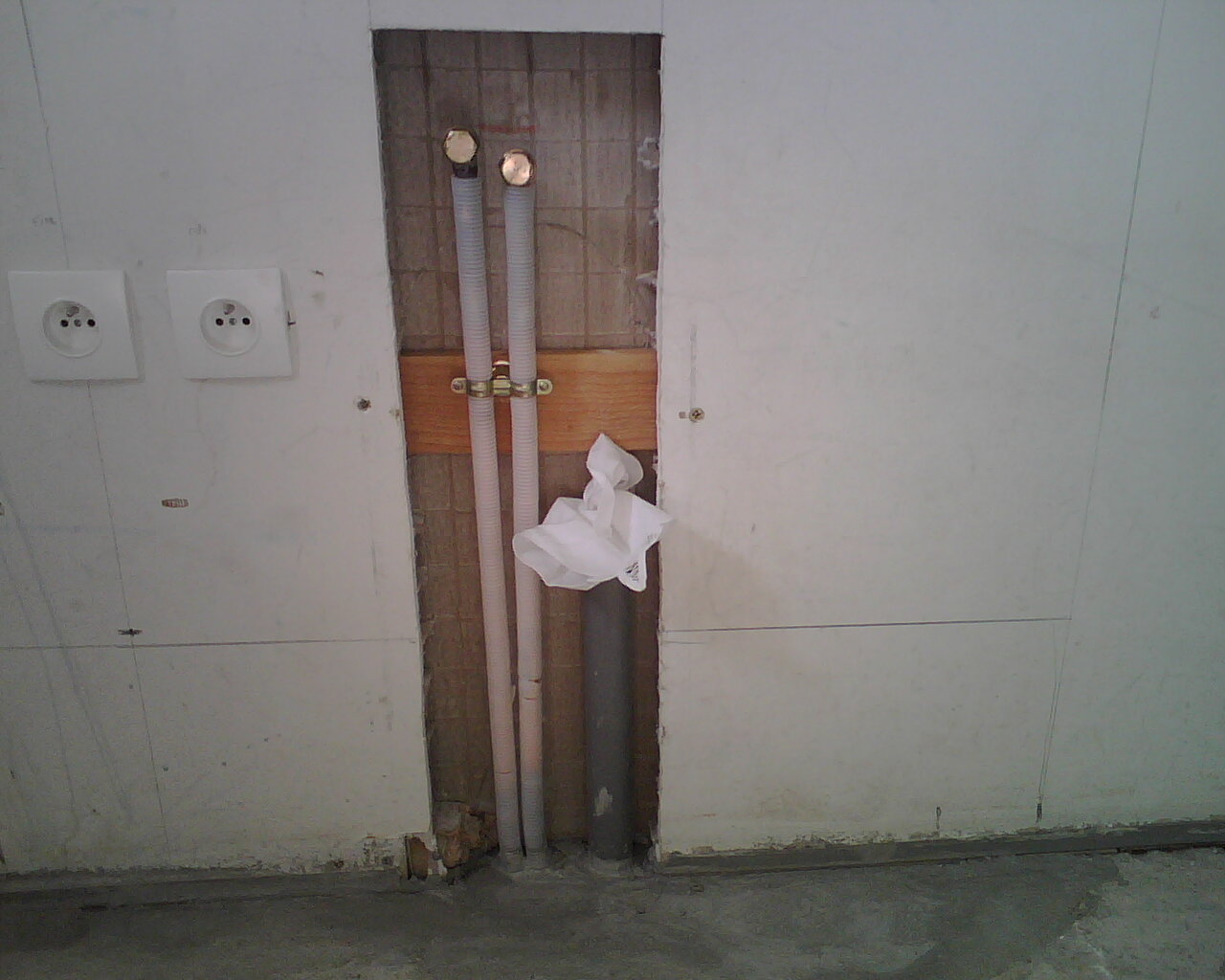

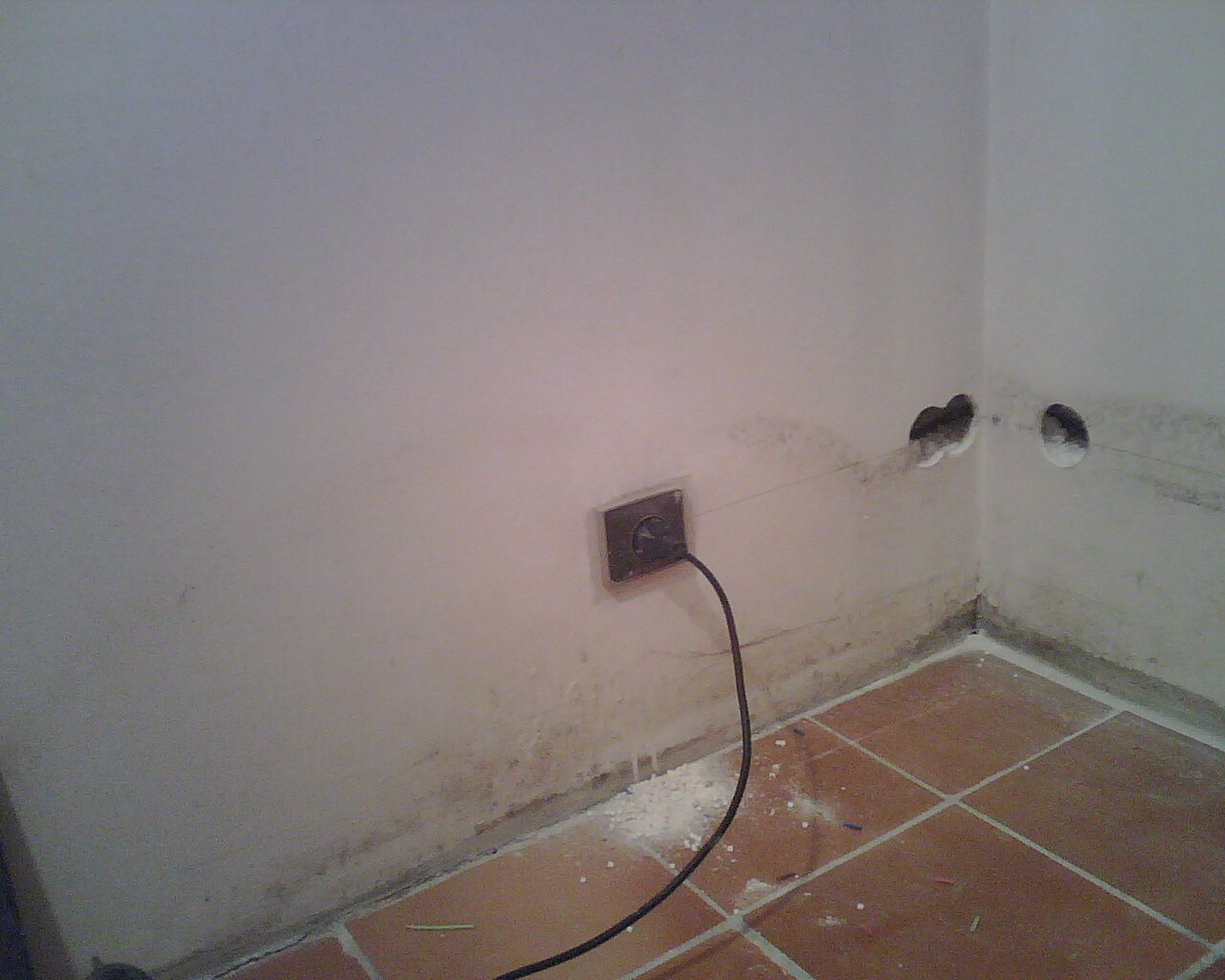

Arrivée eau douche et decoupe chappe pour intégration douche italiennePassage des tuyaux de la douchePassage des tuyaux de la baignoireArrivée tuyaux vasque - il ne reste plus qu'a les scellerEmplacement du meuble de SdB, on voit l'arrivée d'eau et les 2 prises electriques de raccordement

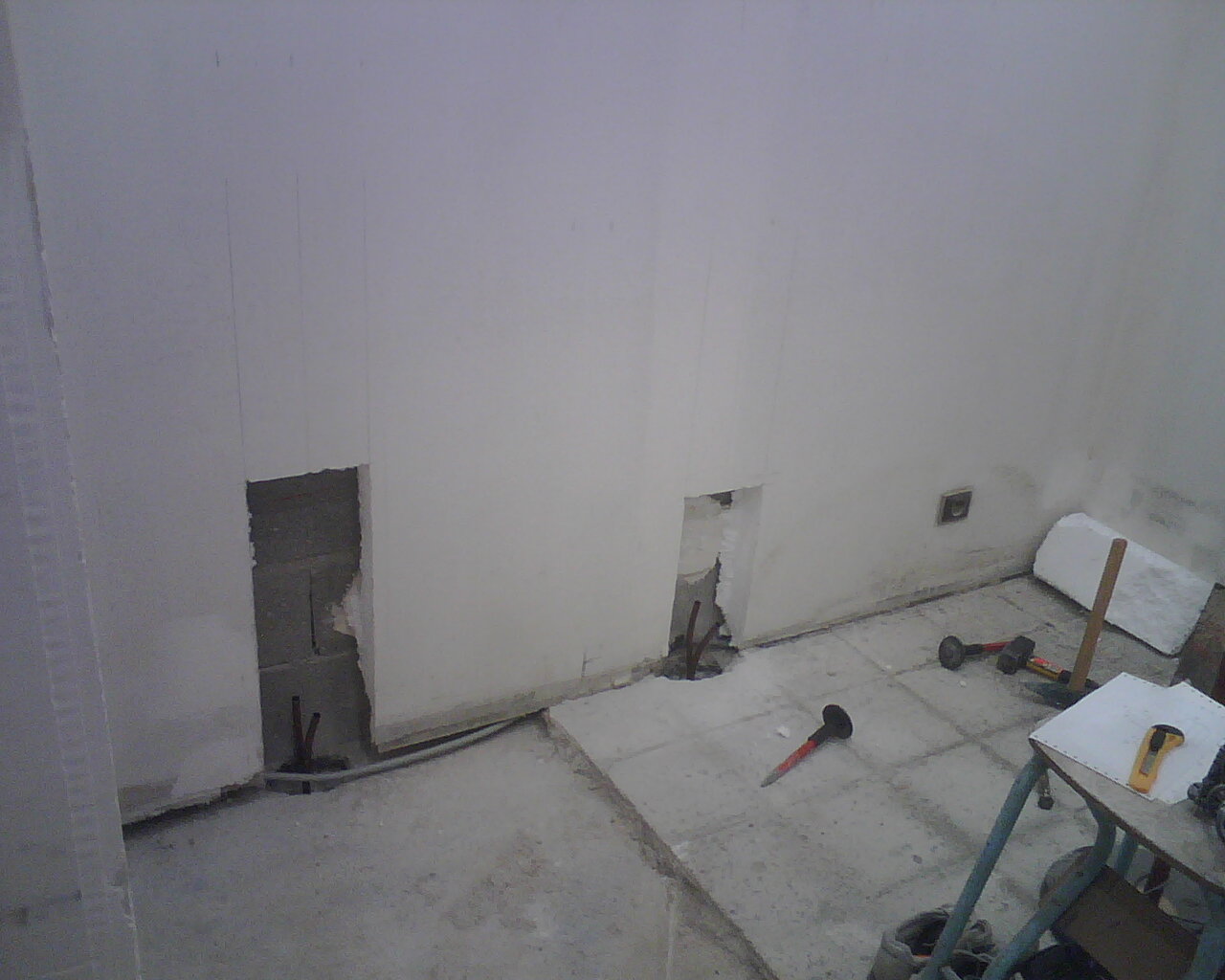

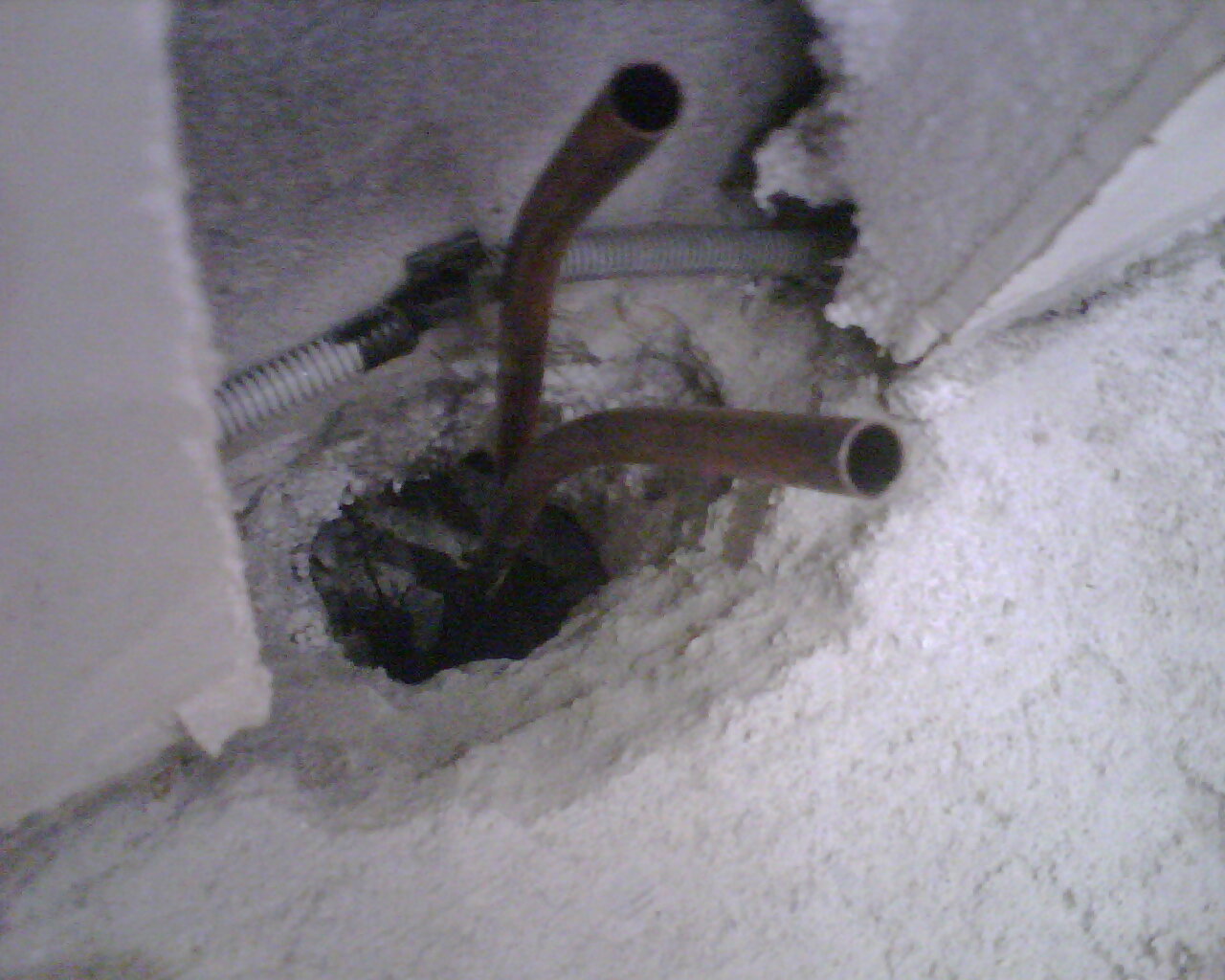

Perçage de 3 trous dans la dalle pour passage des tuyaux arrivée eau et évacuation des eaux usée.
Réalisé au marteau et burin, car il fallait faire ces passages dans l'épaisseur des murs Placoplatre. (Les tuyaux ne seront donc pas apparents)

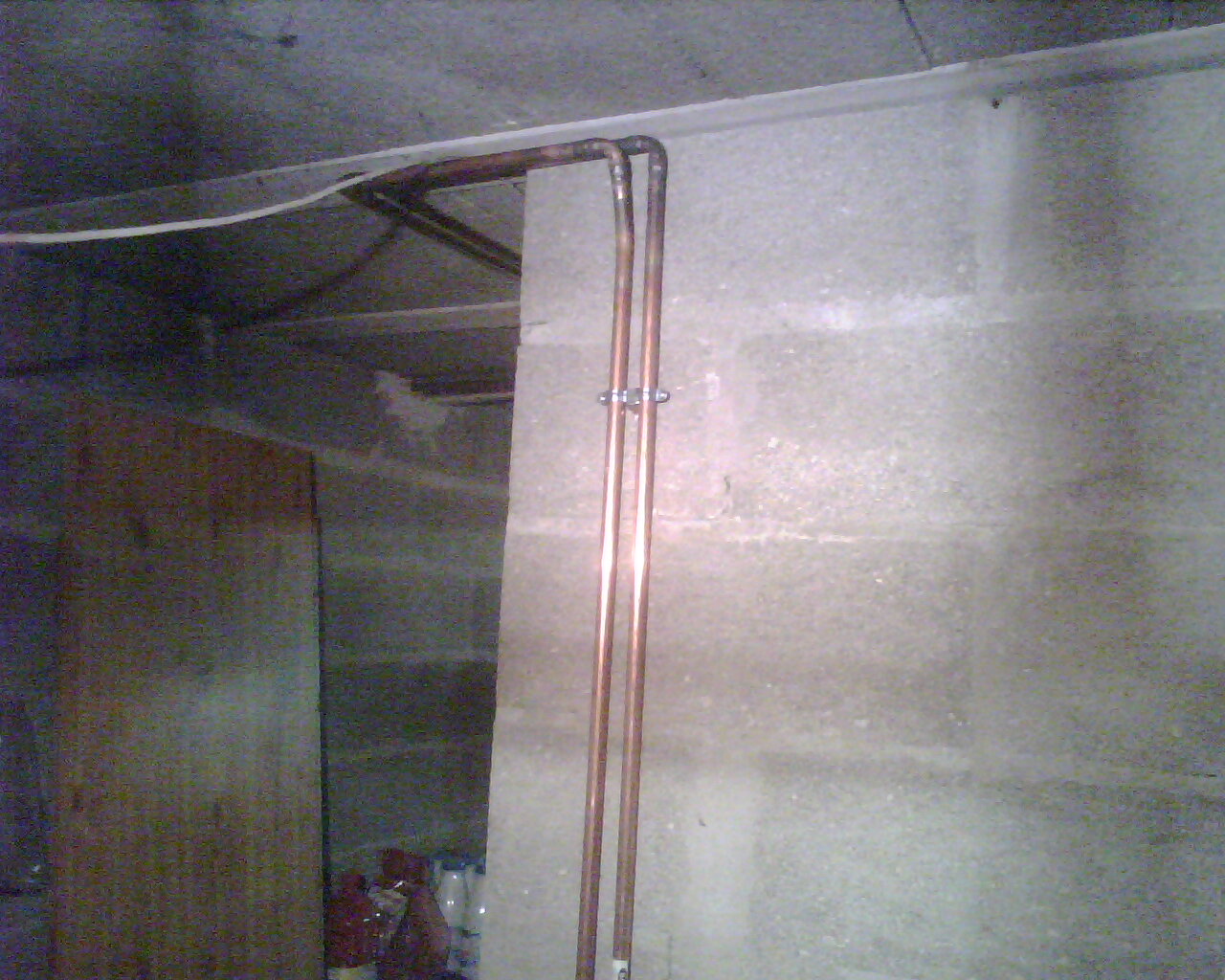

Passage des tuyaux arrivée eau froide eau chaude par le sous-sol :

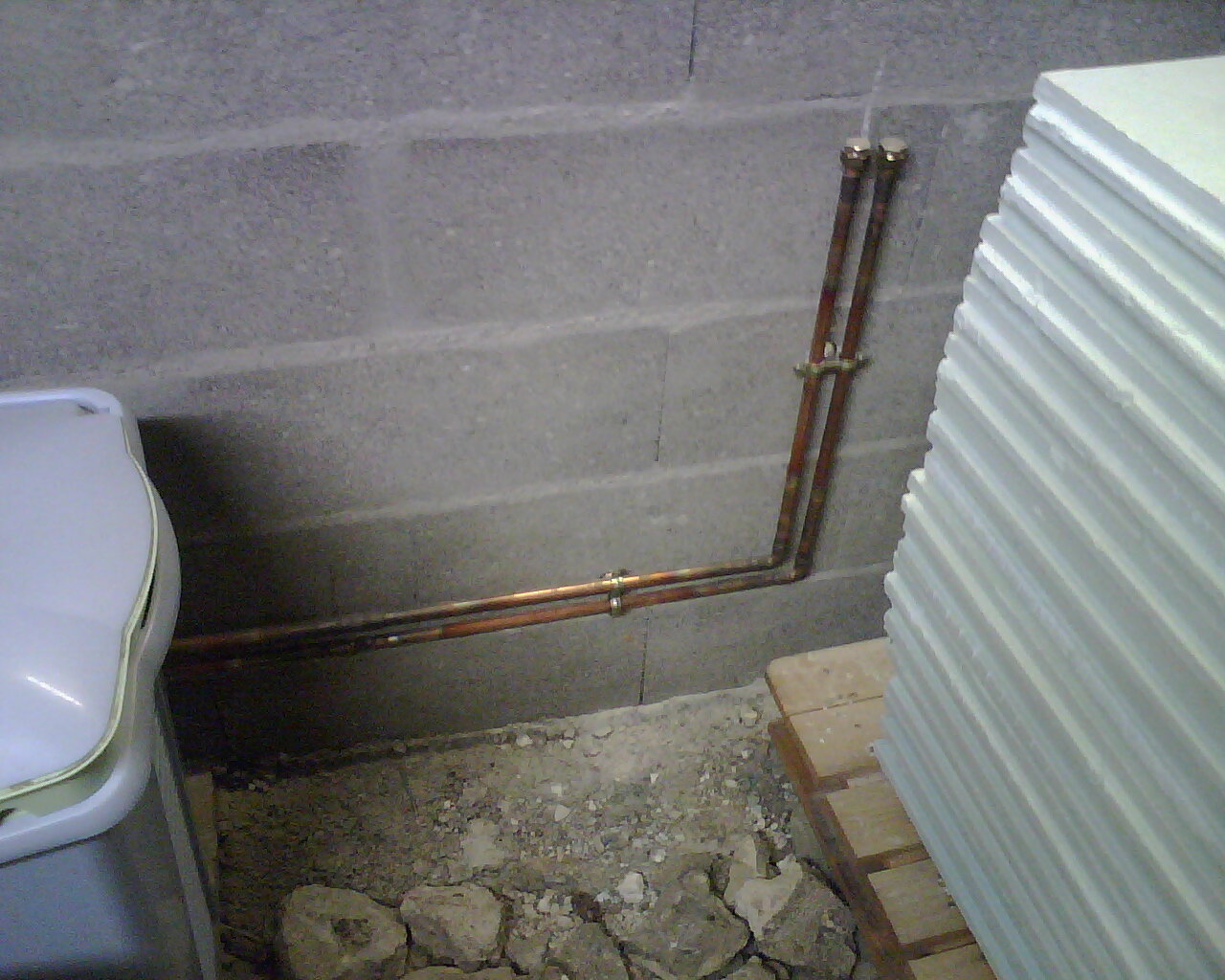

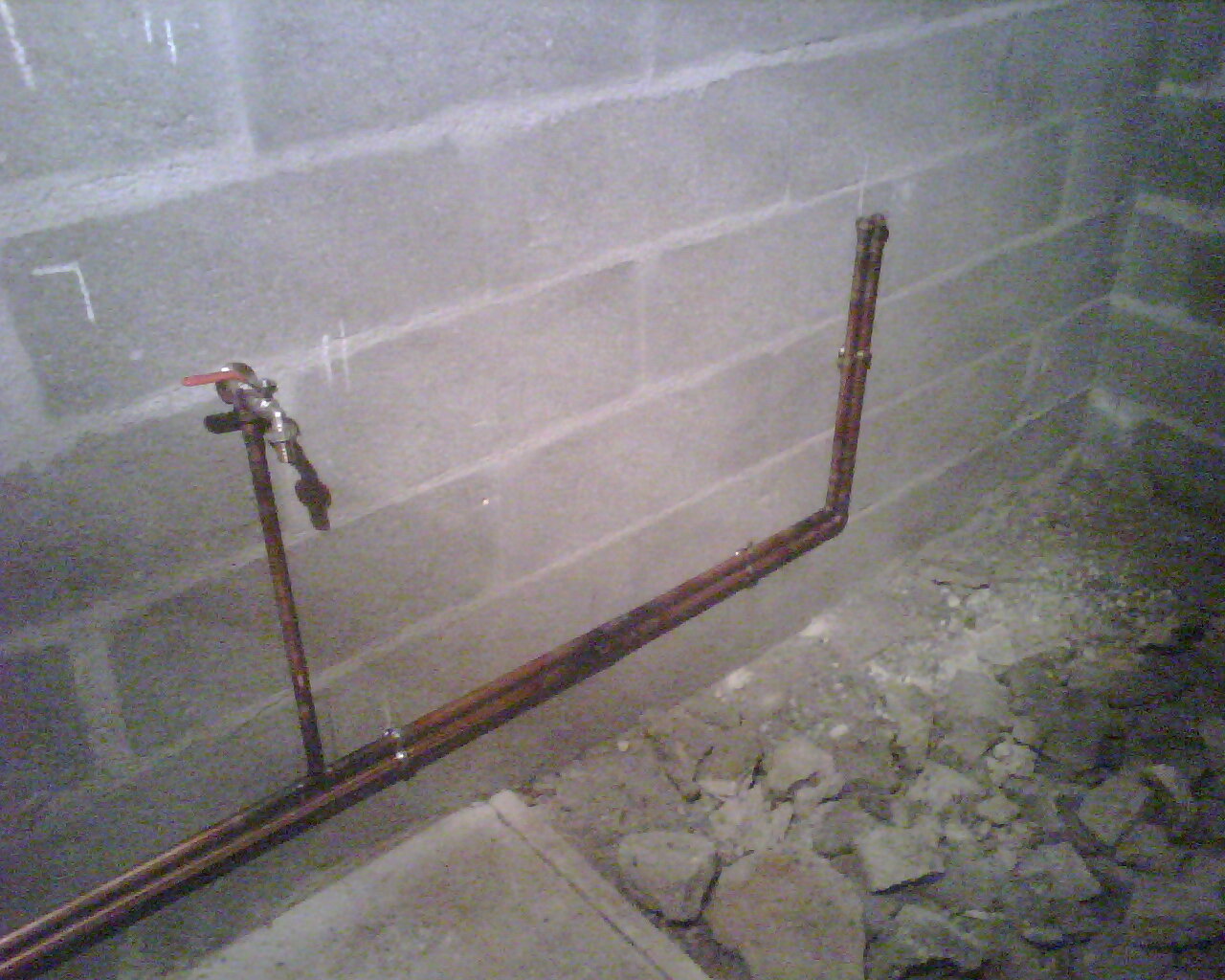

Passage eau chaude eau froide emplacement de la vasque italiennePassage eau froide et chaude pour alimentation douche et baignoireAlimentation eau baignoire et doucheRepiquage eau chaude et froide pour machine a laver et evier sous sol (Anciennement local cave)Passage de tuyaux dans le futur local machine a laver + évierPassage de tuyaux dans le futur local machine a laver + évierRobinet arrivée machine a laver + attente arrivée évier

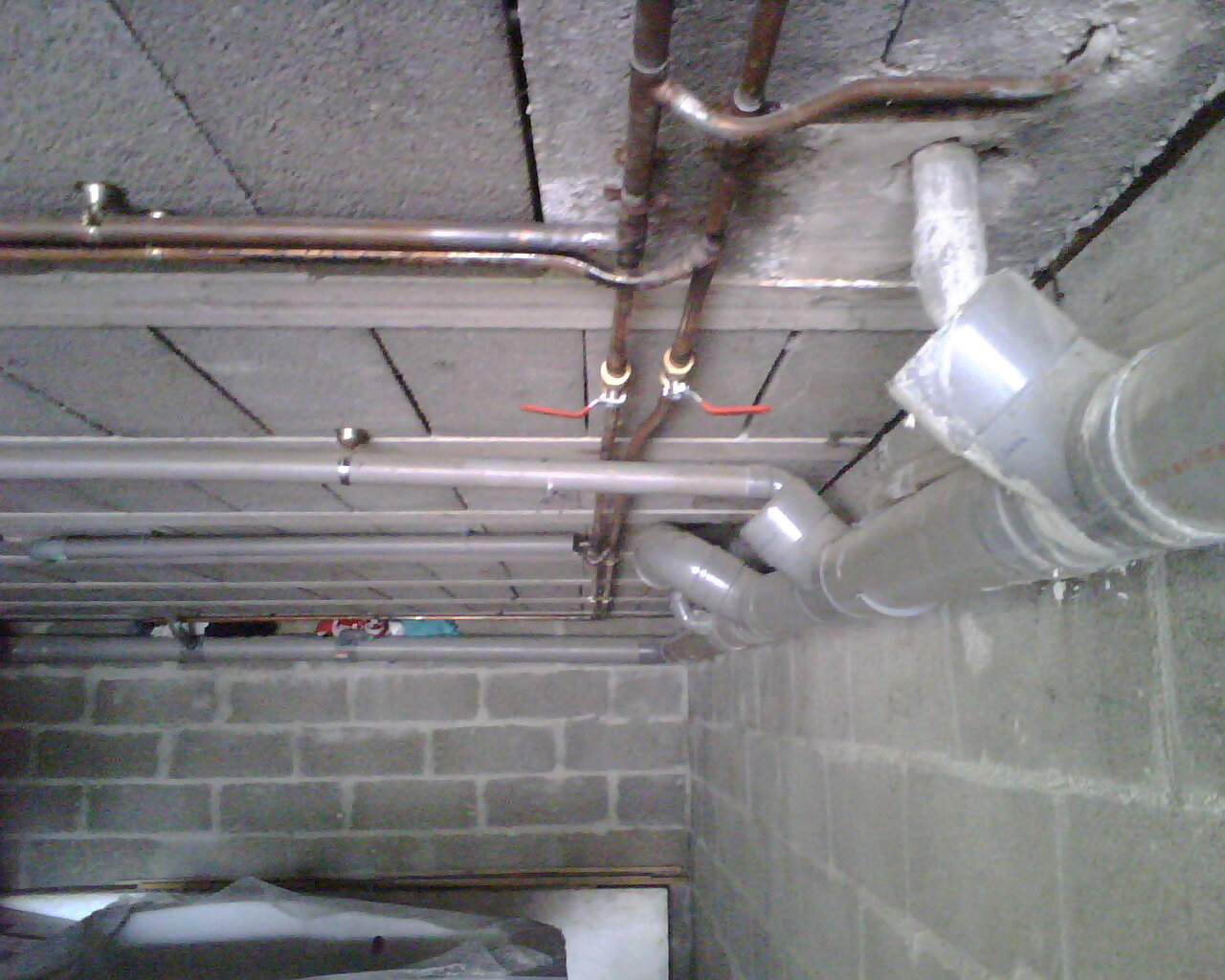

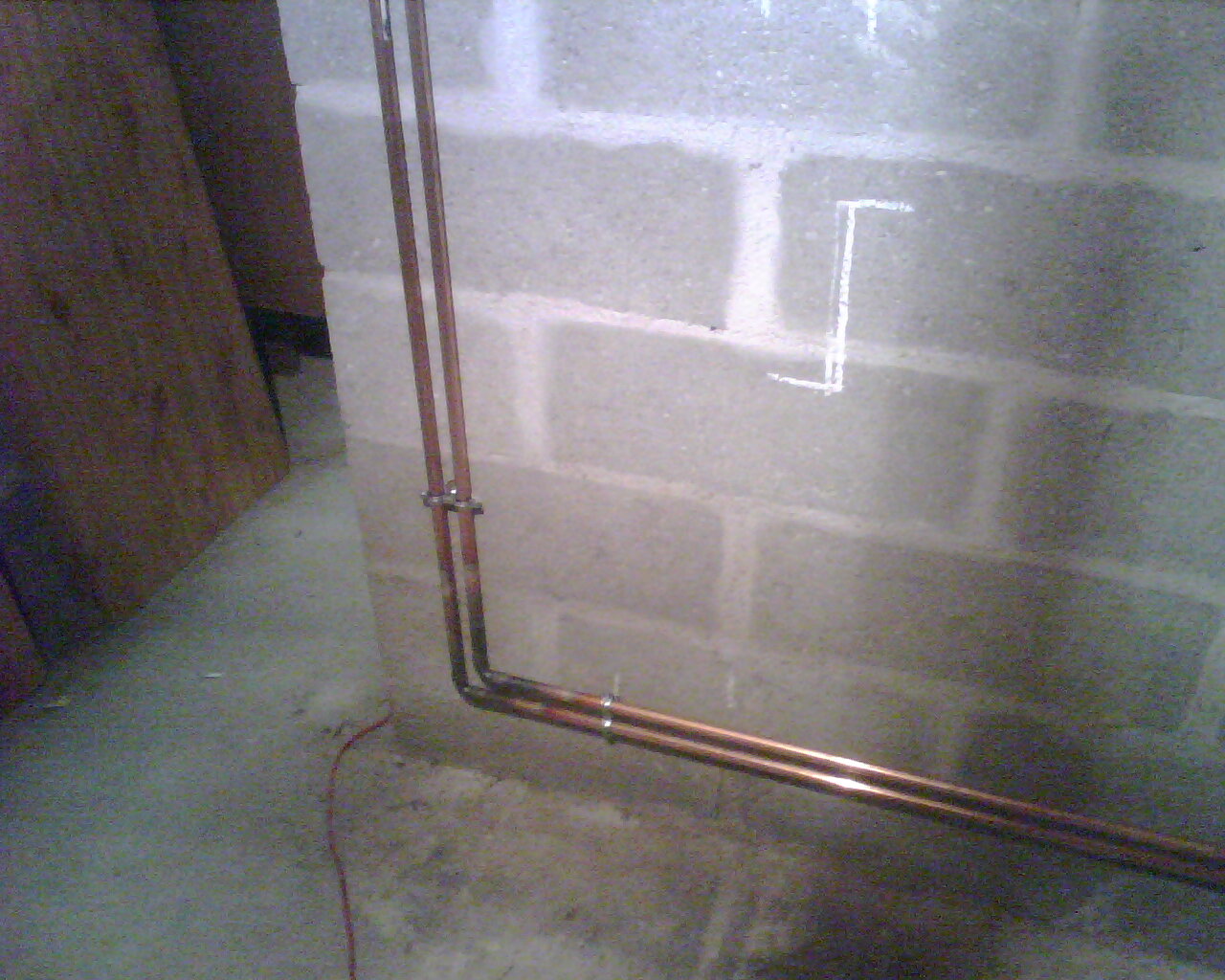

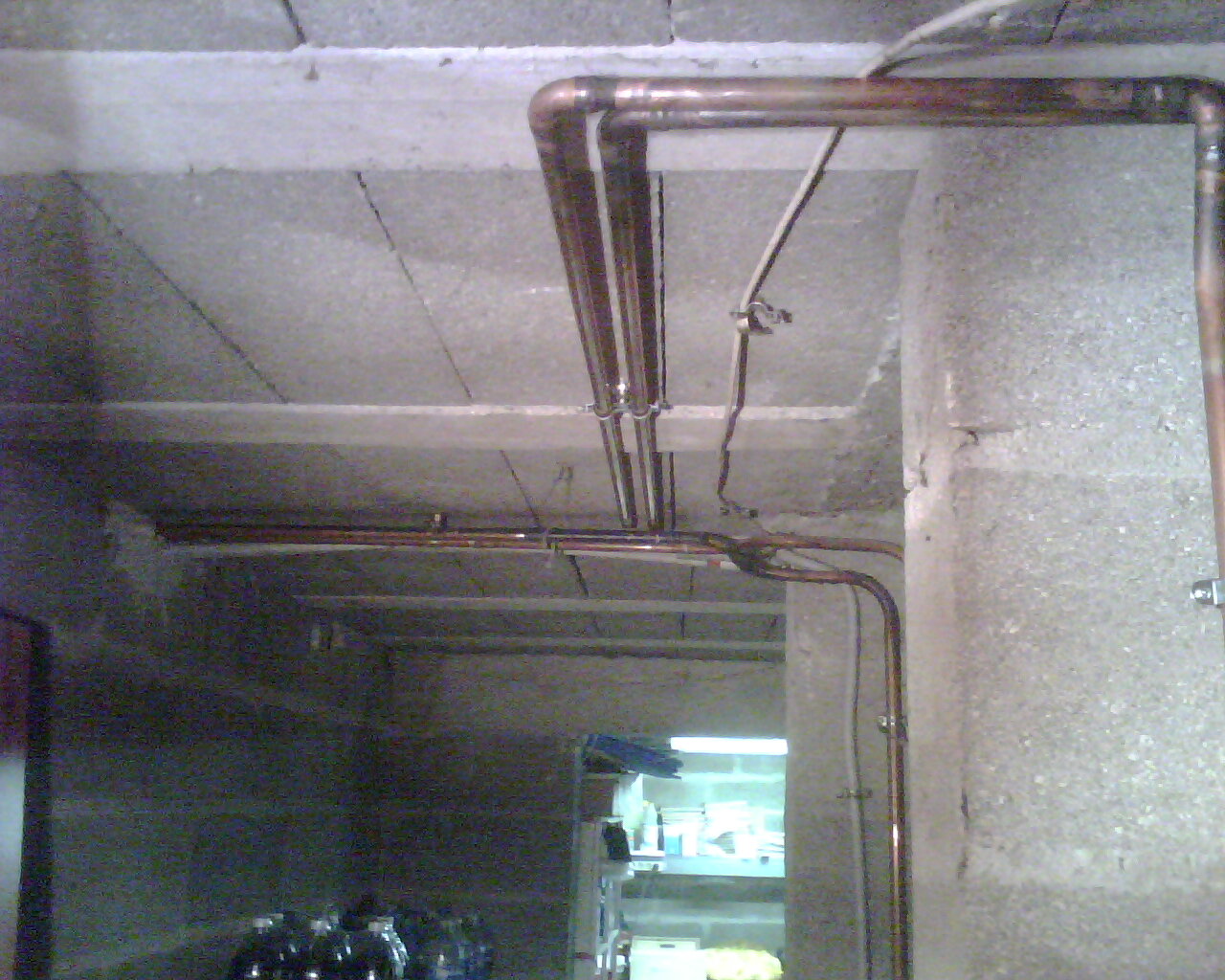

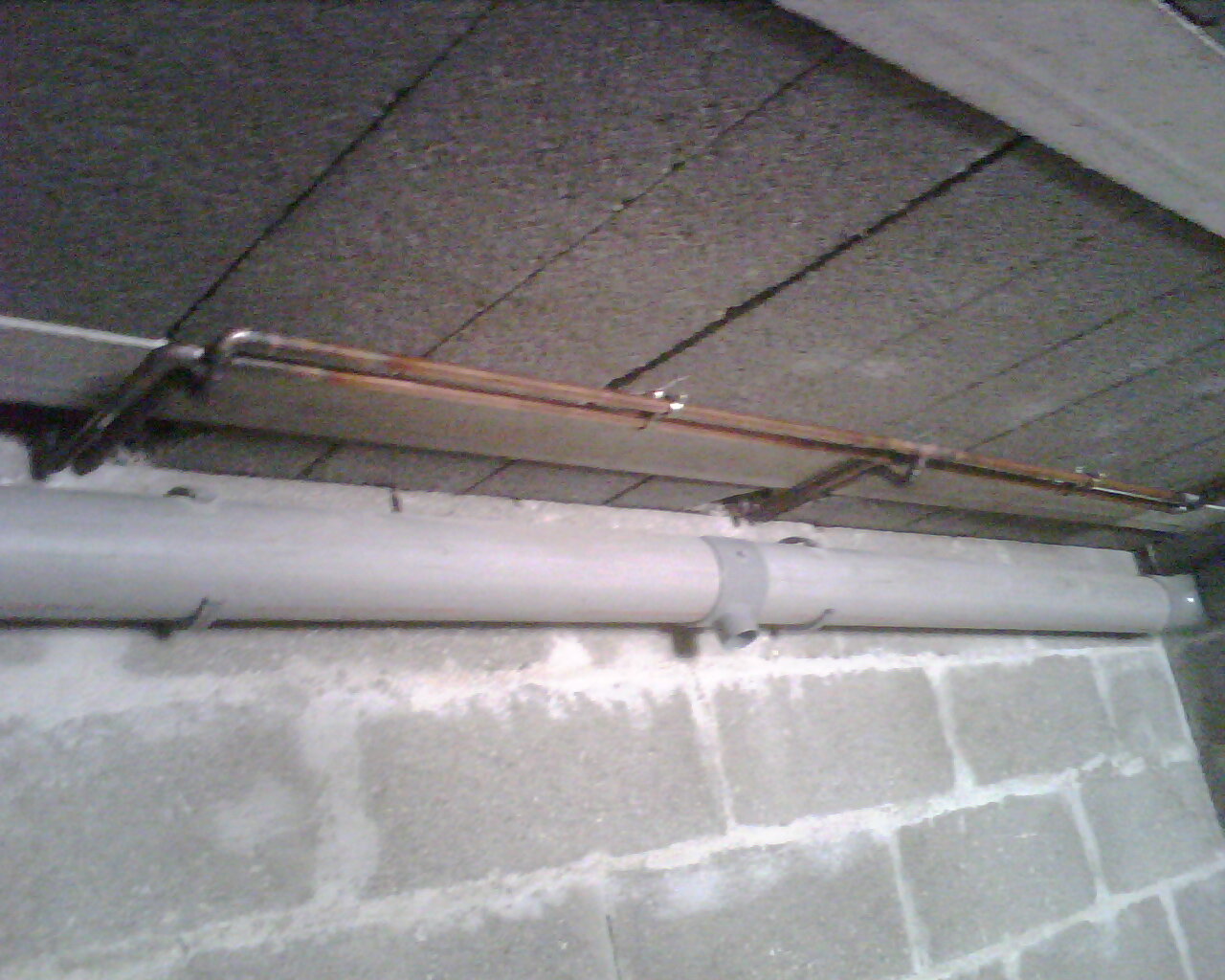

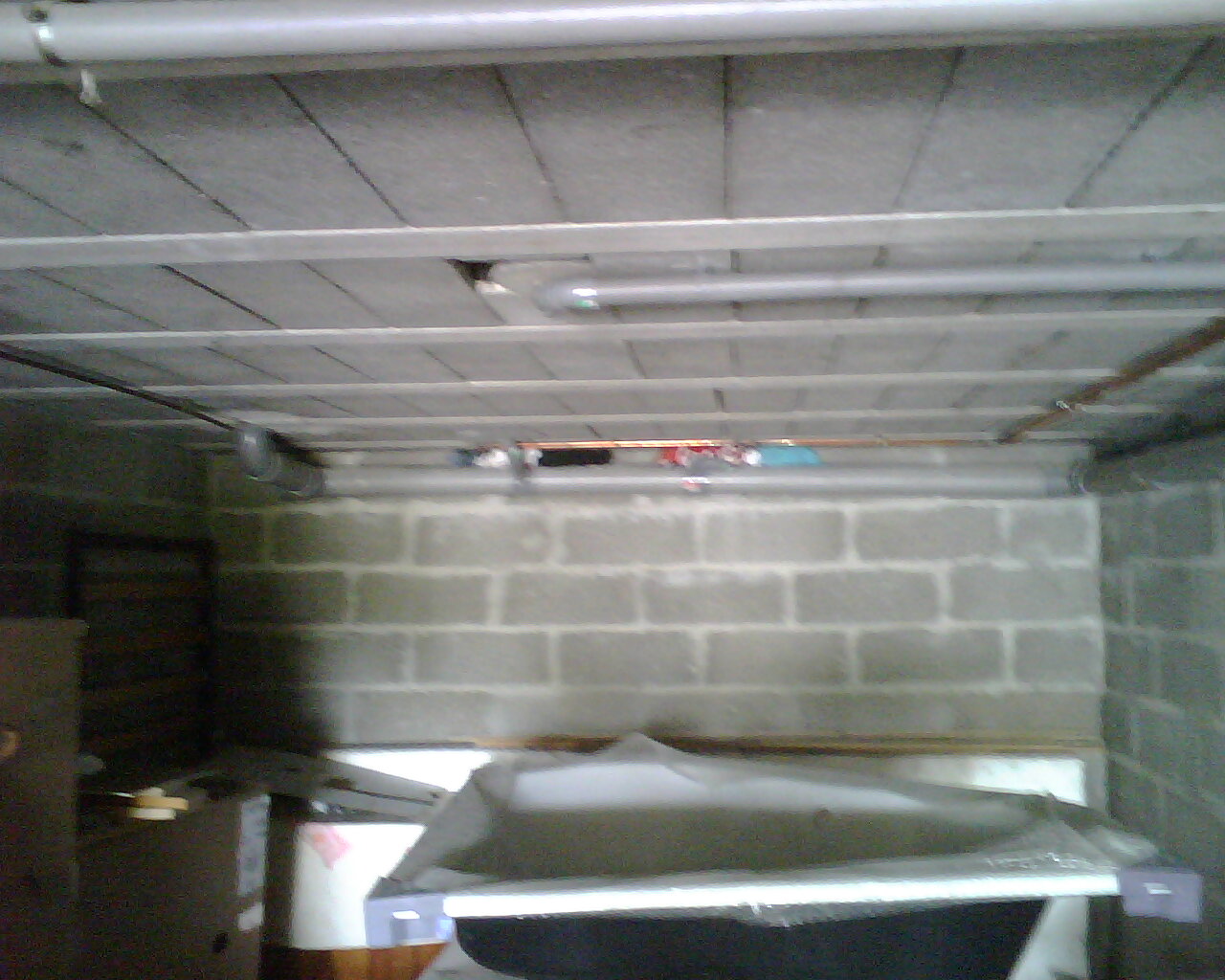

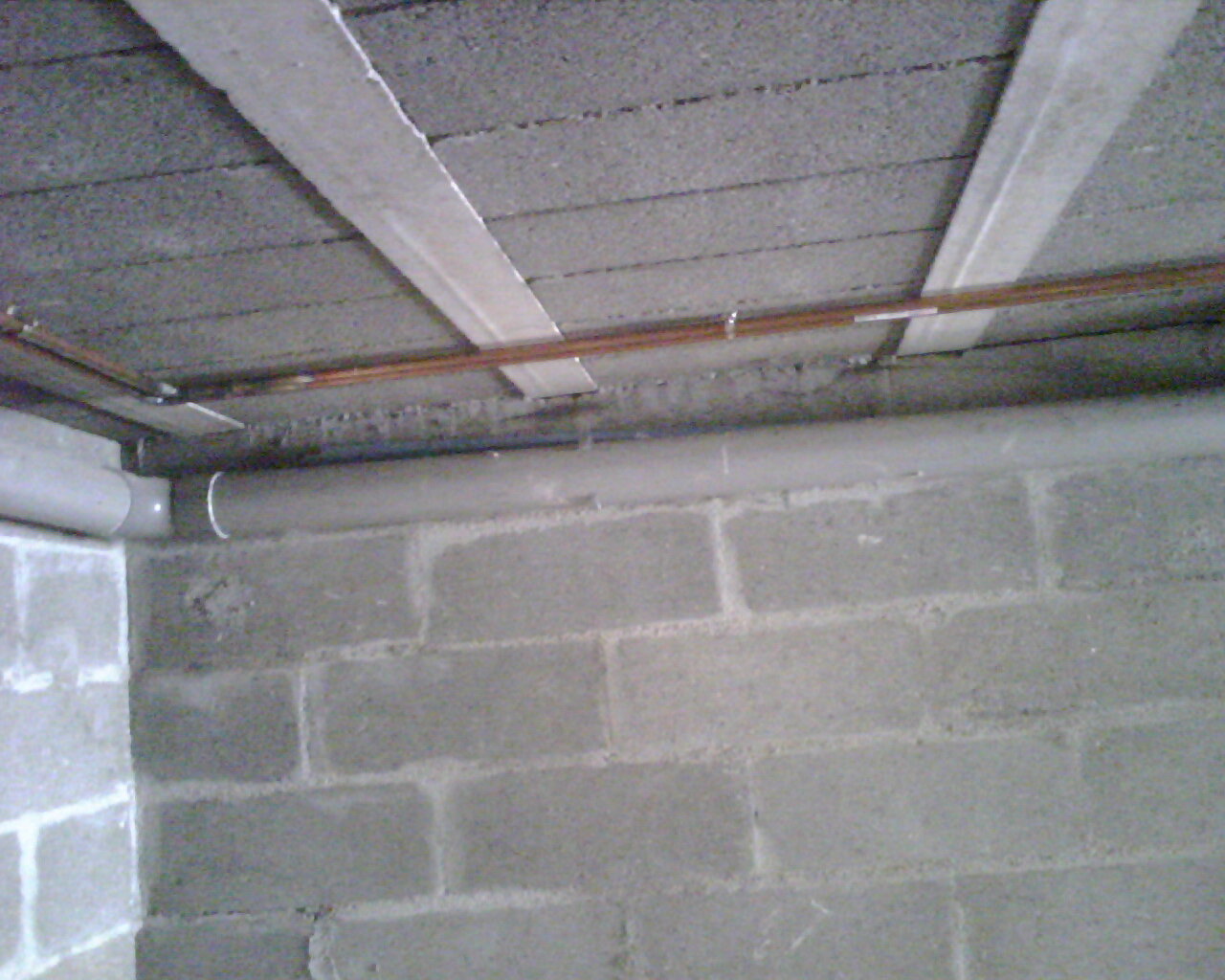

Intégration Passage des tuyaux d'alimentation eau chaude et eau froide au plafond du sous sol.
Alimentation eau chaude et eau froide du local qui servait de cave et qui devient local machine a laver + évier.
Toutes les soudures sont réalisée au chalumeau Oxyacétylénique (Beaucoup plus costaux que soudure a l'étain mais aussi beaucoup plus cher).

Suite et Mise a jour 1 : 18/07/2011

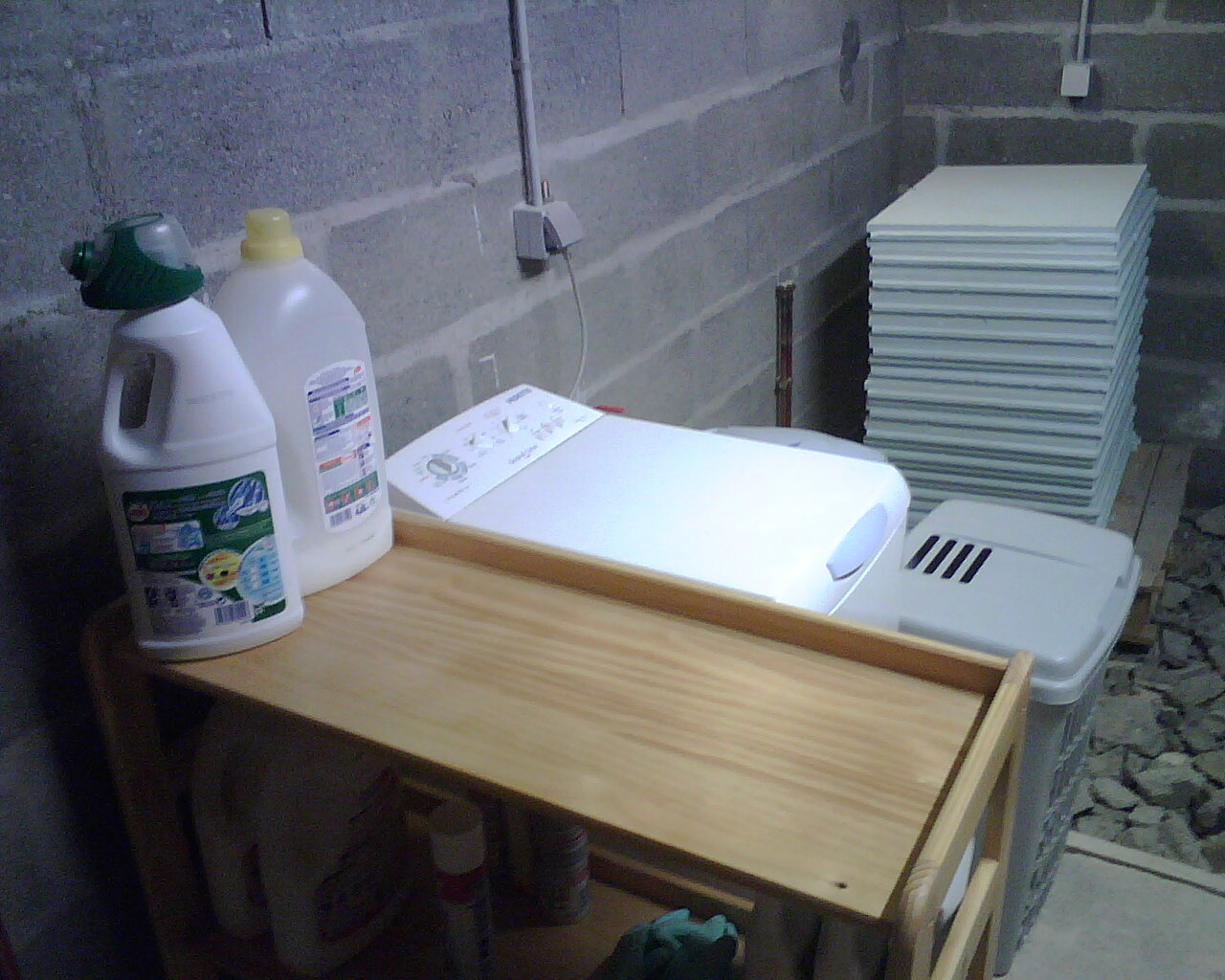

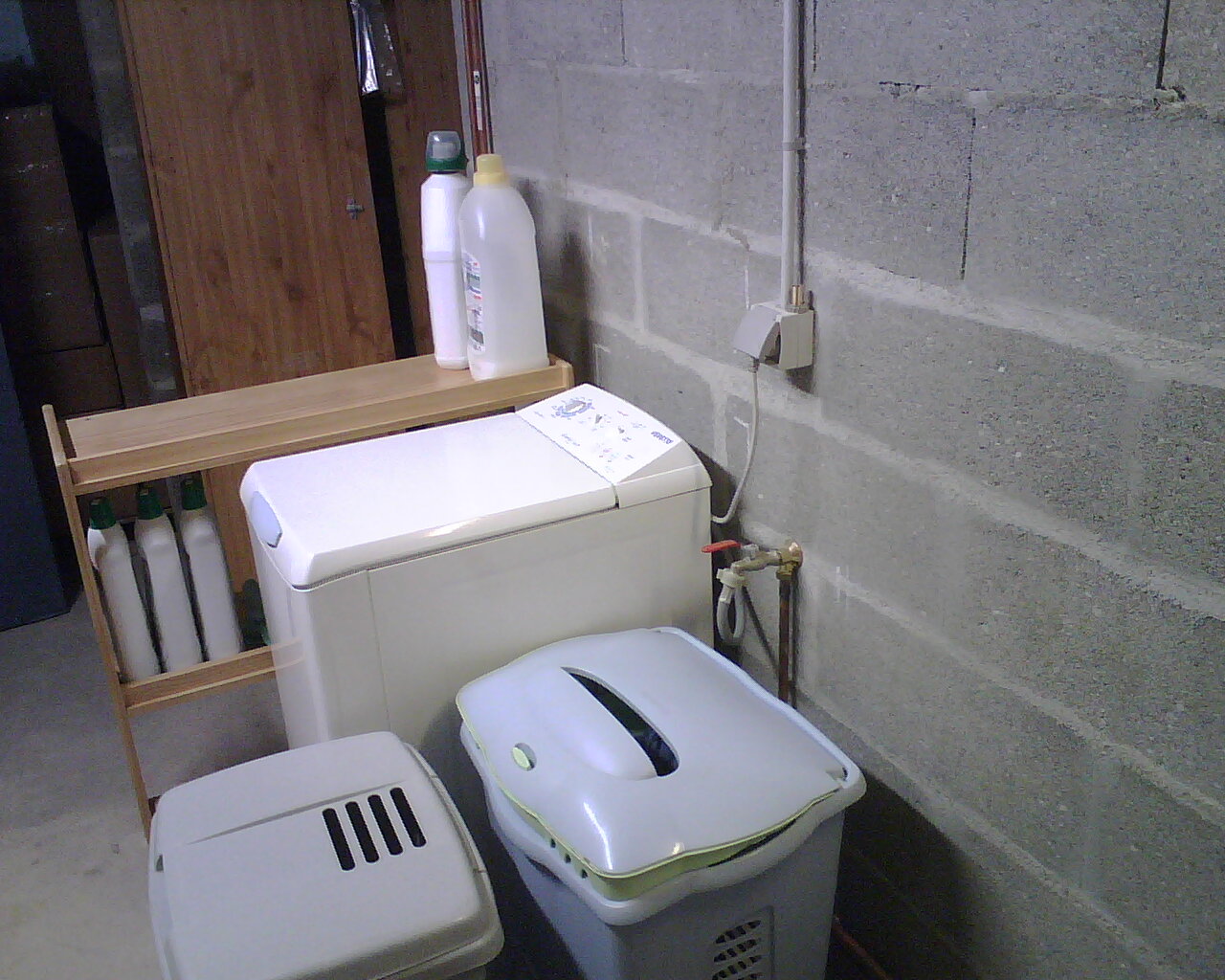

Aménagement sous sol local Machine a laver:

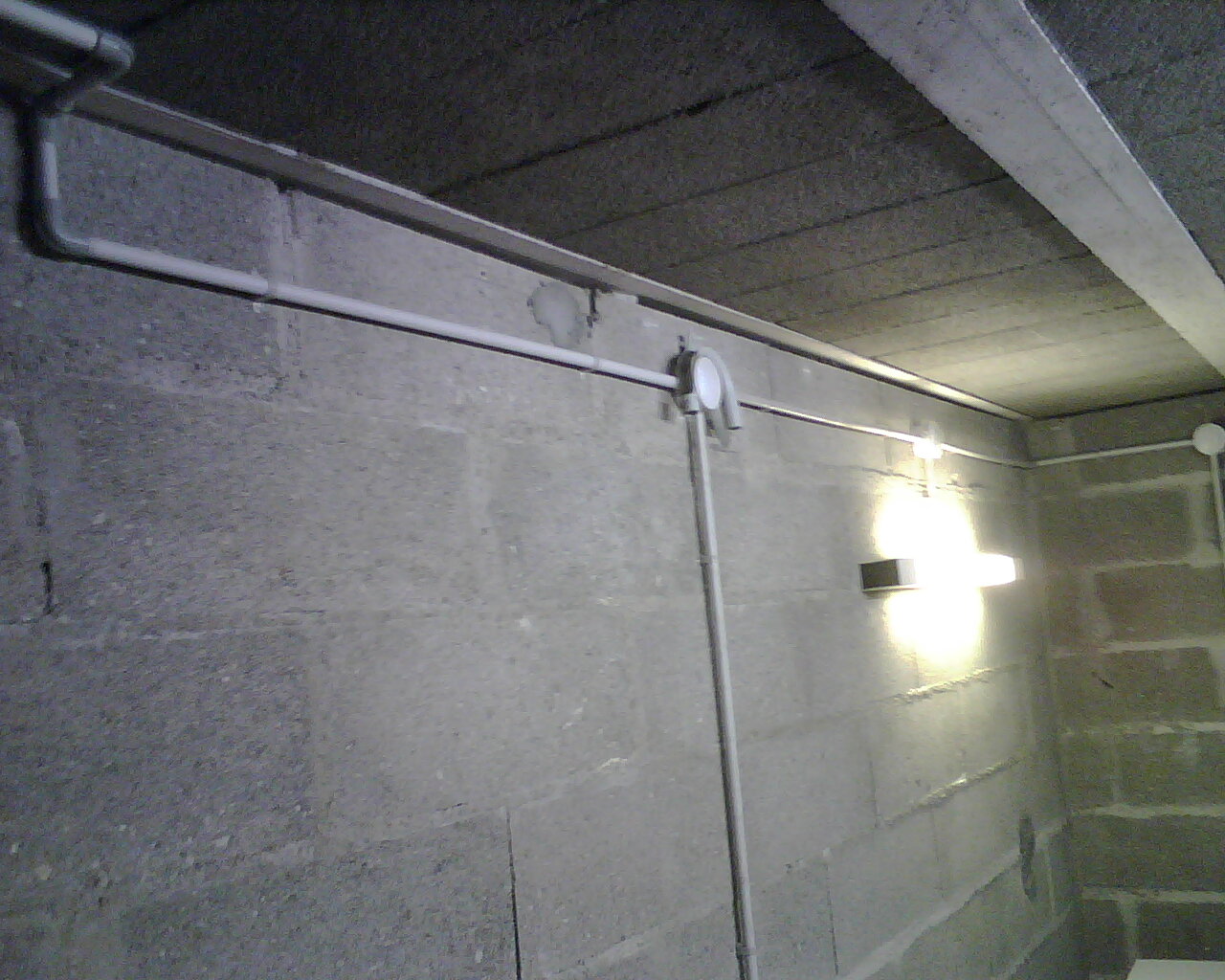

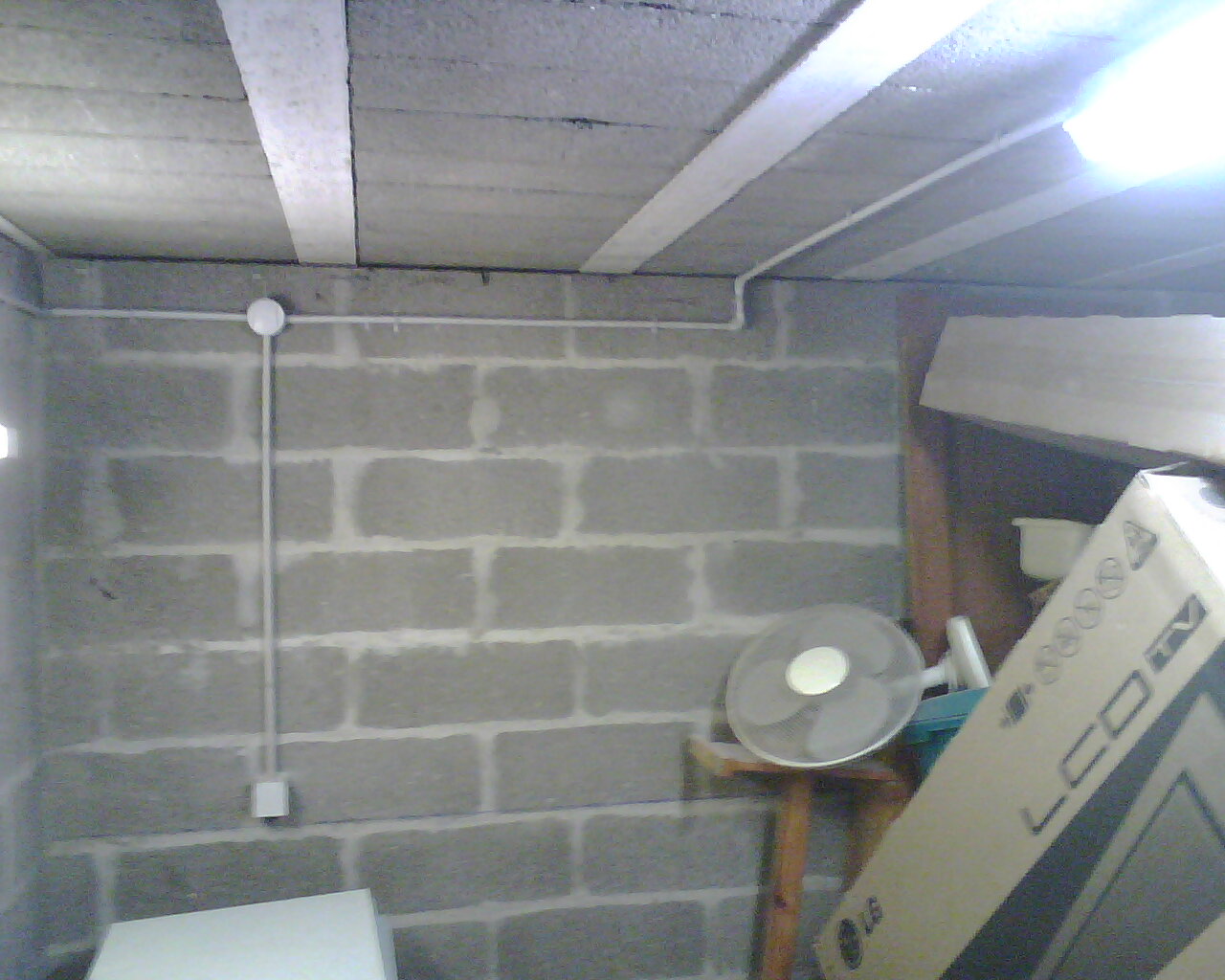

Installation et raccordement de la partie electrique du local Machine a Laver, 2 Prises + Terre, un tube néon murale et un tube néon au plafond.

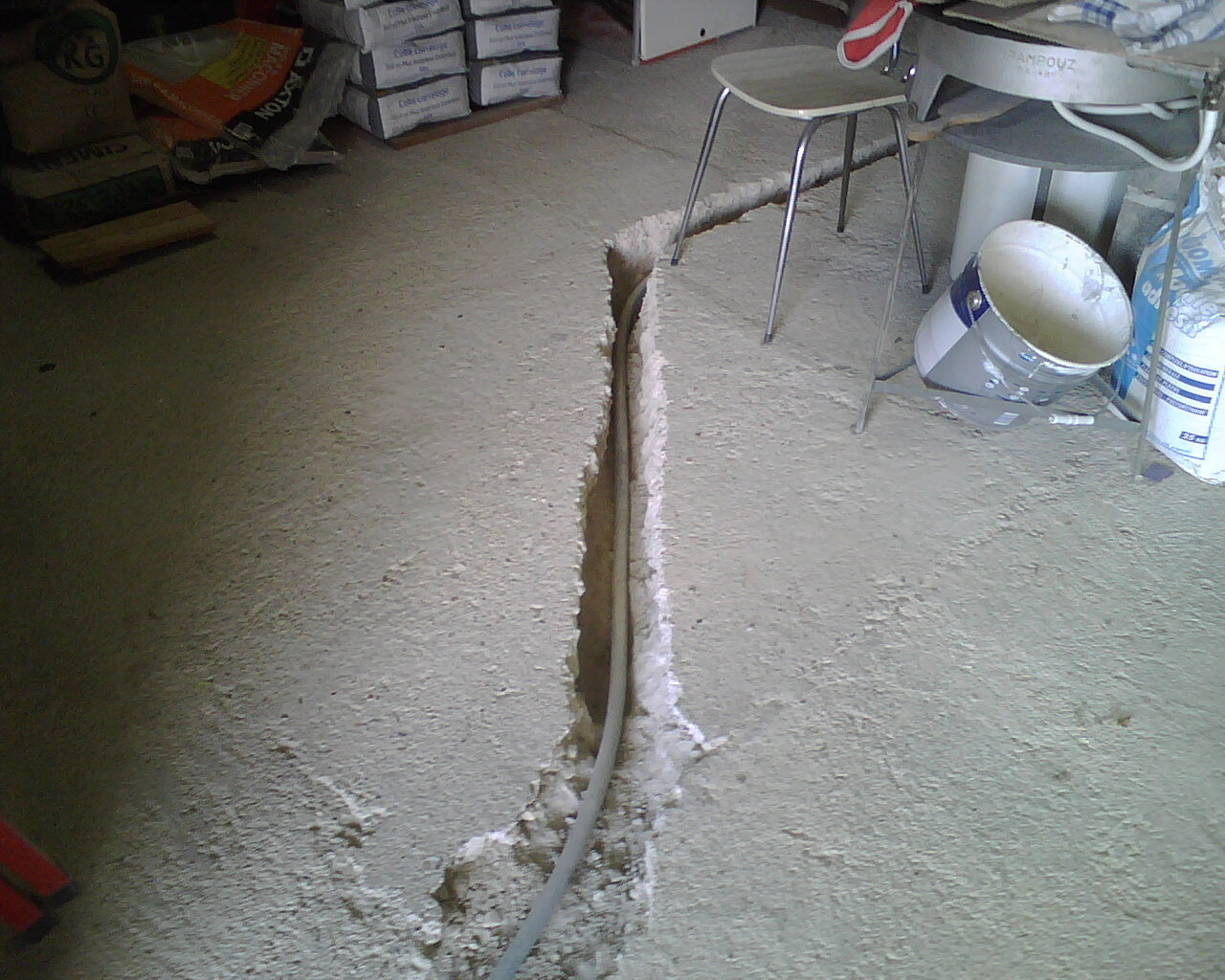

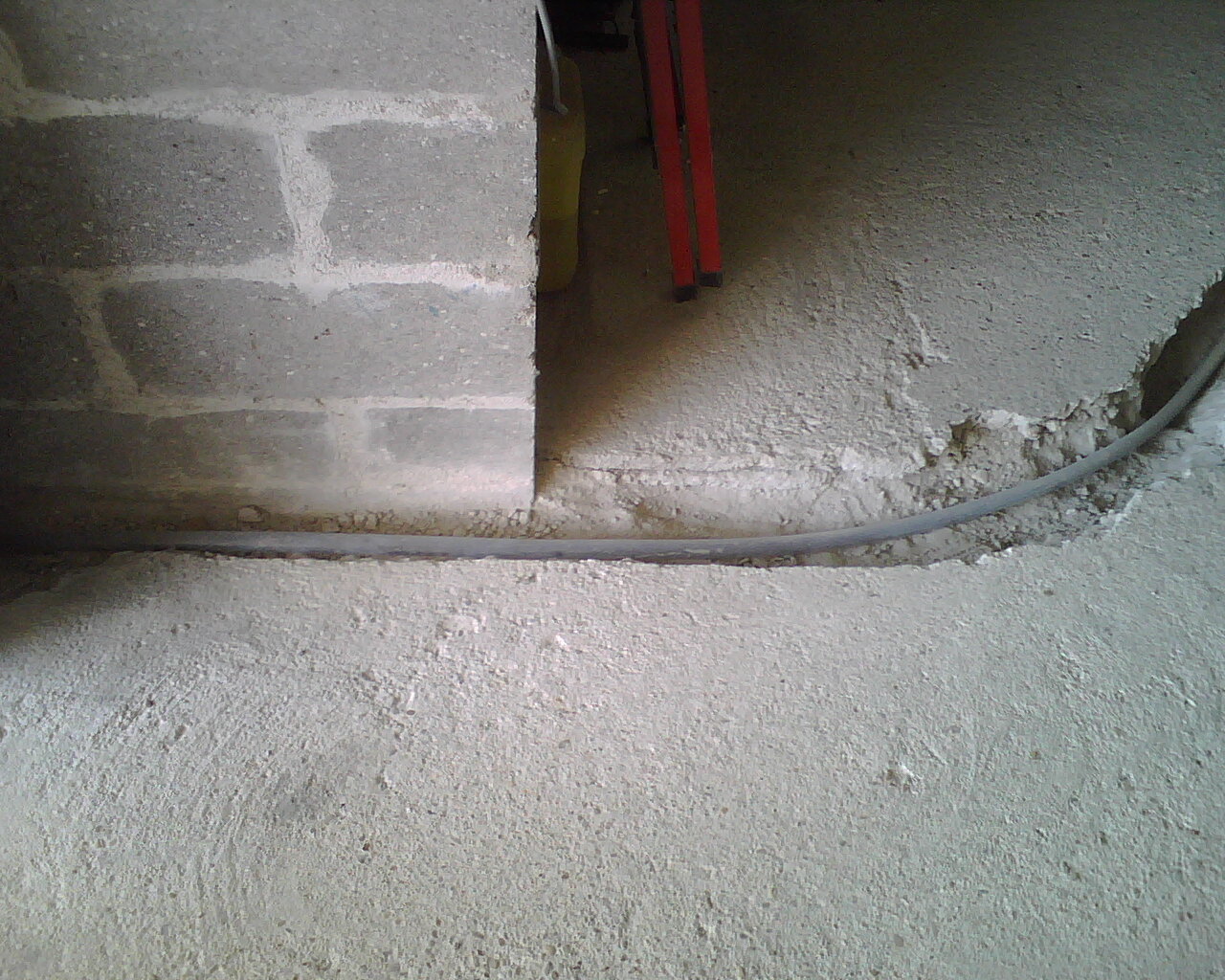

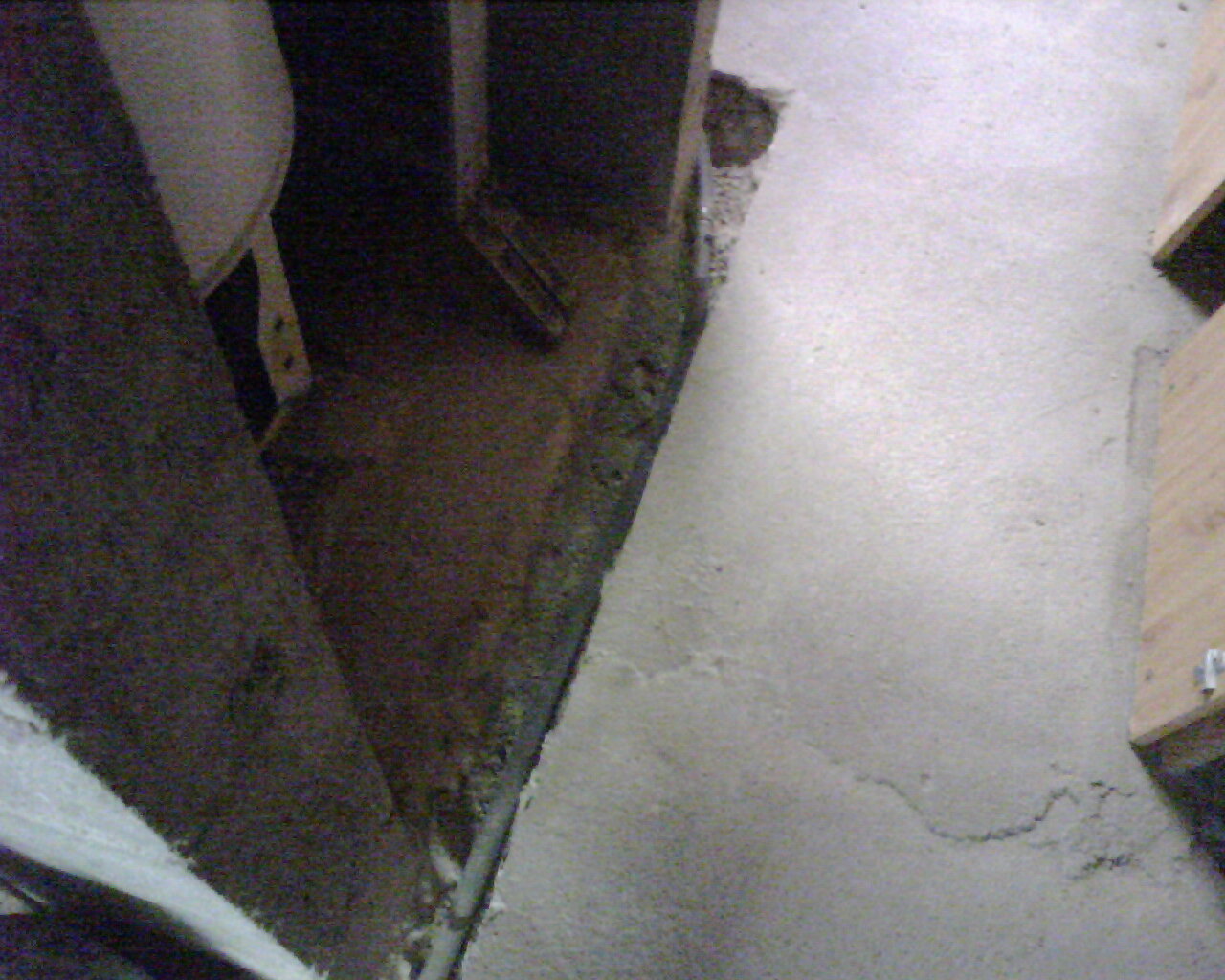

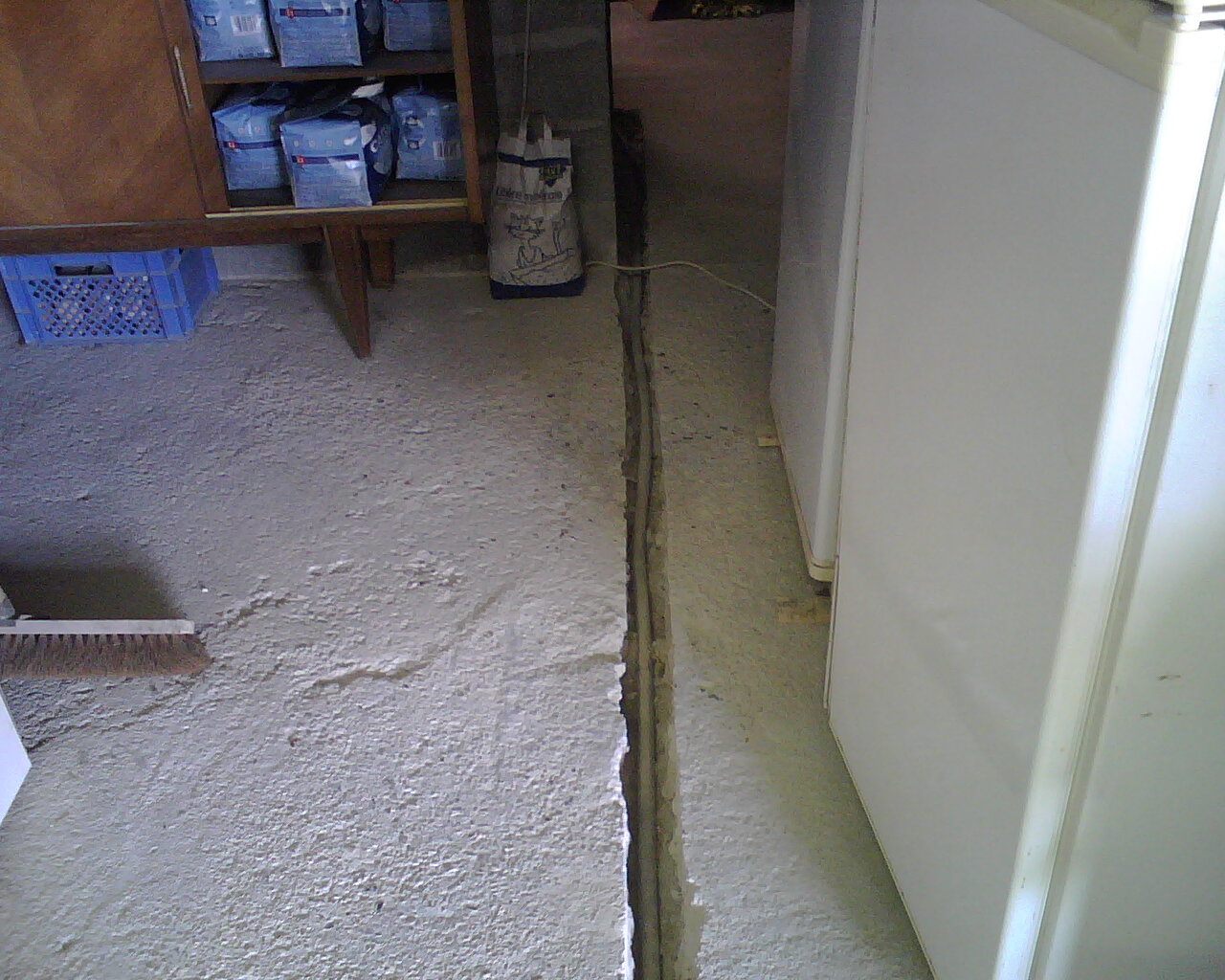

Découpe d'un tranchée pour le passage du "Futur" tuyau d'évacuation des eaux usées de la Machine a Laver.

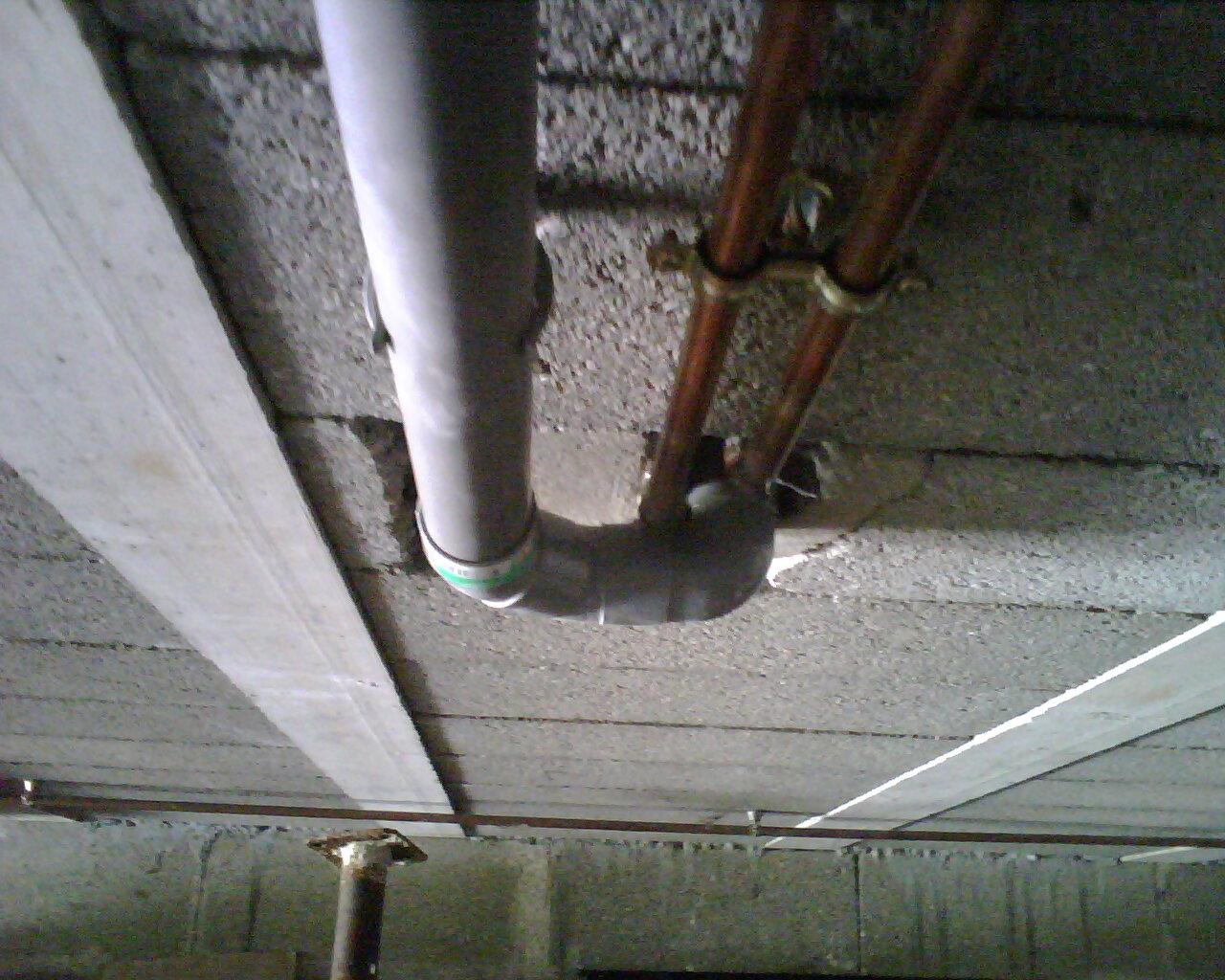

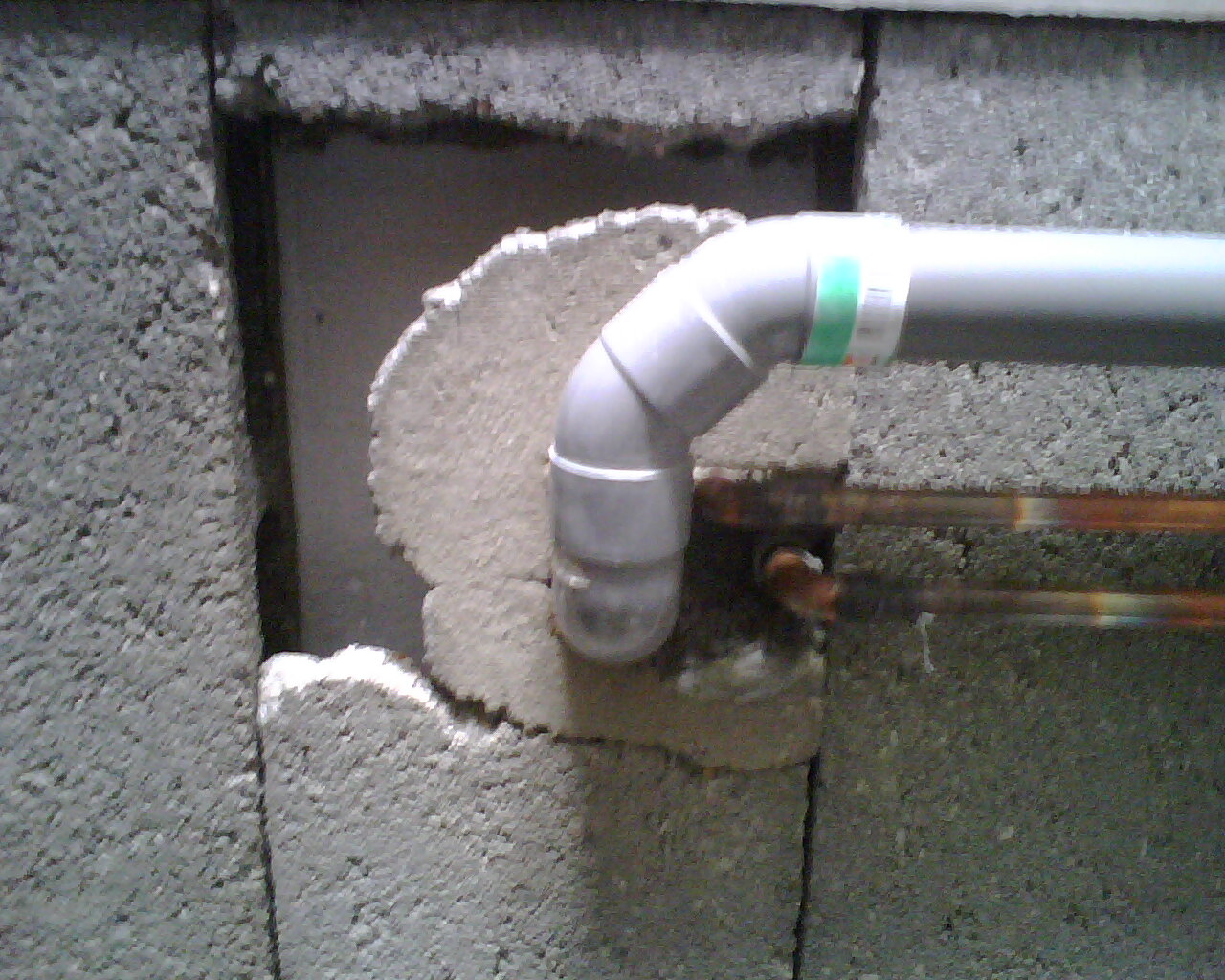

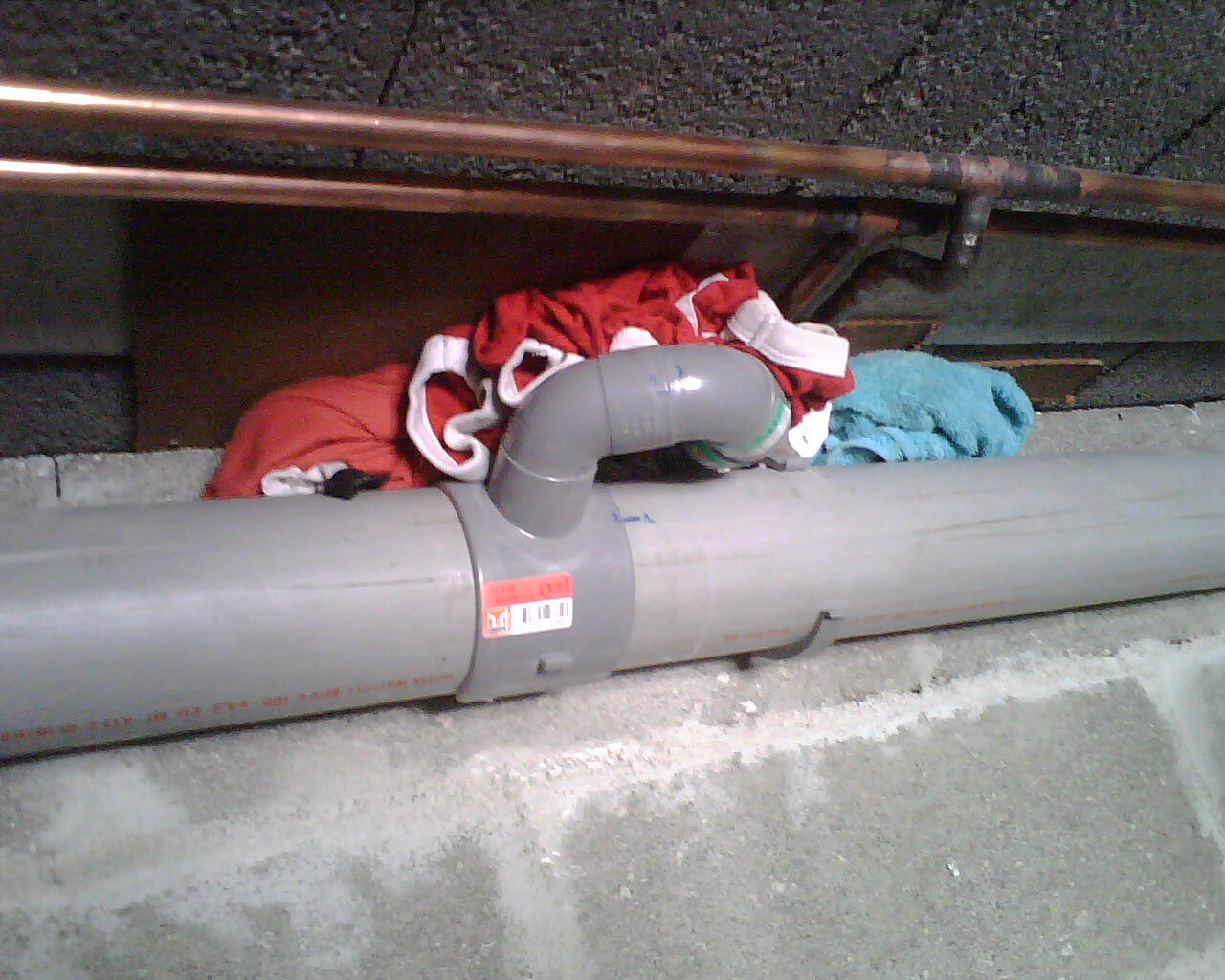

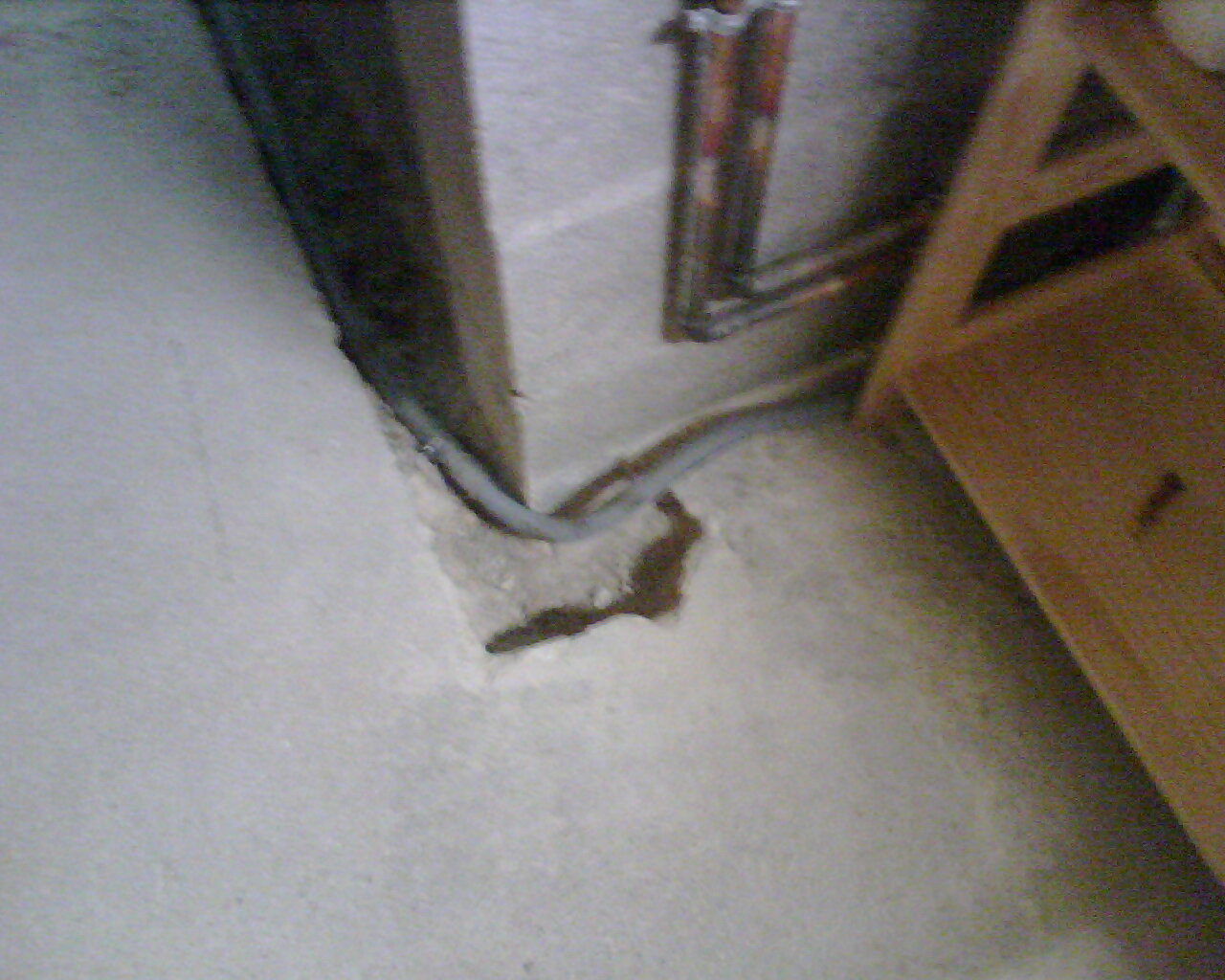

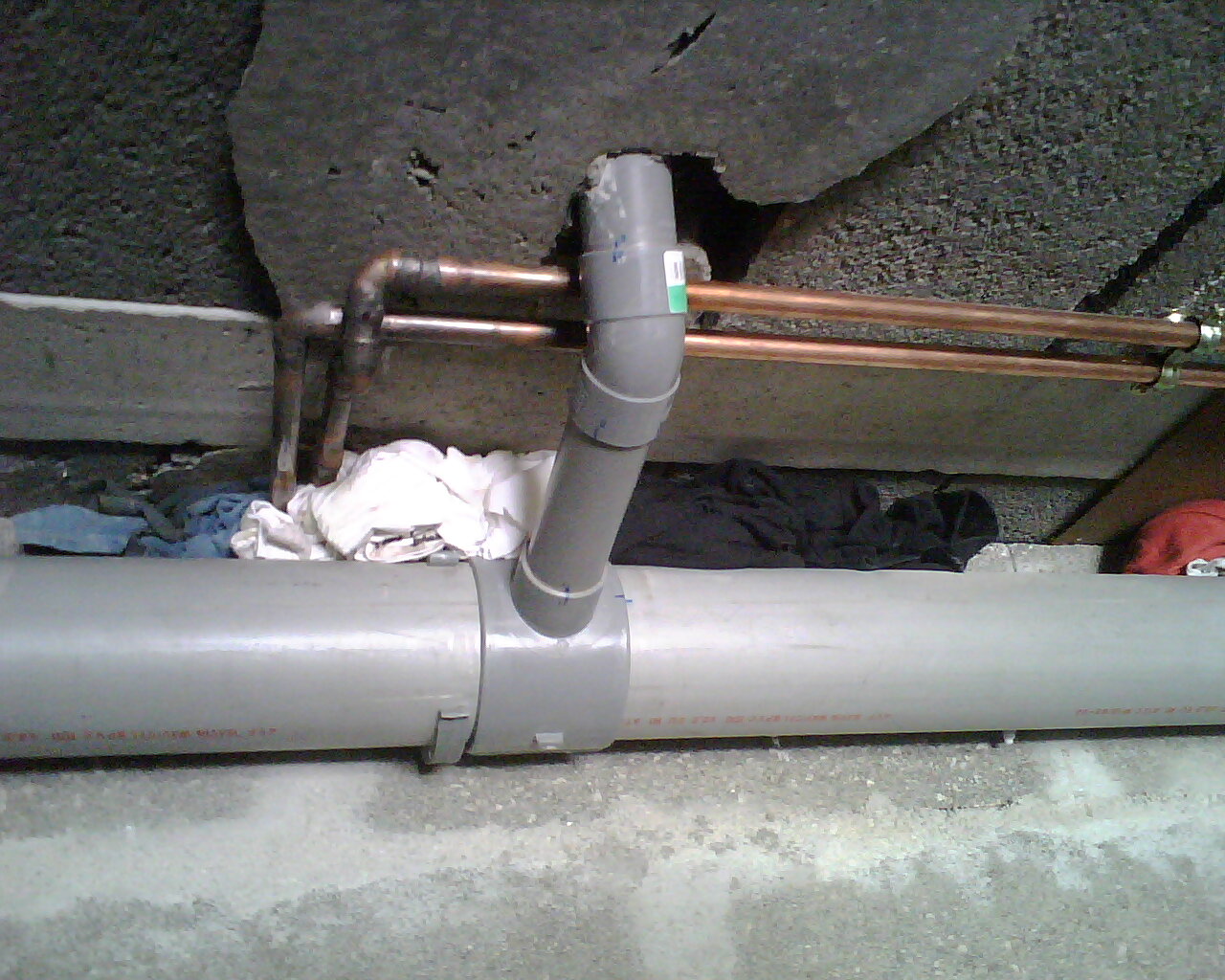

Passage des tuyaux d'évacuation des eaux usées par le sous-sol et rebouchage des trous de passage dans la dalle:

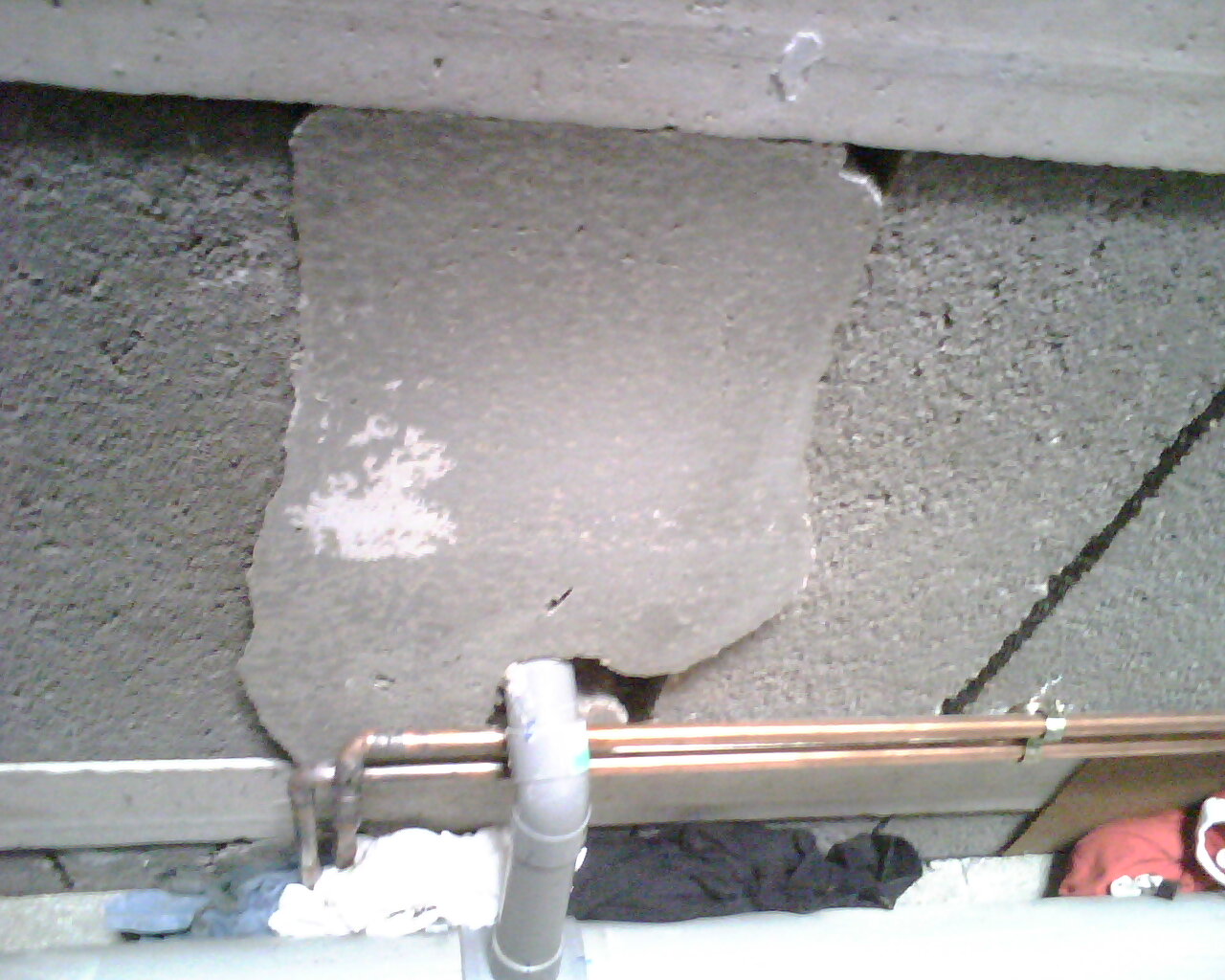

Rebouchage des trous de passage des tuyaux par du ciment (Apres mise en place des coffrages au sous-sol).

Tuyau d'évacuation partie baignoire...
Tuyau d'évacuation partie vasque...reste a combler le reste du trou avec du ciment.
Tuyau d'évacuation partie Douche...

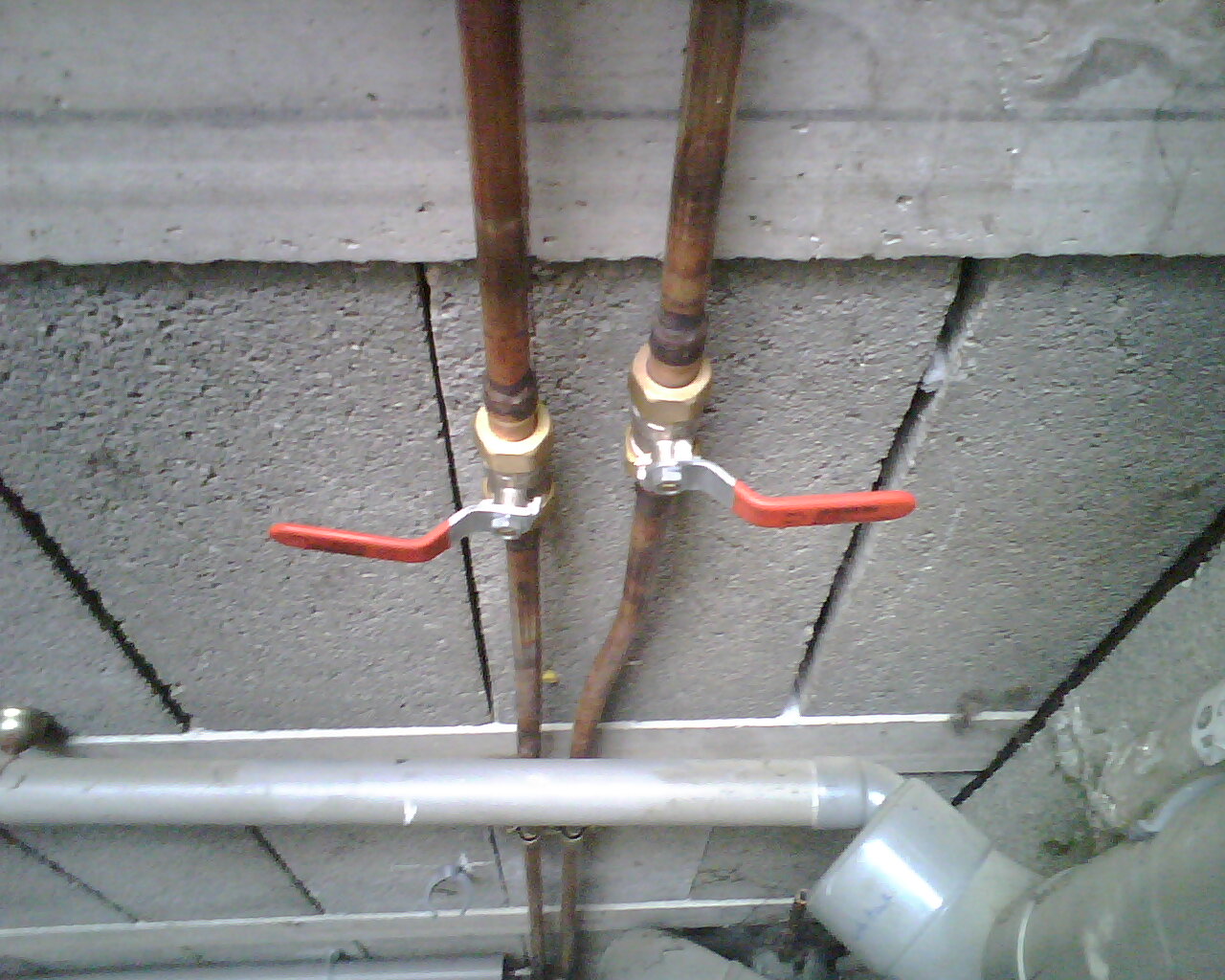

Mise en place de 2 vannes d'arrêt (Eau chaude / Eau Froide) afin d'isoler la SdB du reste de la distribution.

Découpe de la chape pour intégration de la douche Italienne :

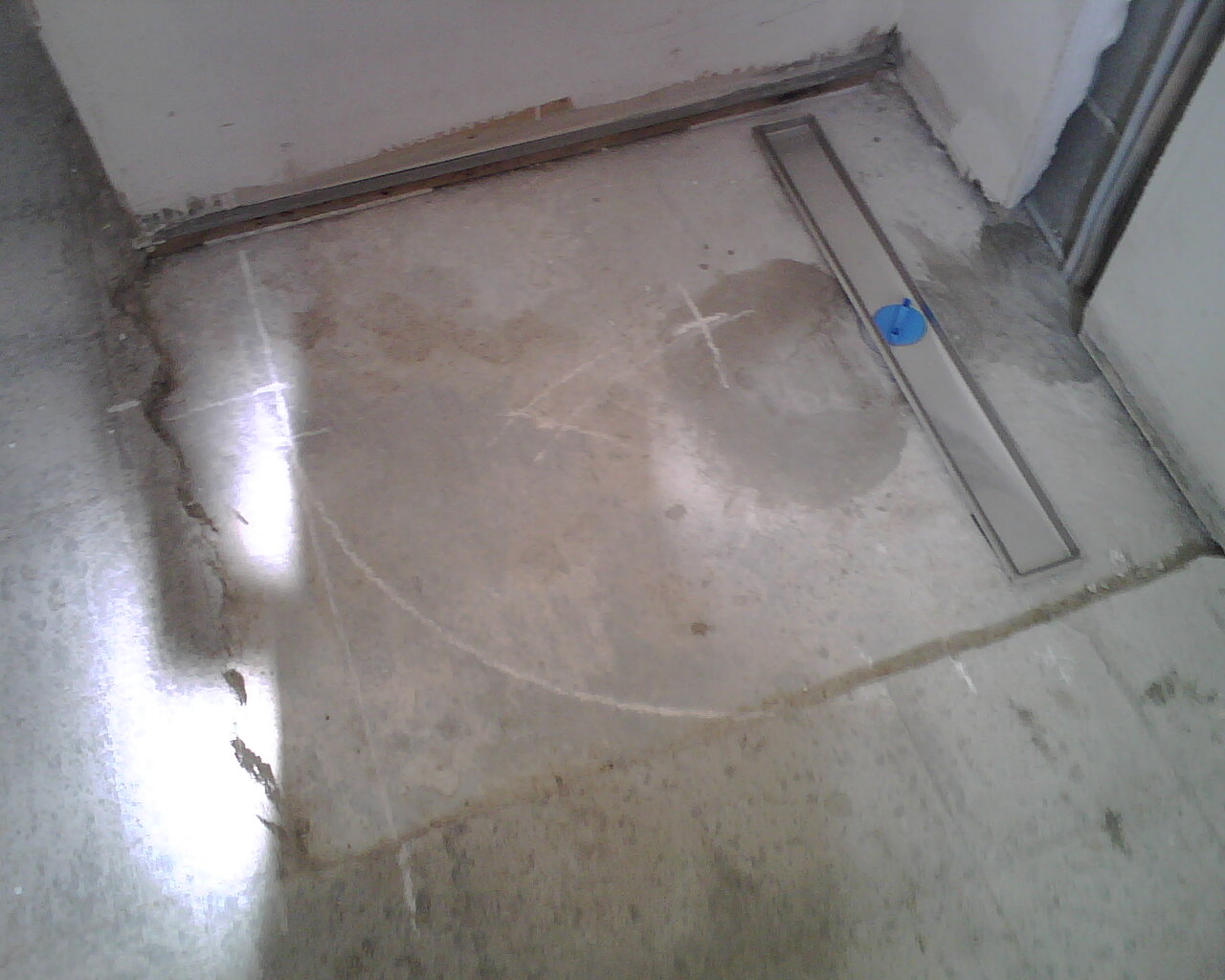

Découpe de la chape pour intégration de le douche italienne Découpe a la tronçonneuse et décollage de la chape au marteau et burin.

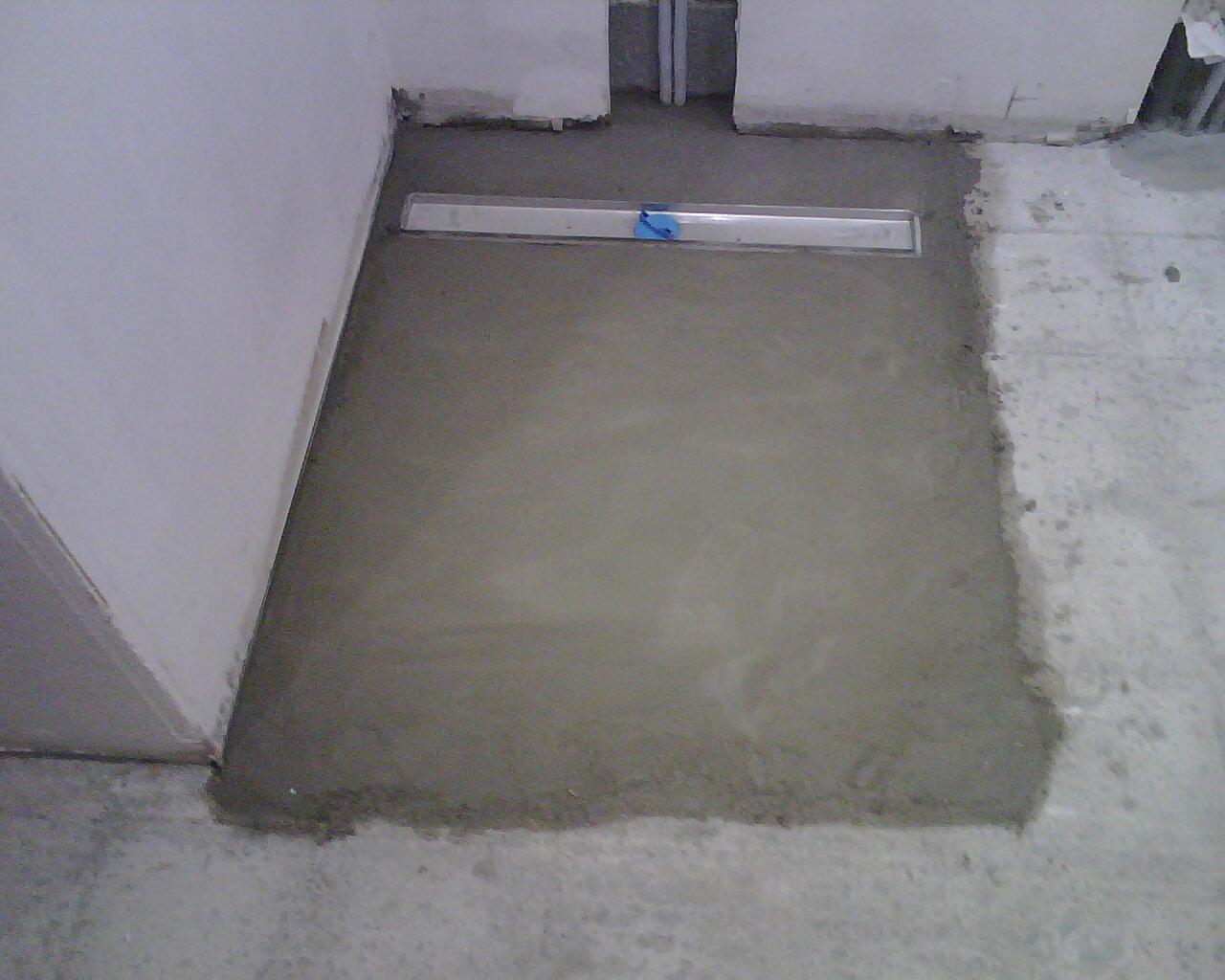

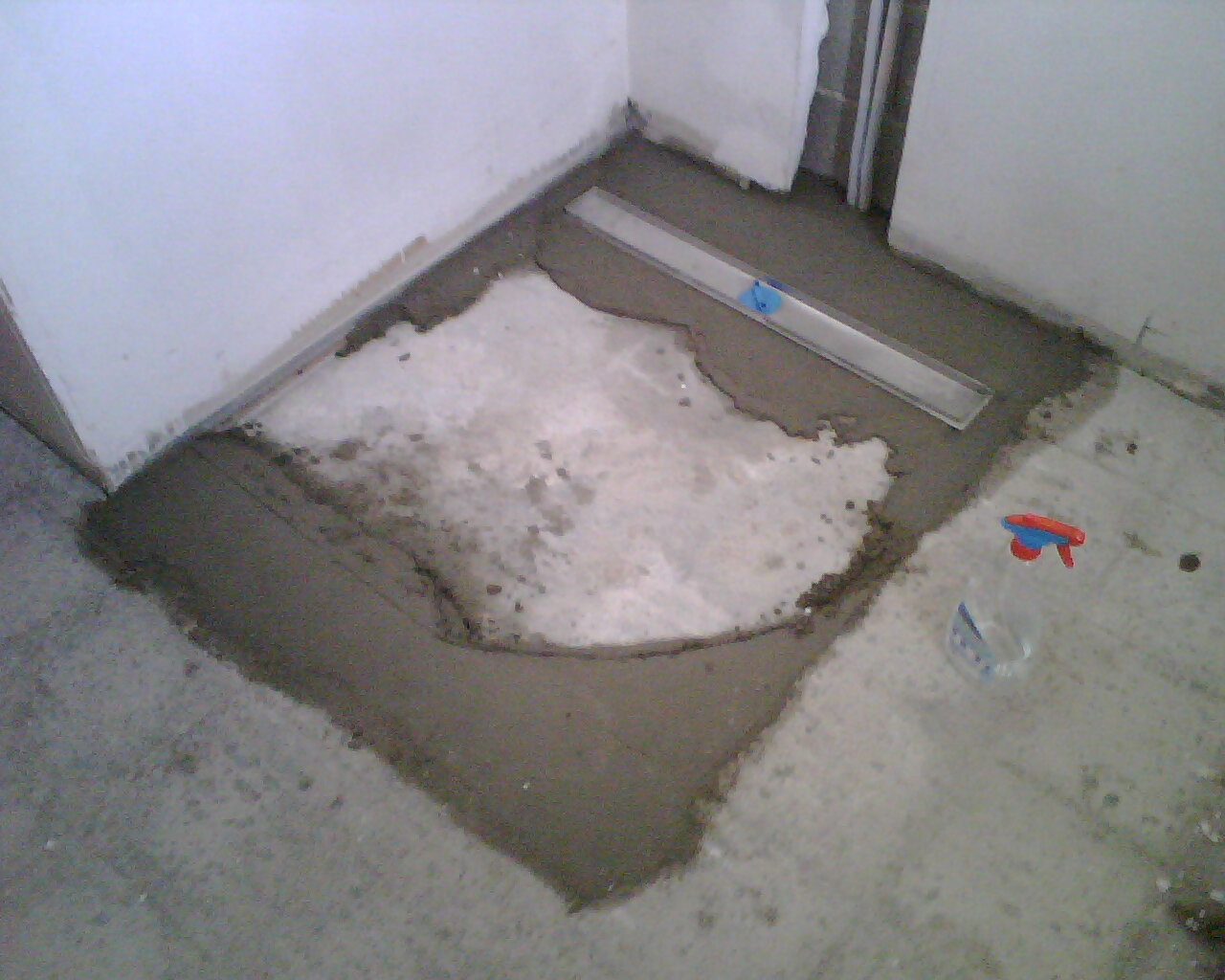

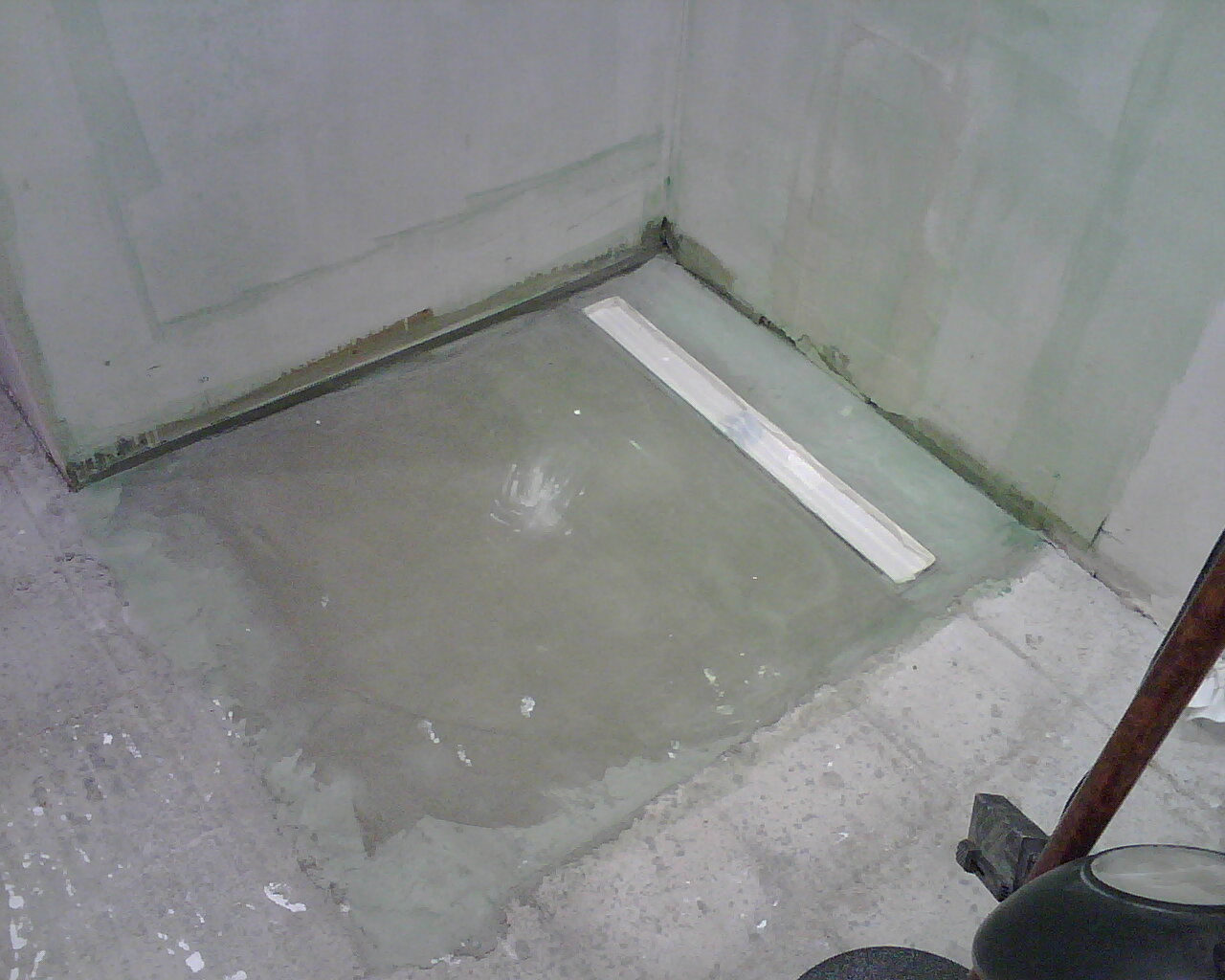

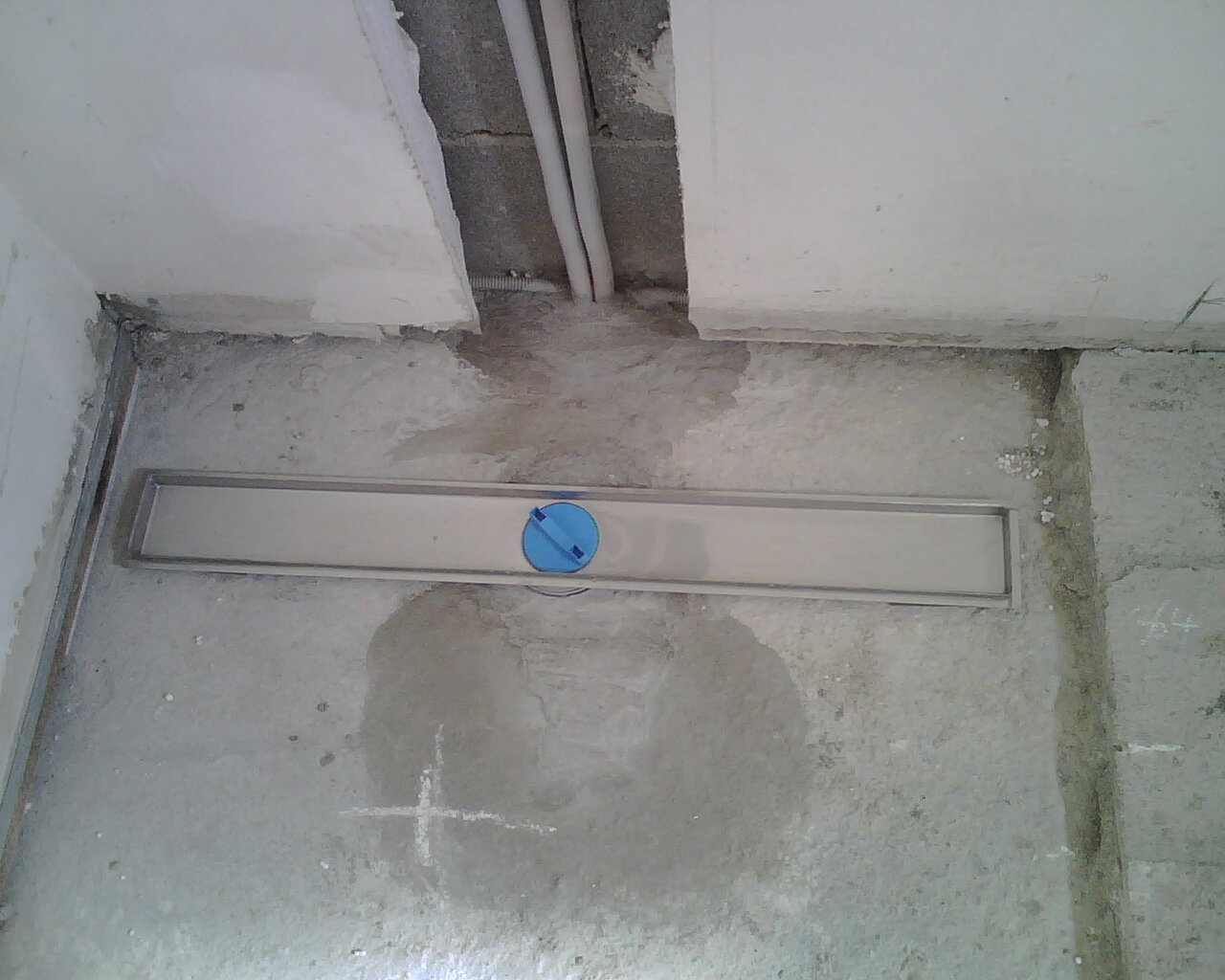

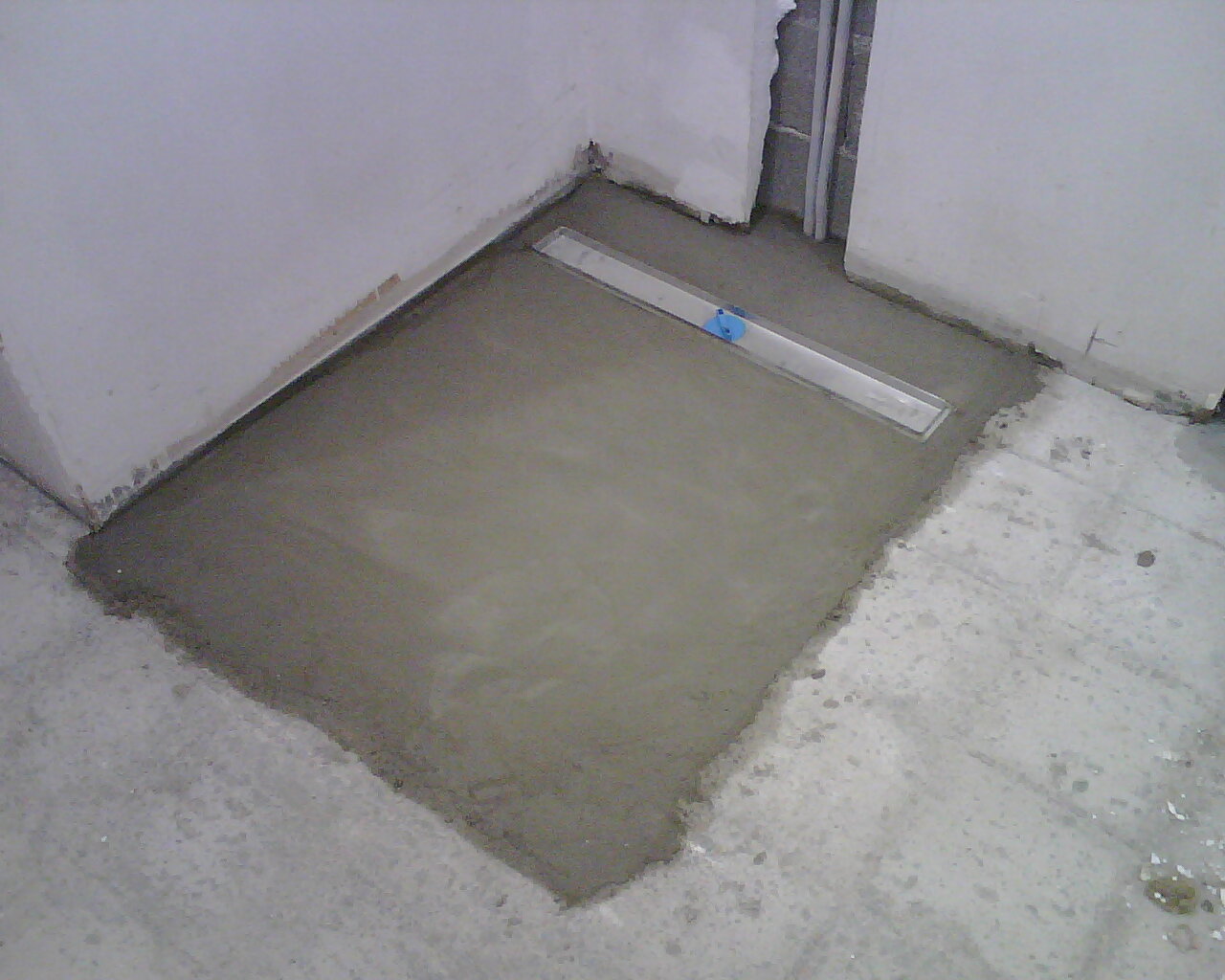

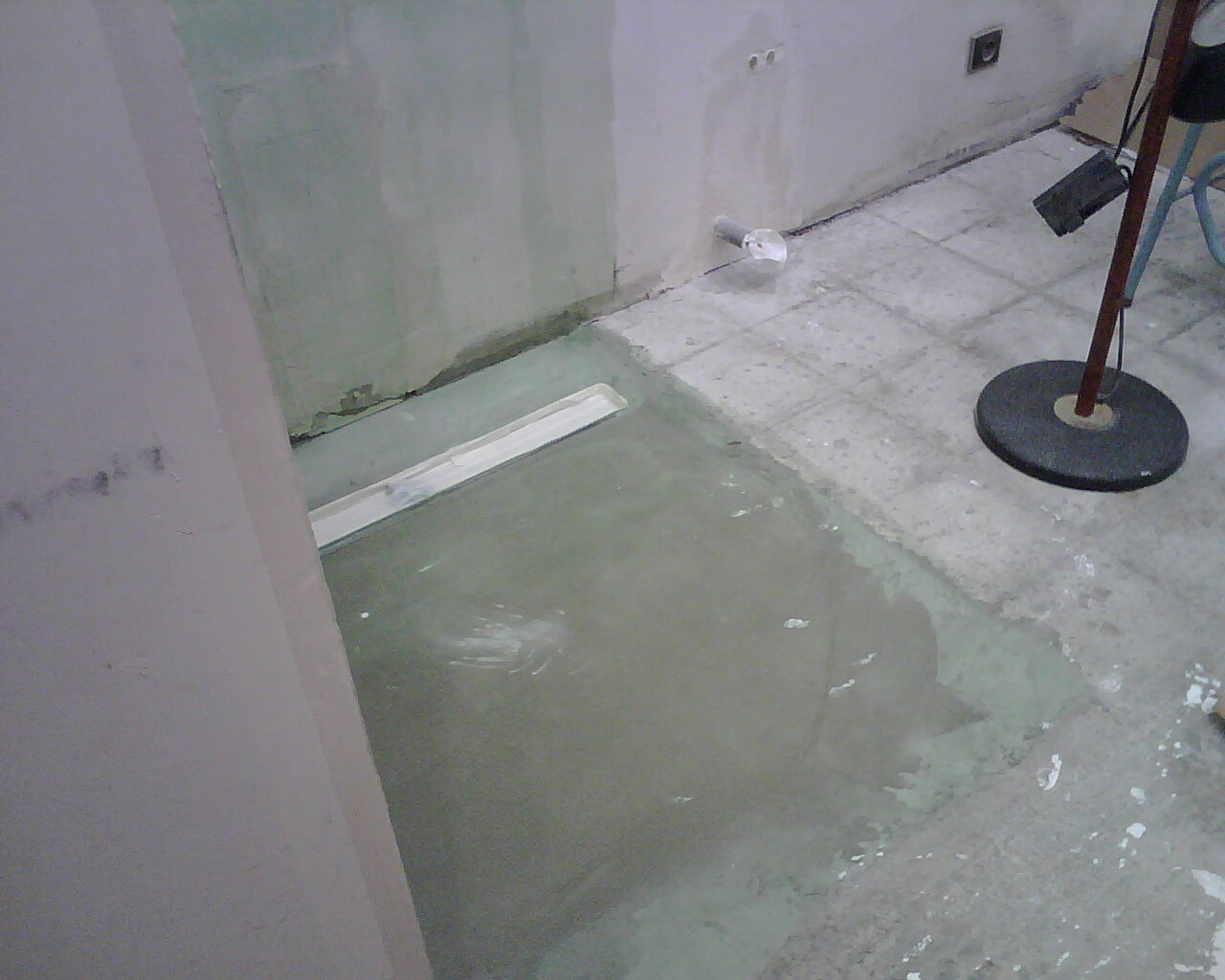

Intégration de la bonde de douche et du receveur des eaux usées et réalisation de la chape avec pente de 2%...
Dépose d'un produit d'accroche sur le sol et parois de la douche.
Dépose d'un produit d'étanchéité (Bleu) Type de peinture caoutchouc afin d'empêcher les éventuelles infiltrations d'eau.

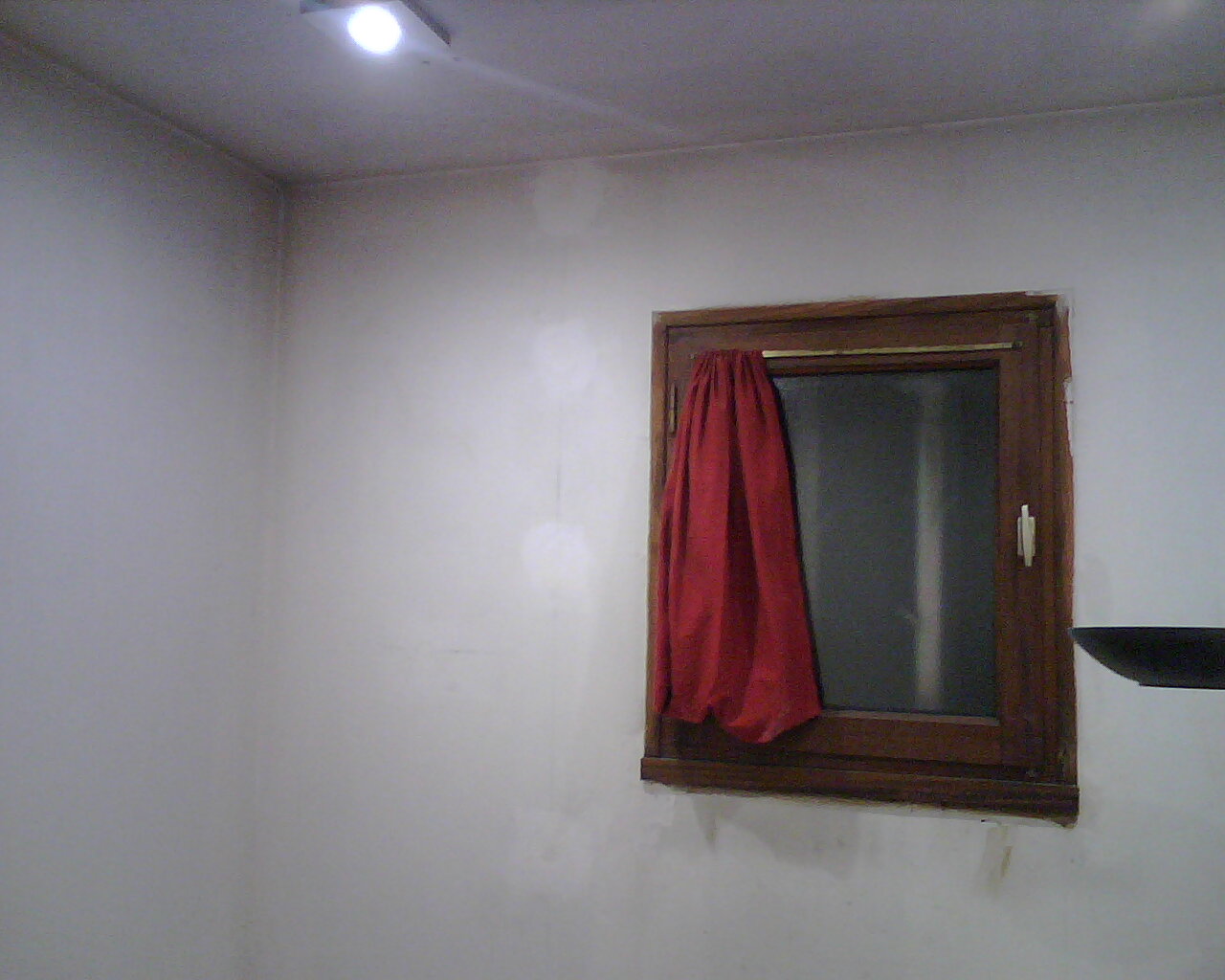

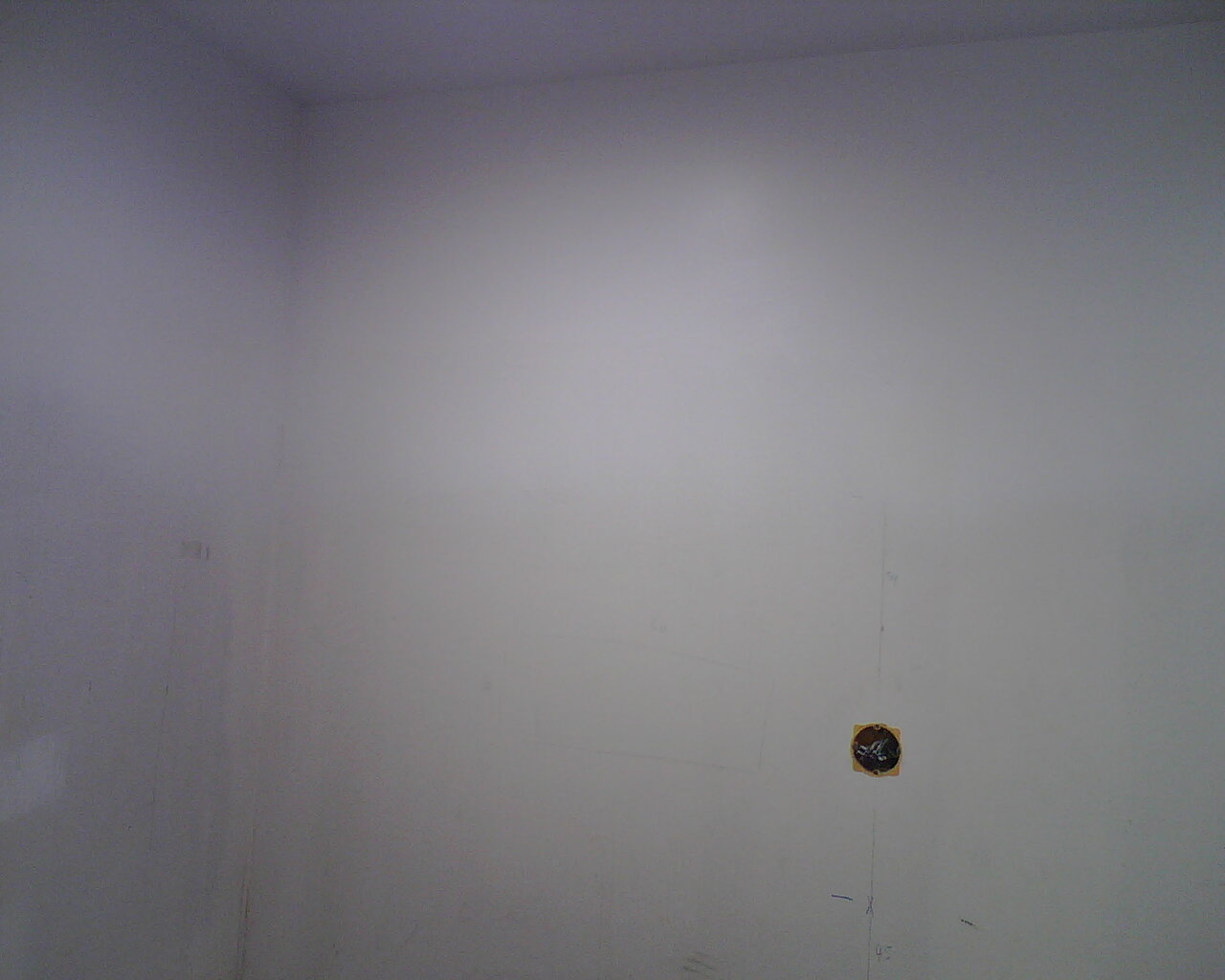

Mise en peinture Plafond, Porte et fenêtre :

Peinture du plafond a l'ASTRAL spécial Salle de Bain réalisé au Pistolet Peinture Basse Pression.

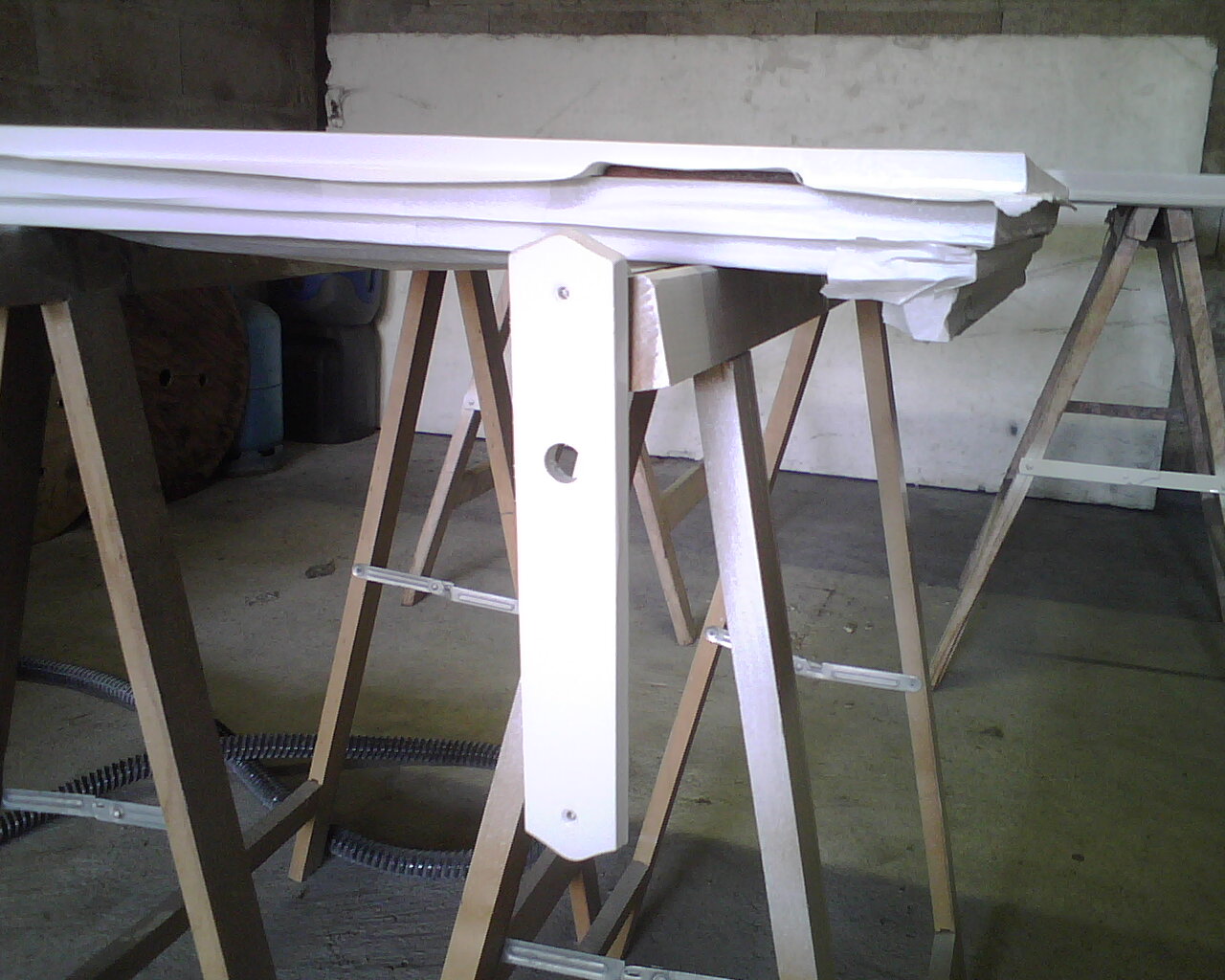

Mise en peinture de la partie intérieur de la fenêtre également au Pistolet Peinture Basse Pression.

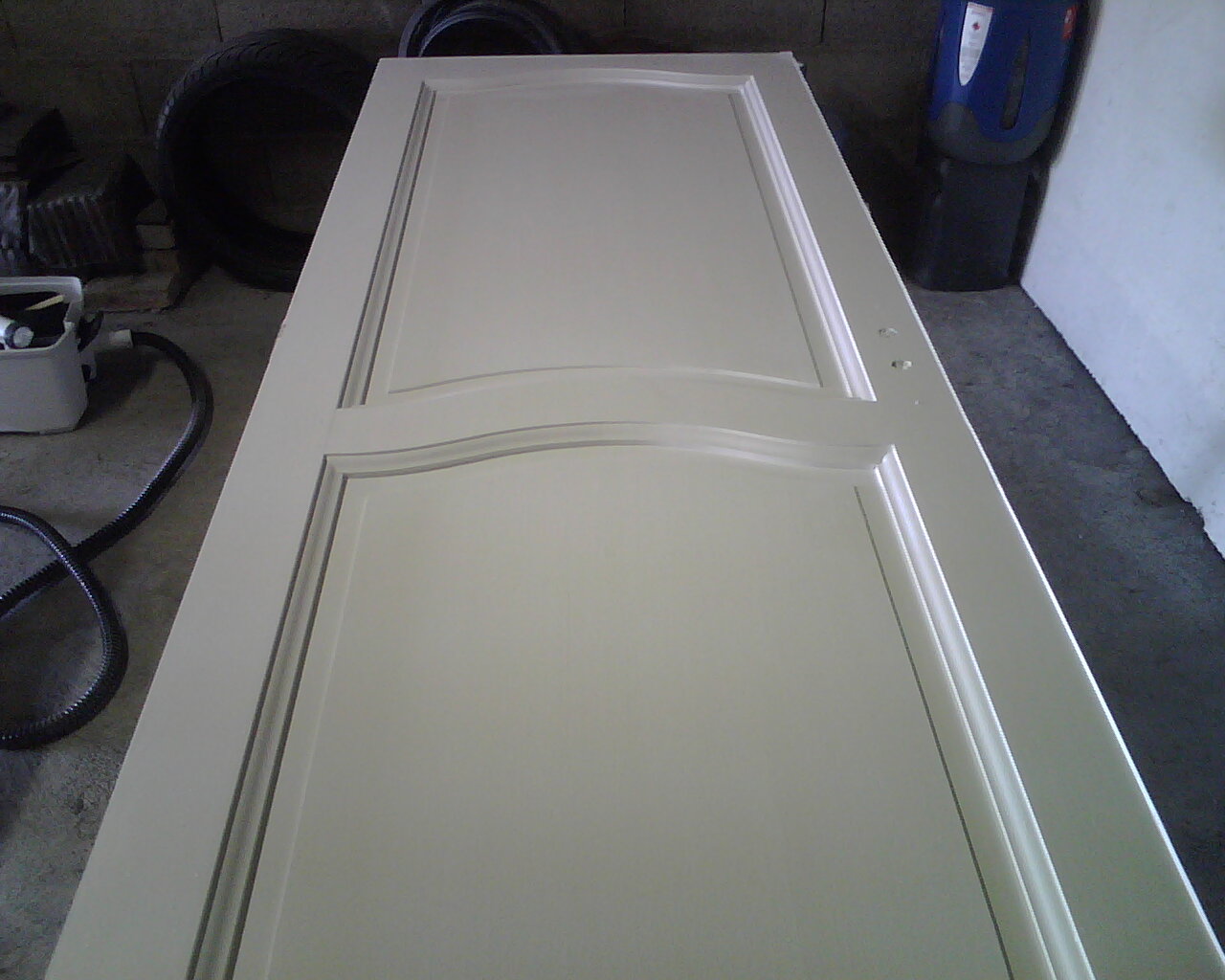

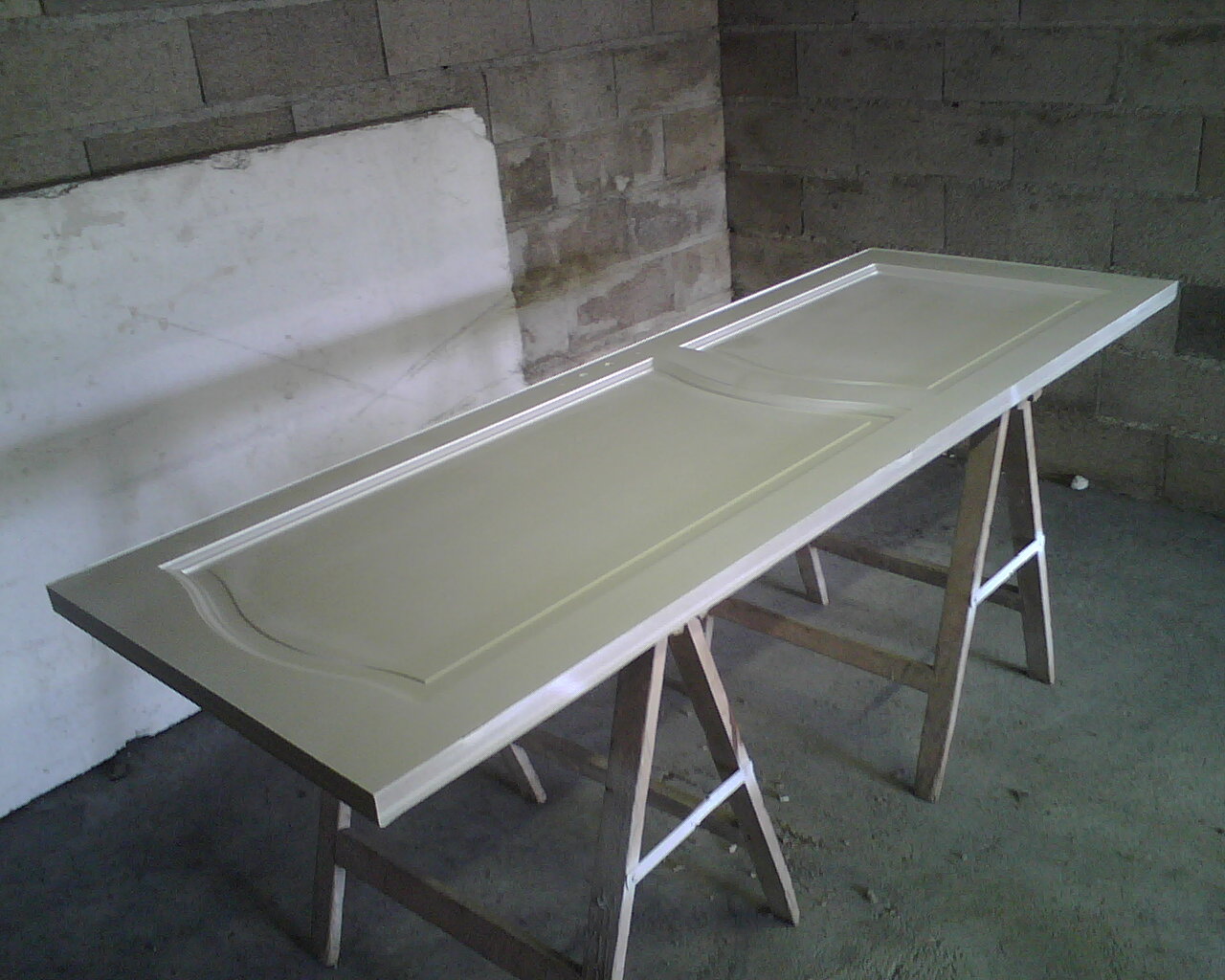

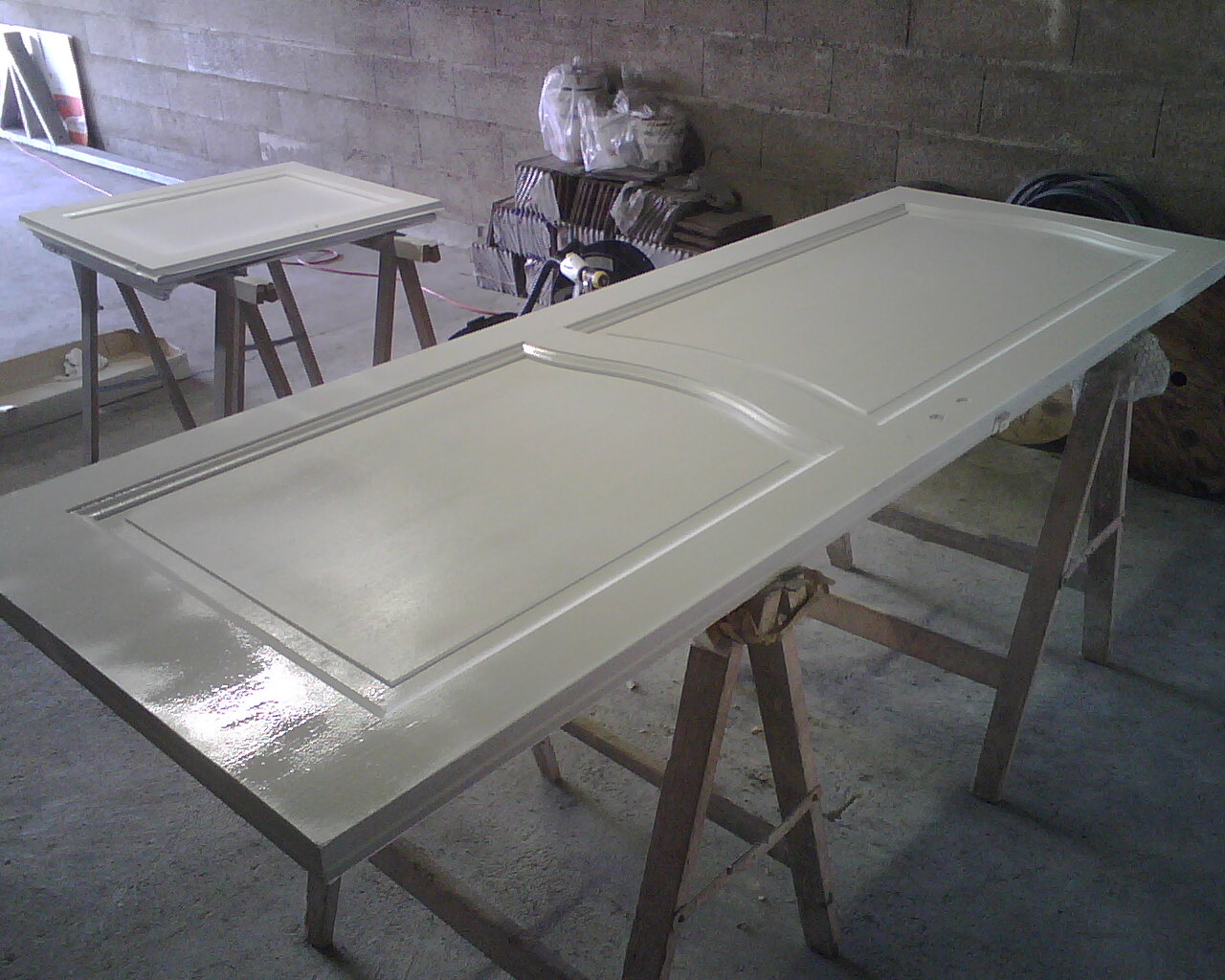

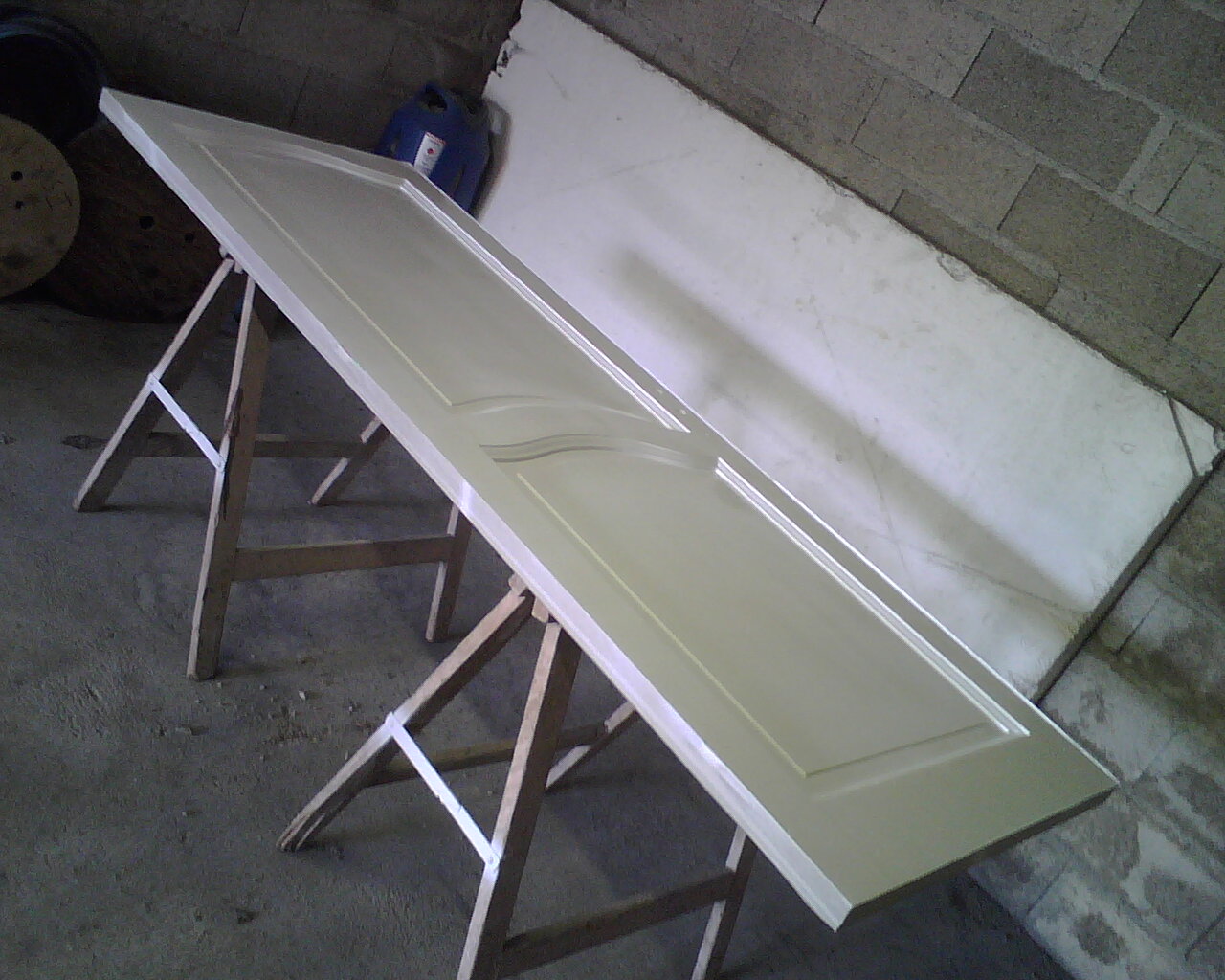

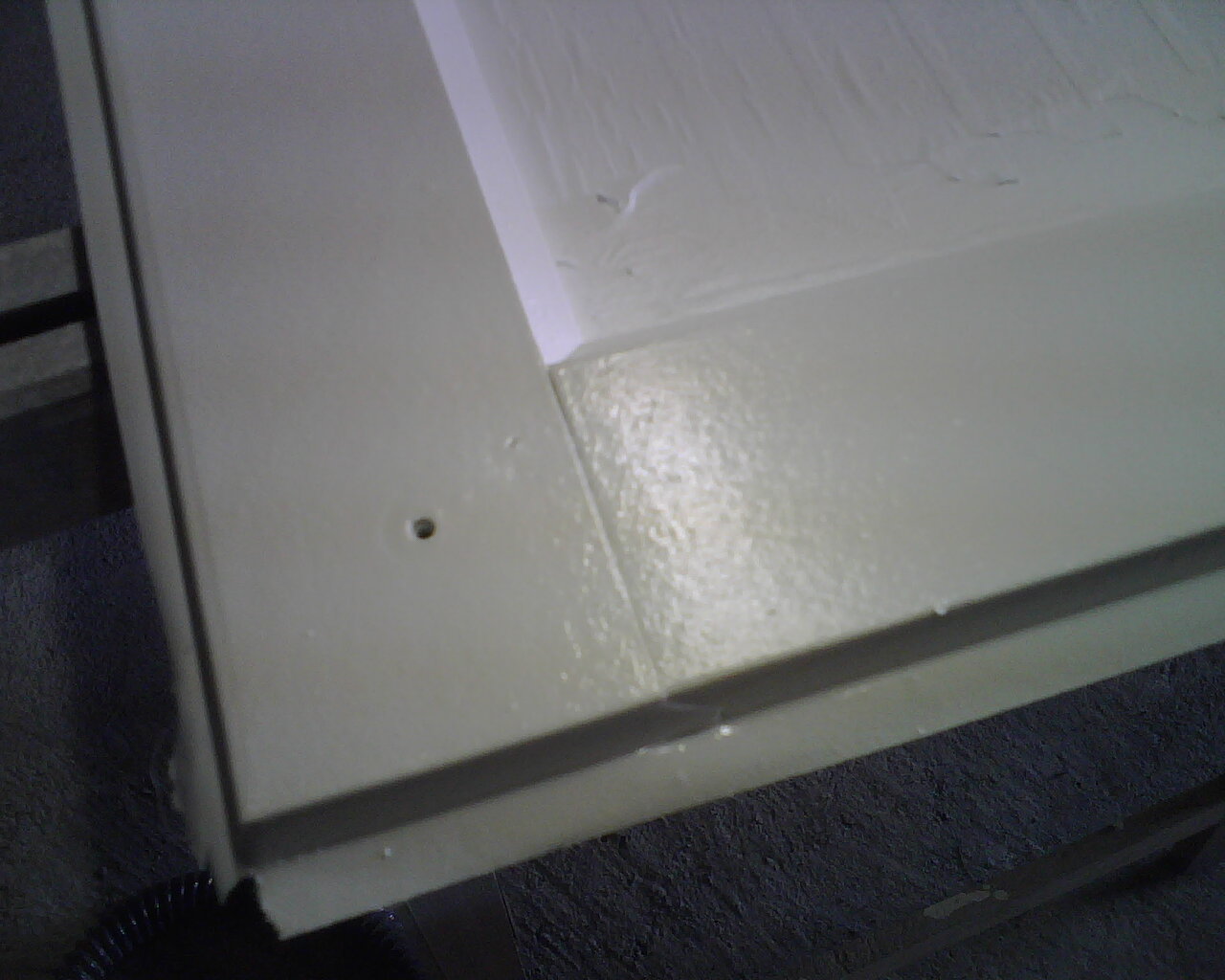

Mise en peinture de la partie intérieur de la porte de de la SdB.

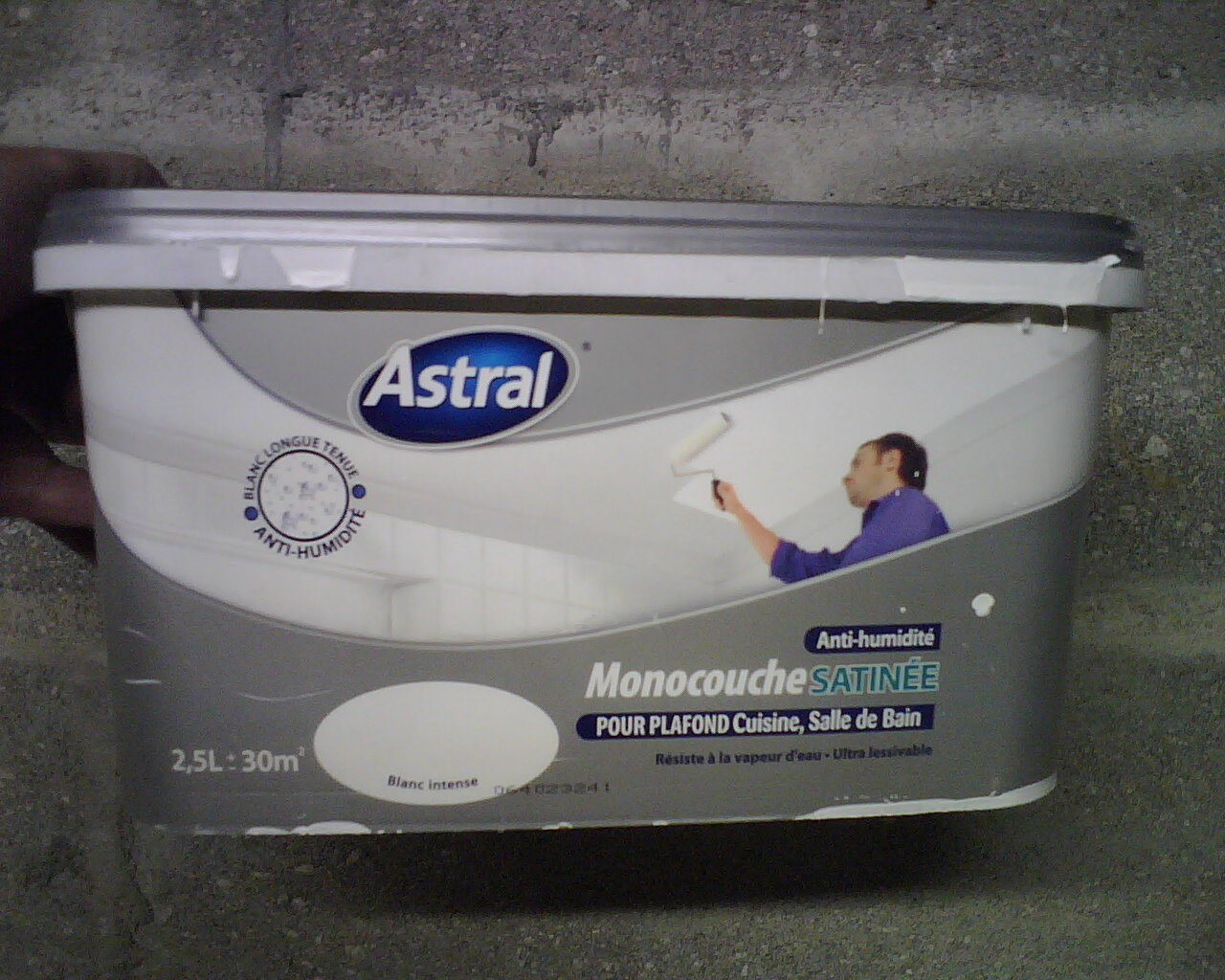

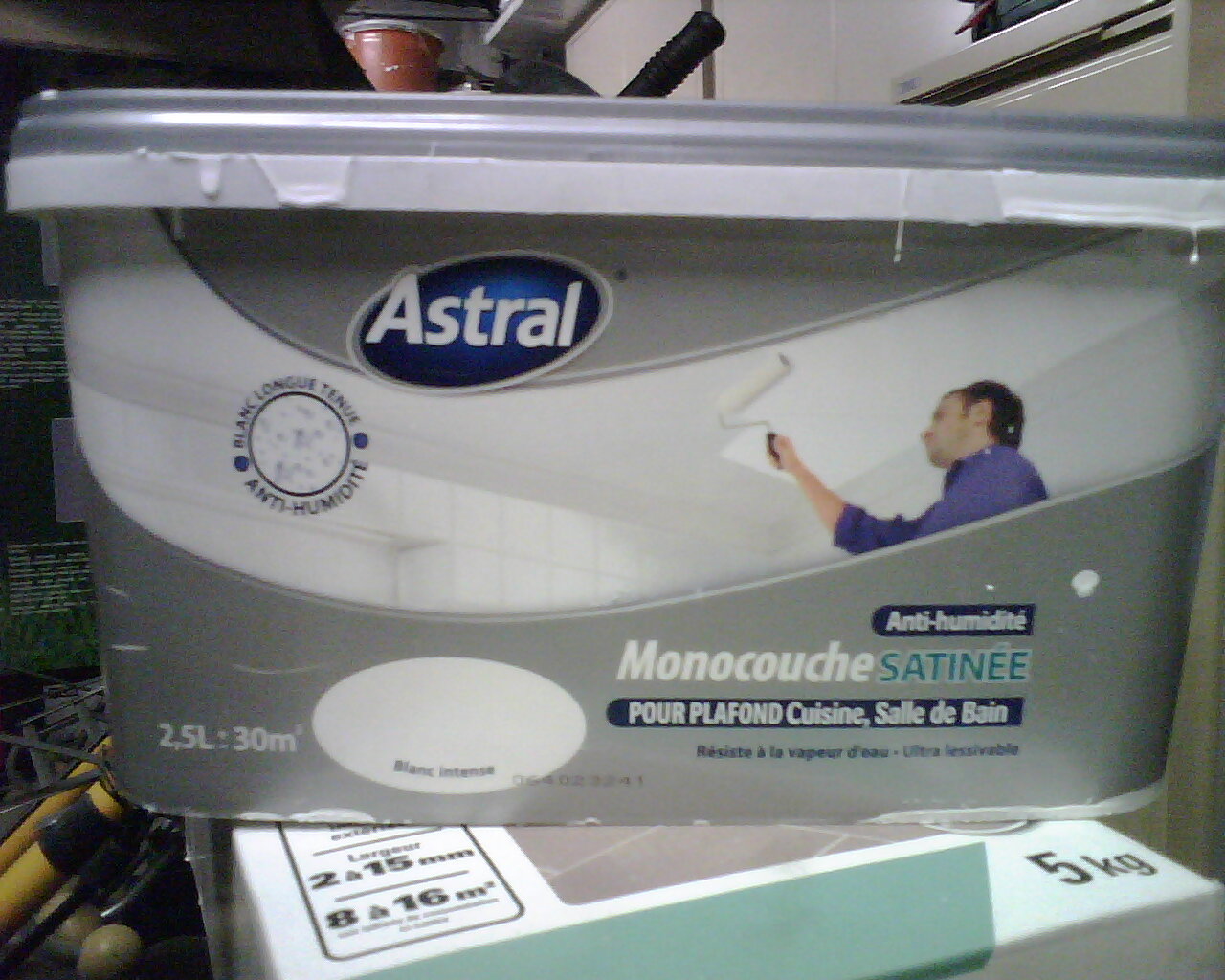

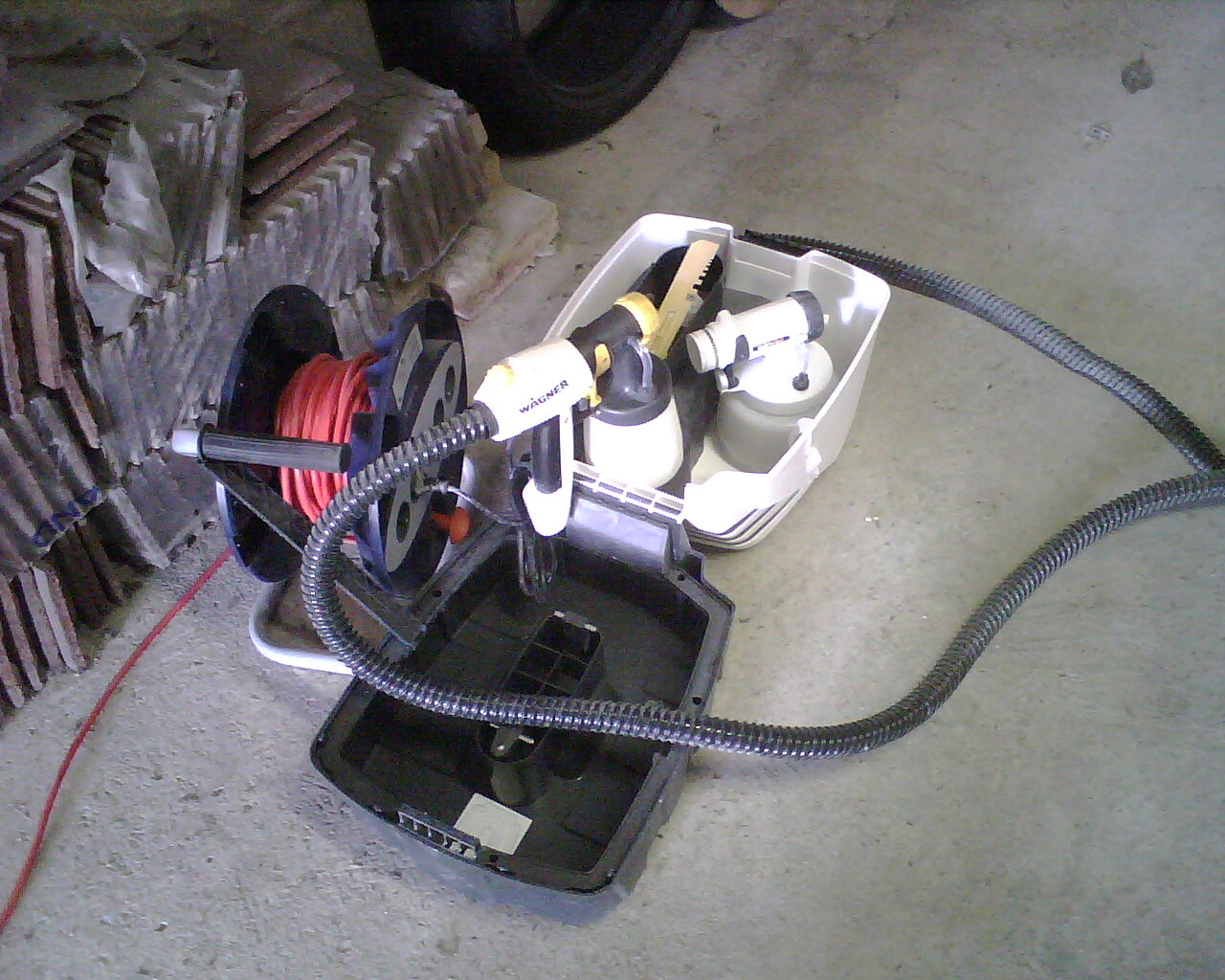

Le Pistolet Peinture Basse Pression et la Peinture utilisée.

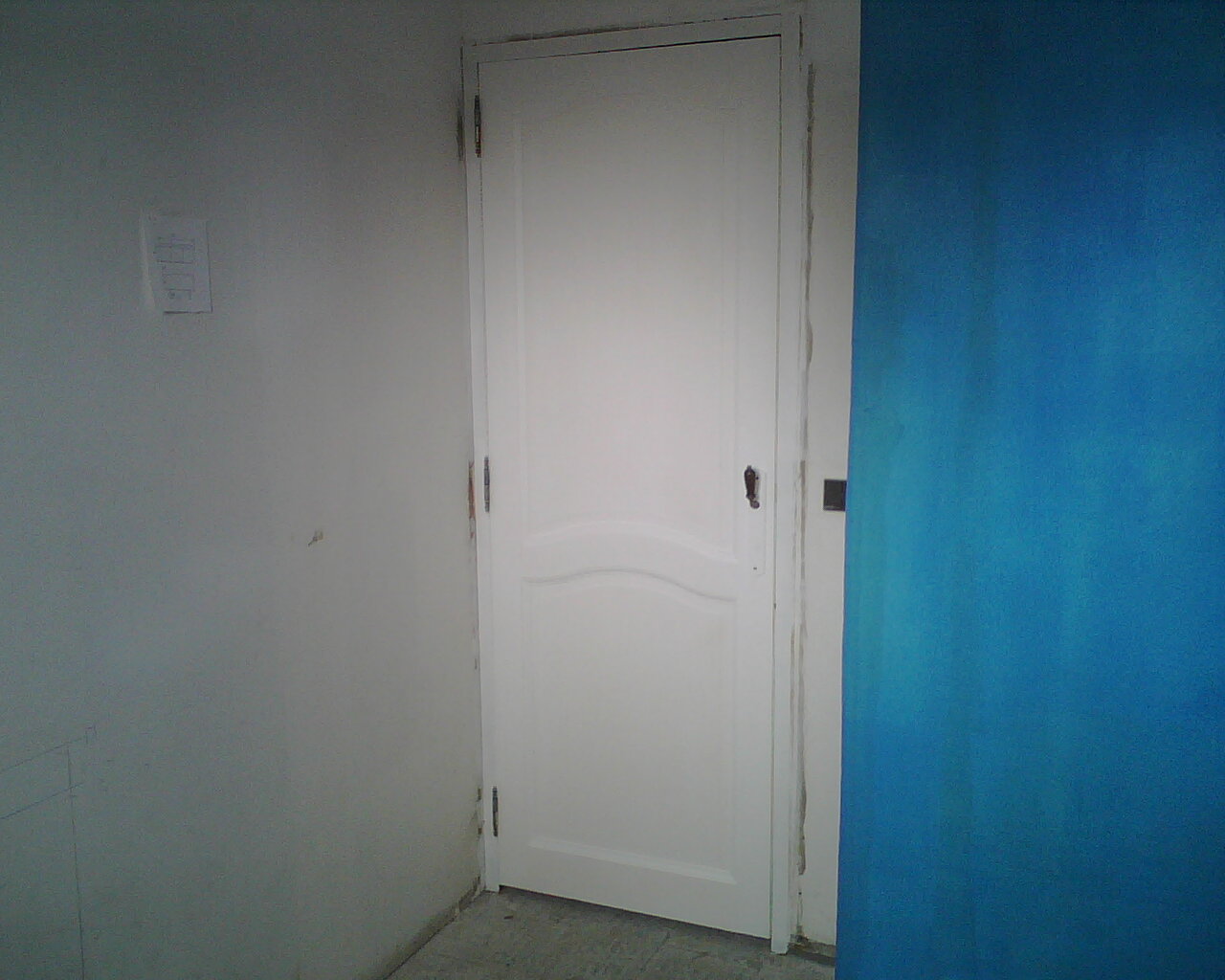

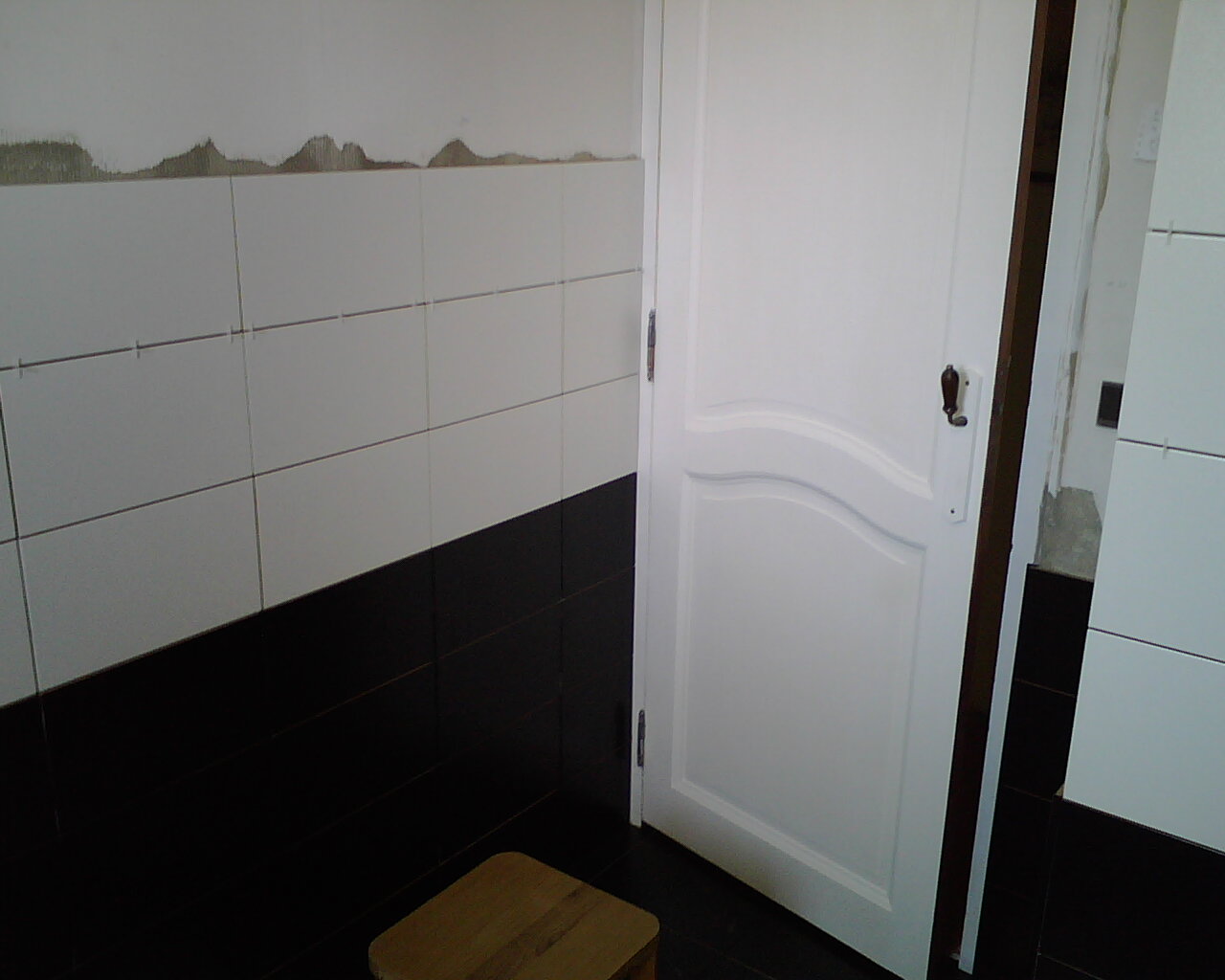

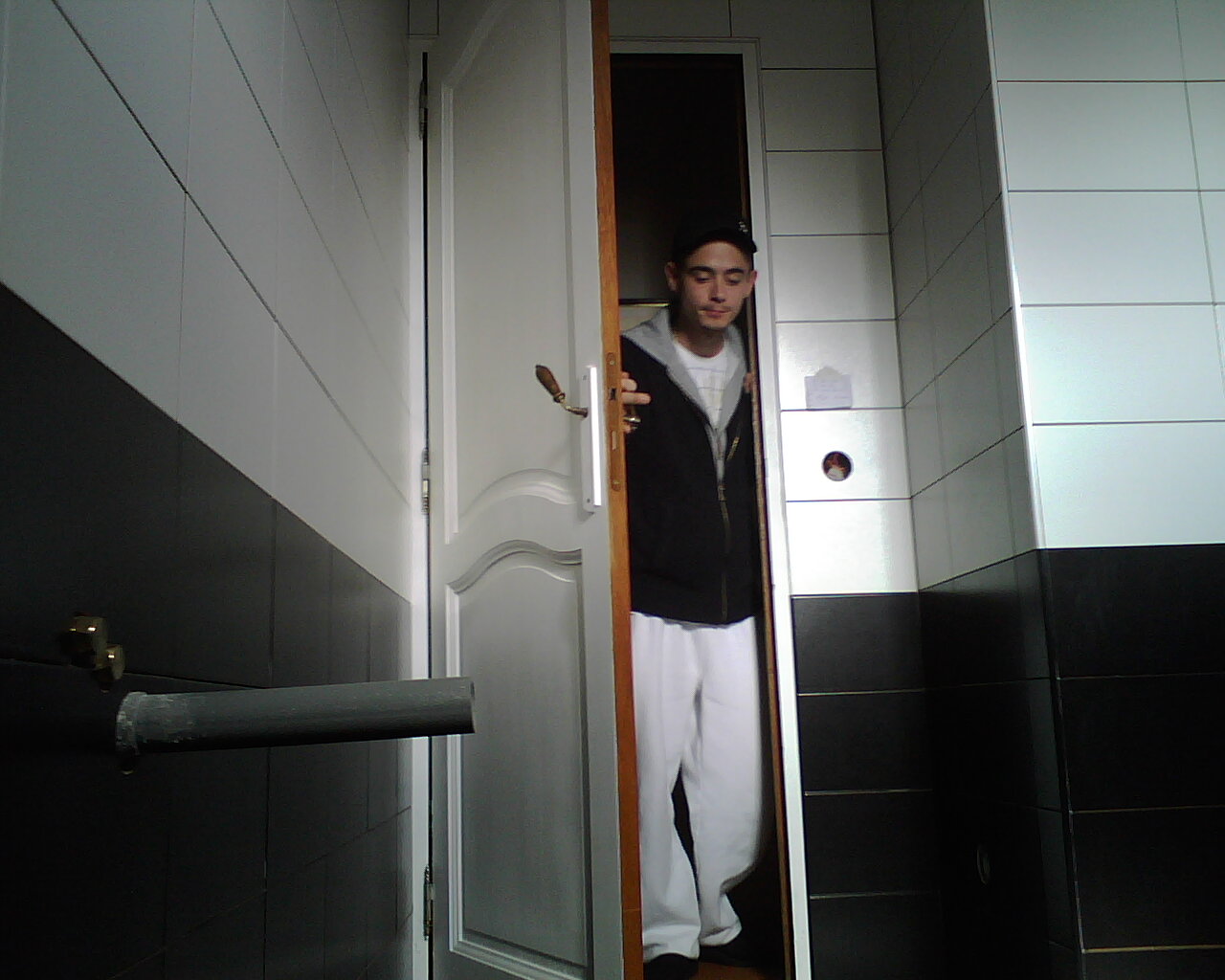

Mise en place de la porte...

Mise a jour 2 : 05/09/2011

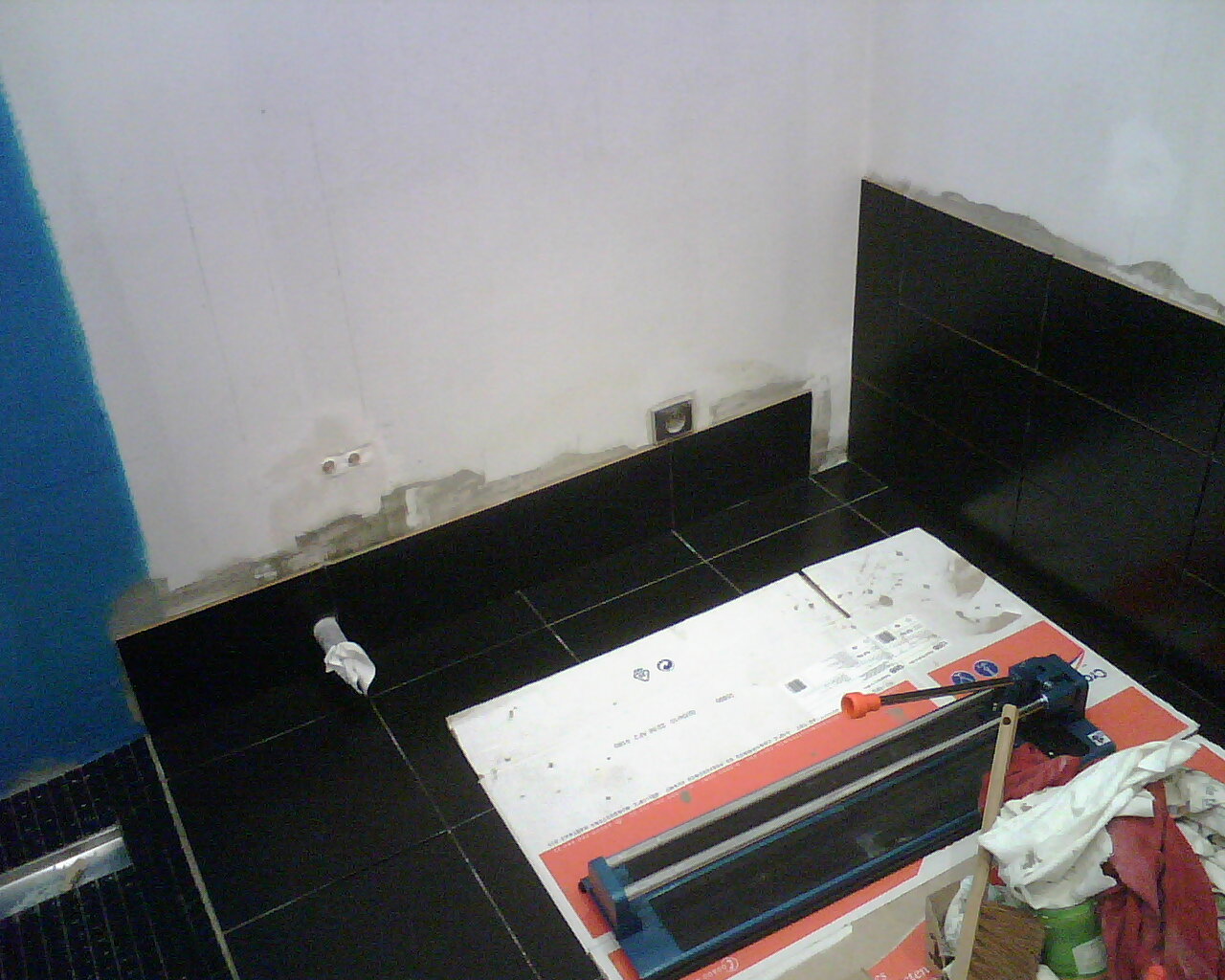

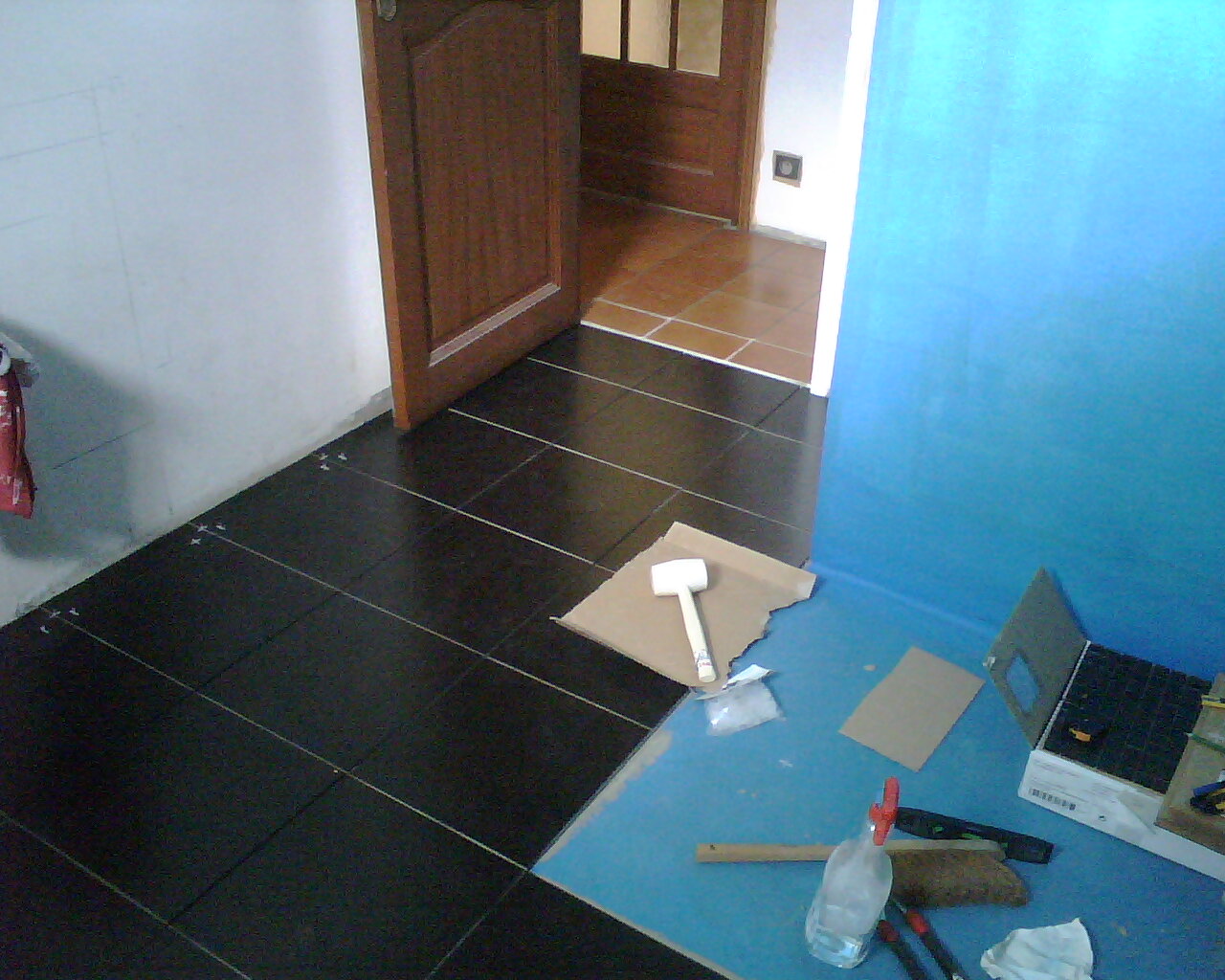

Carrelage au Sol ... 06-07/2011:

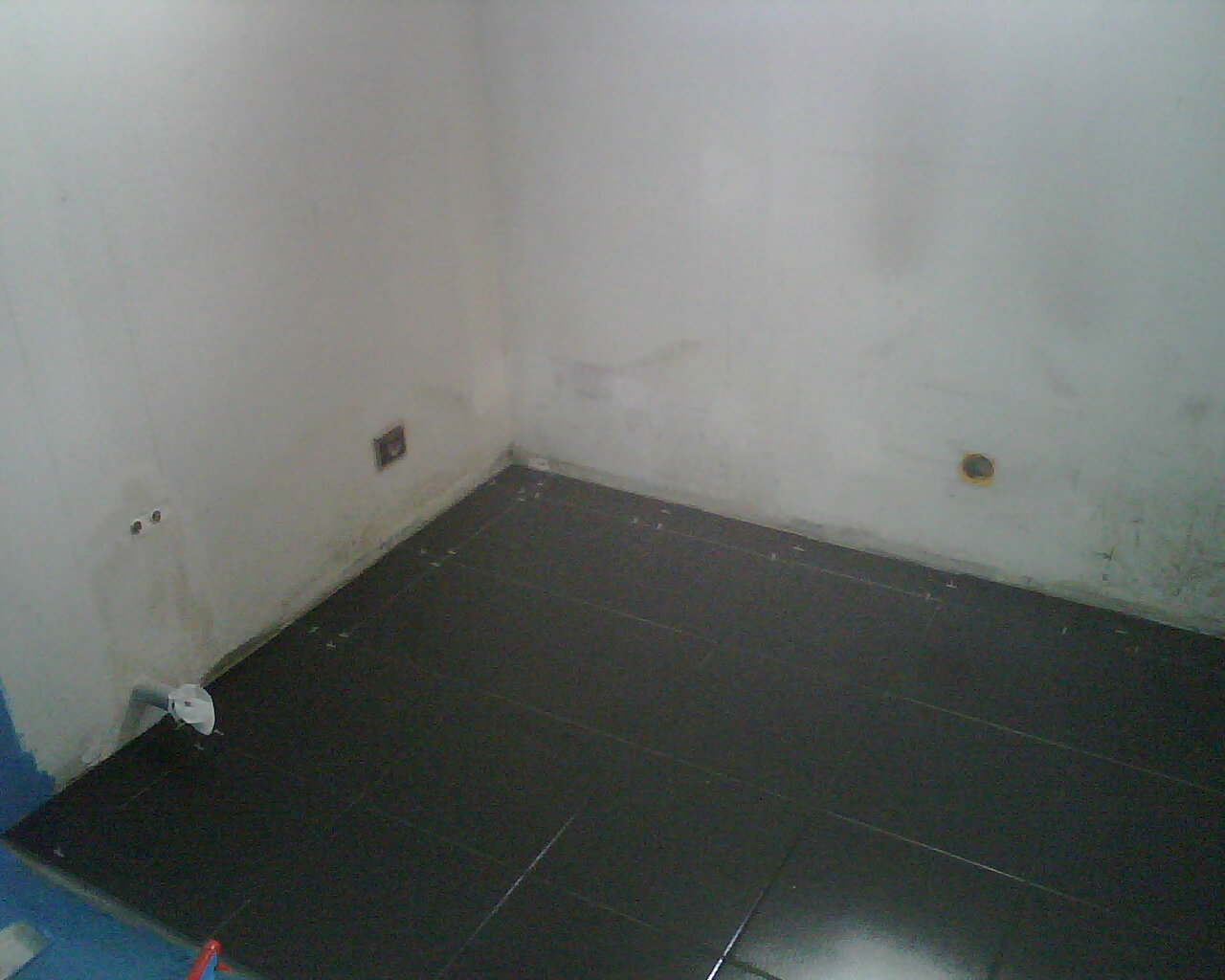

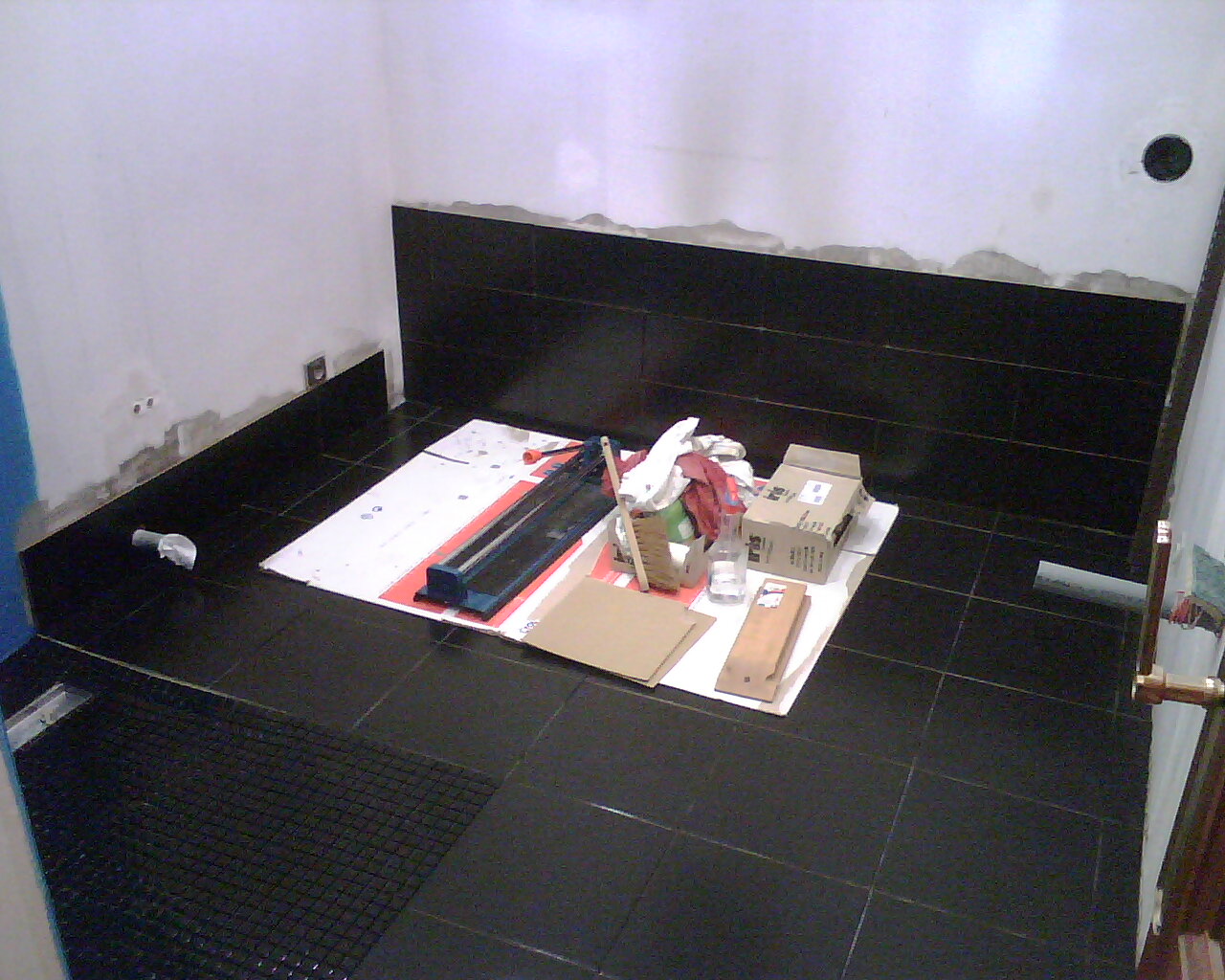

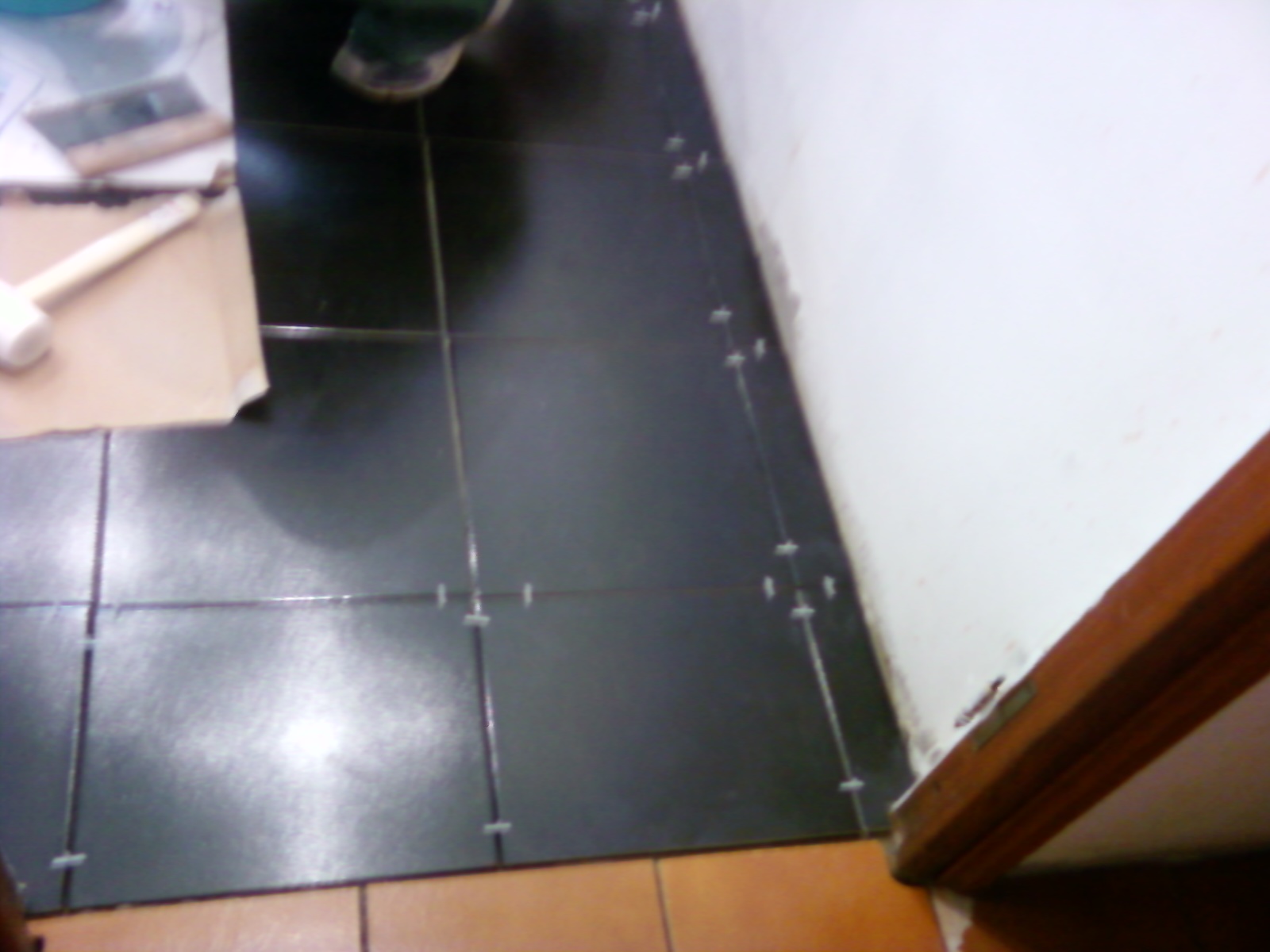

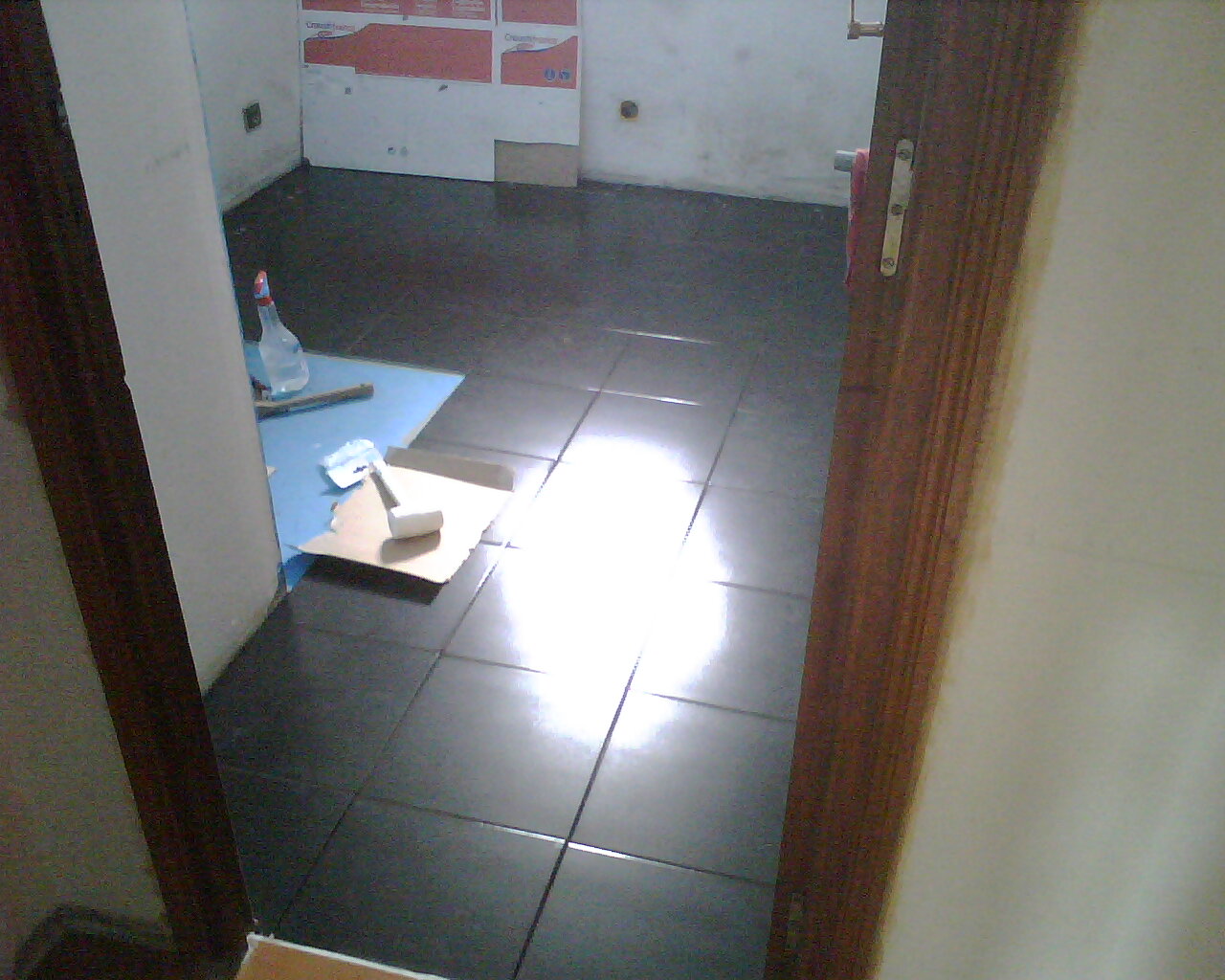

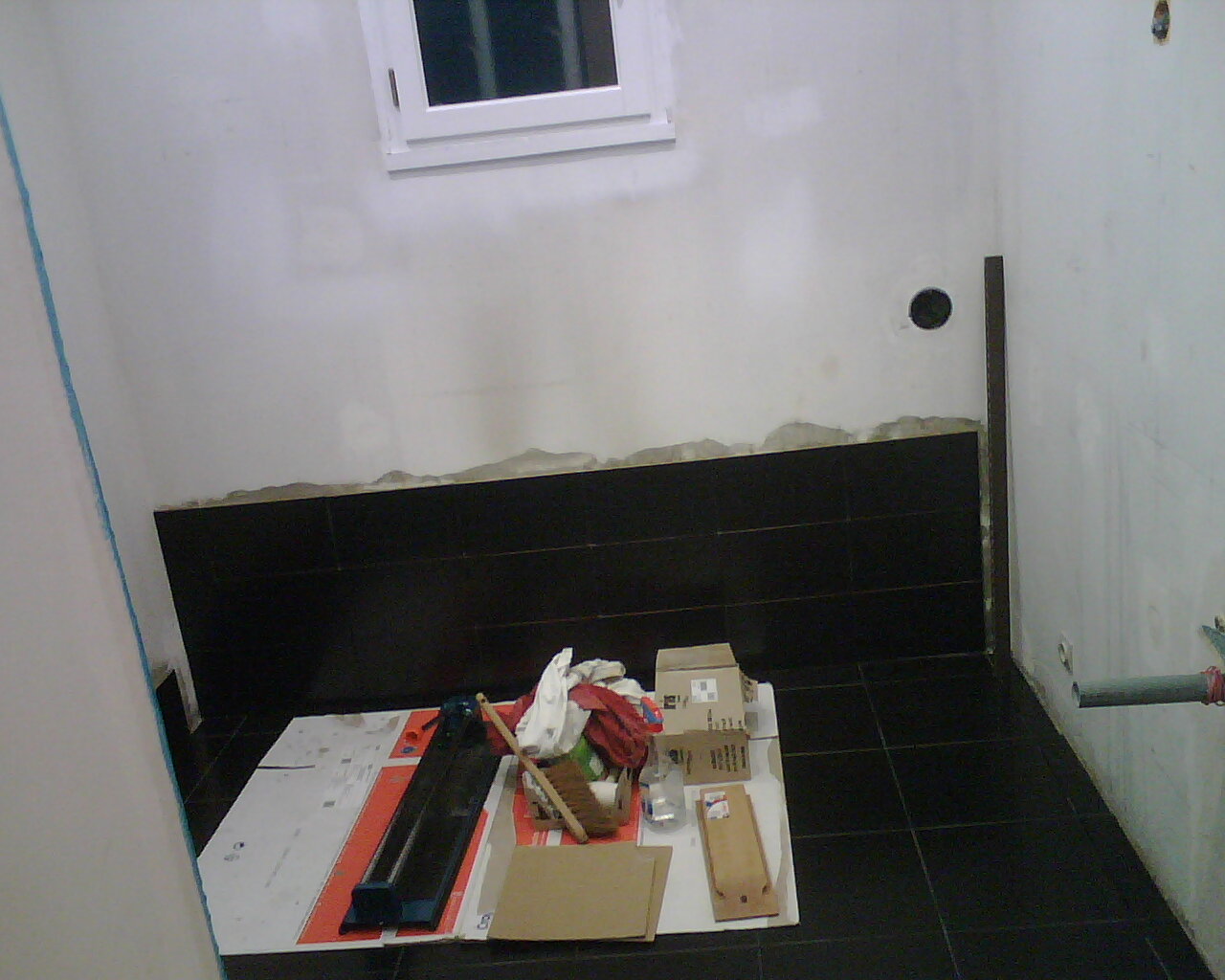

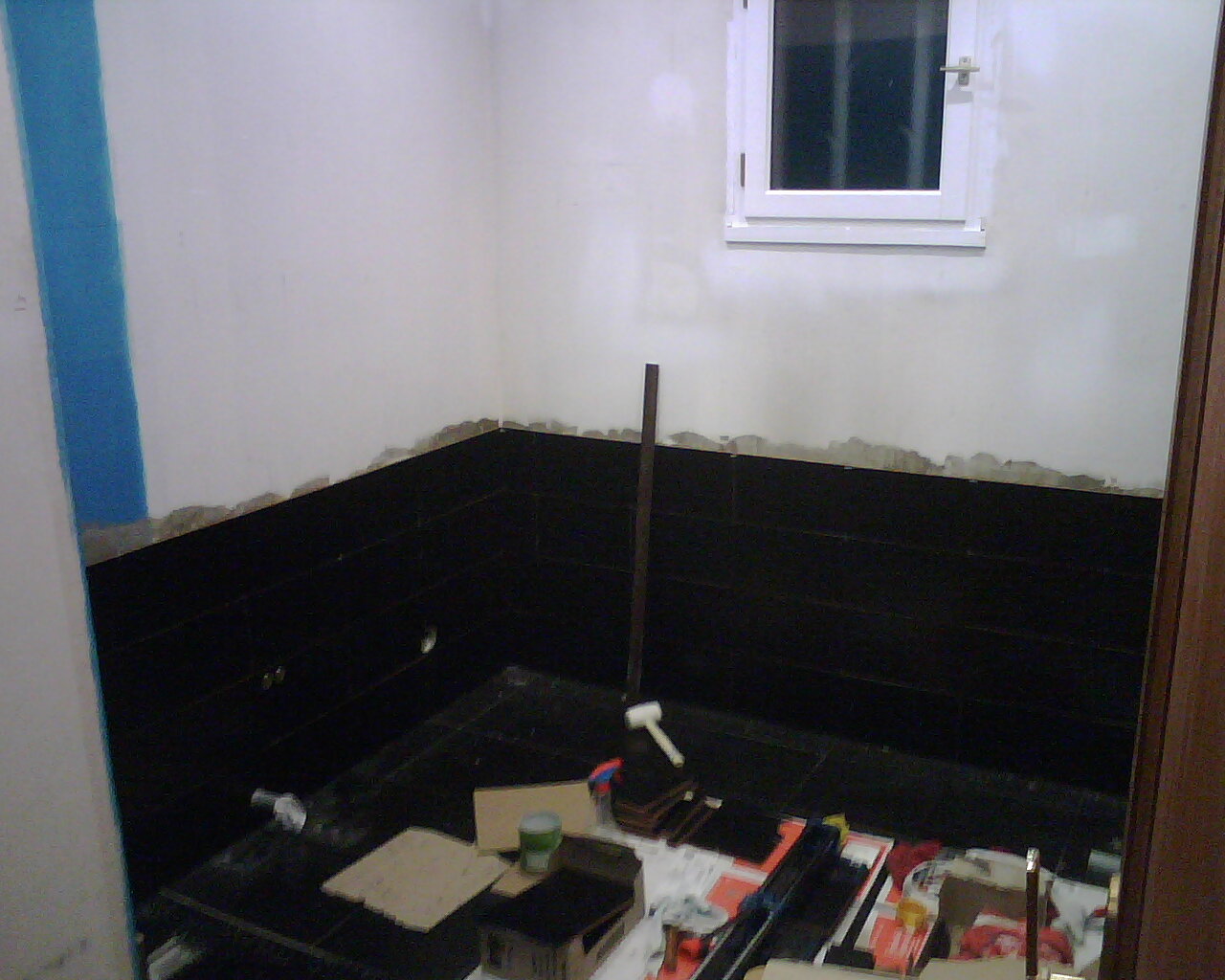

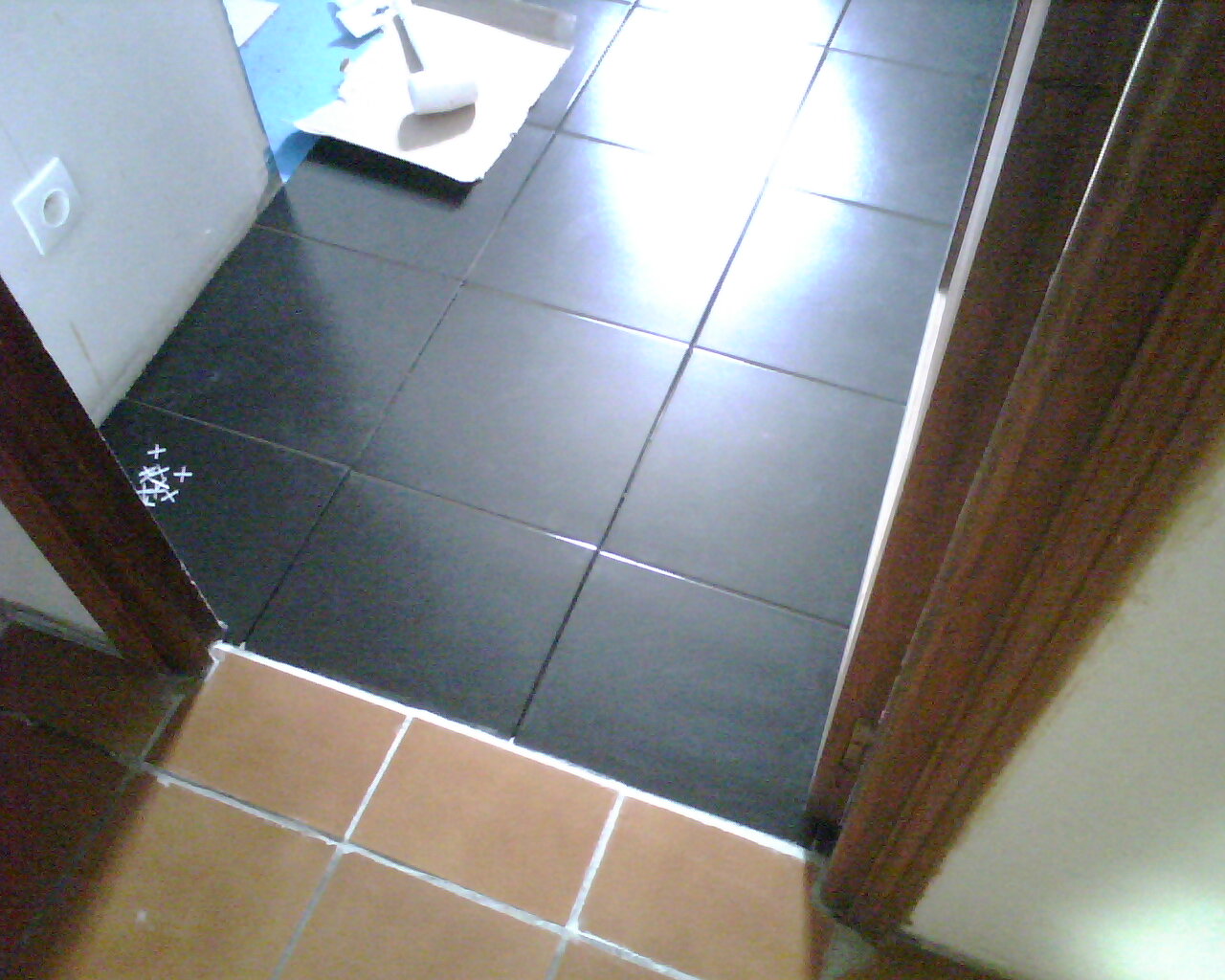

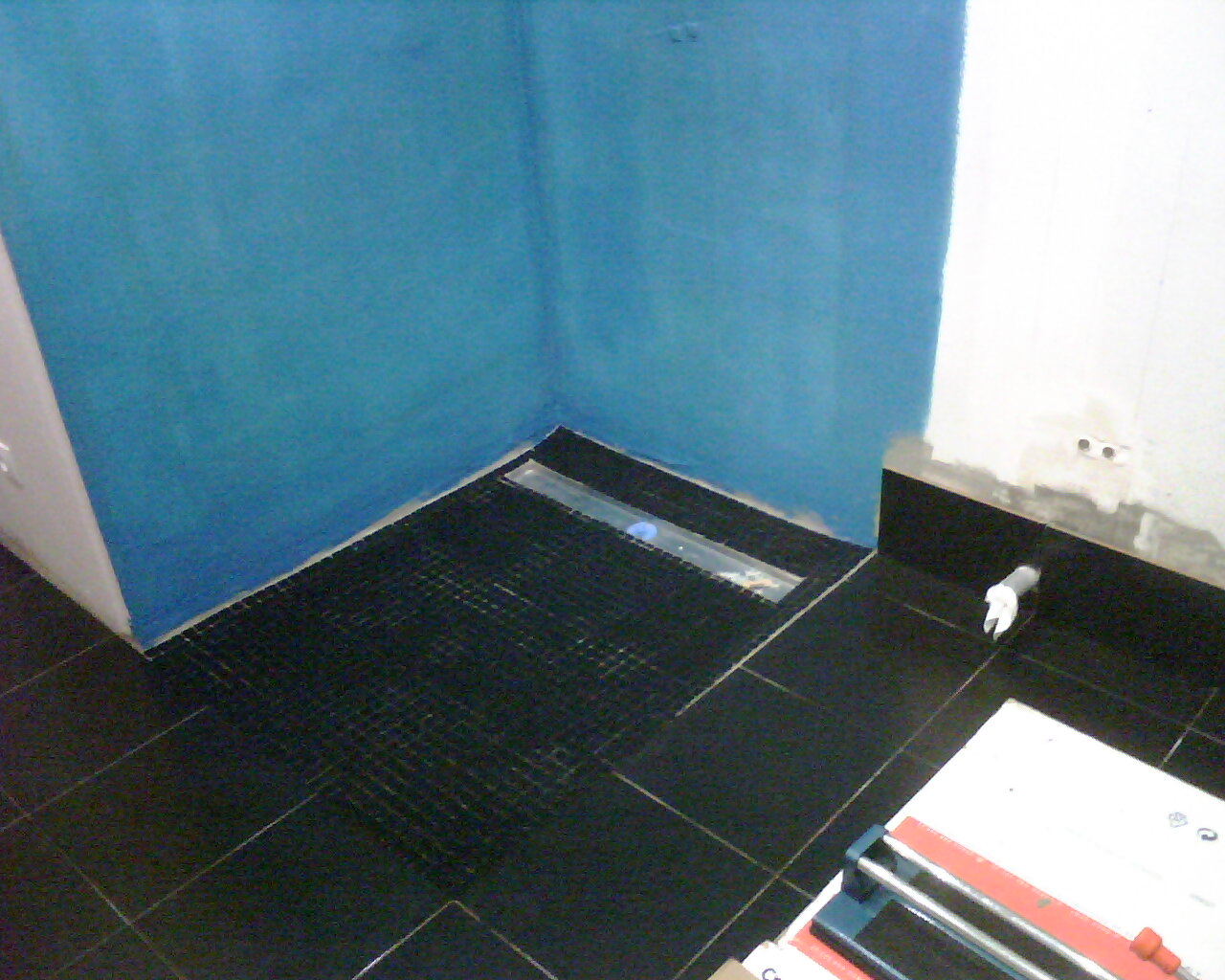

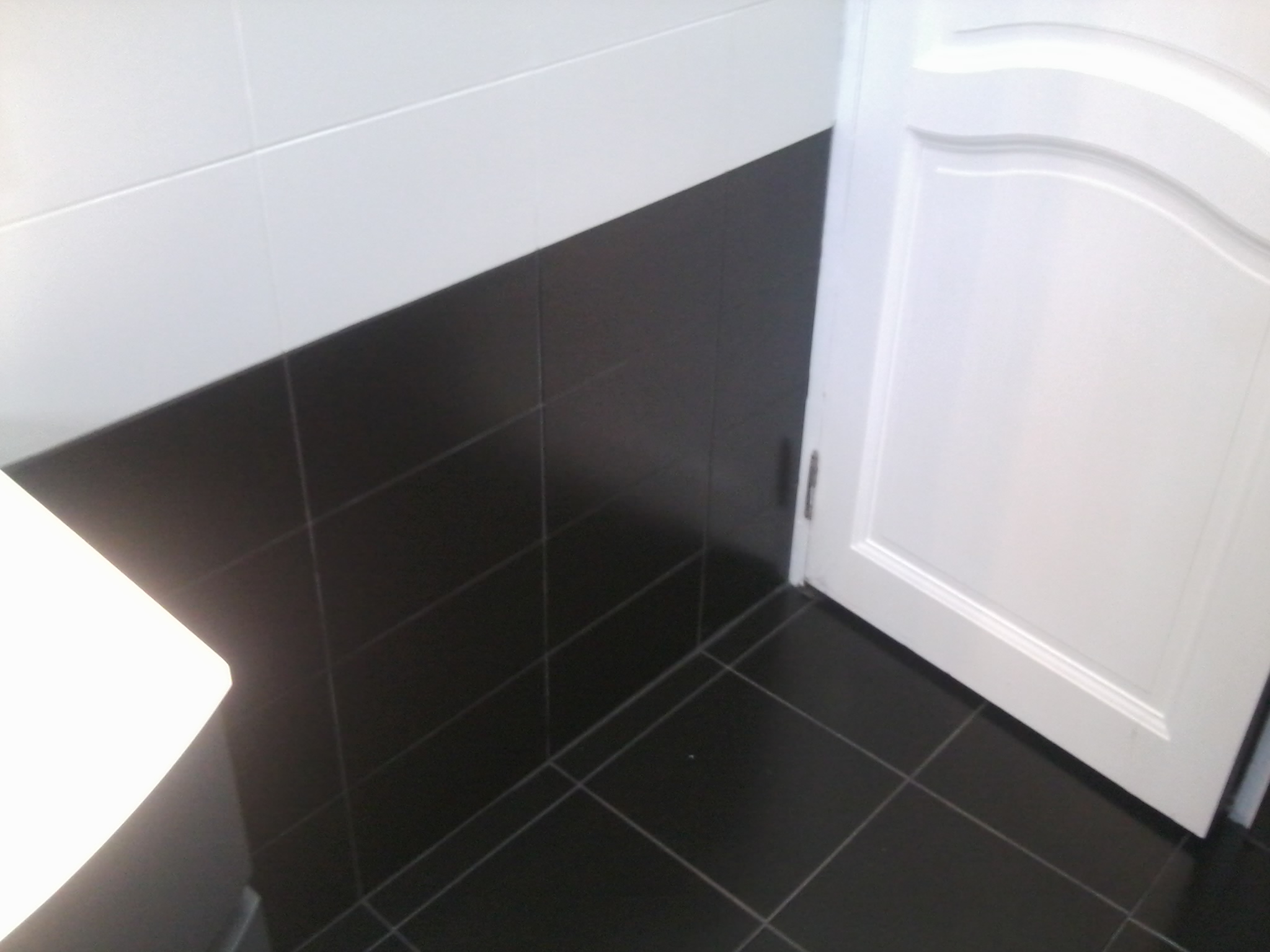

Pose du carrelage noir (Effet carbone) au sol... 2 jours de boulot...

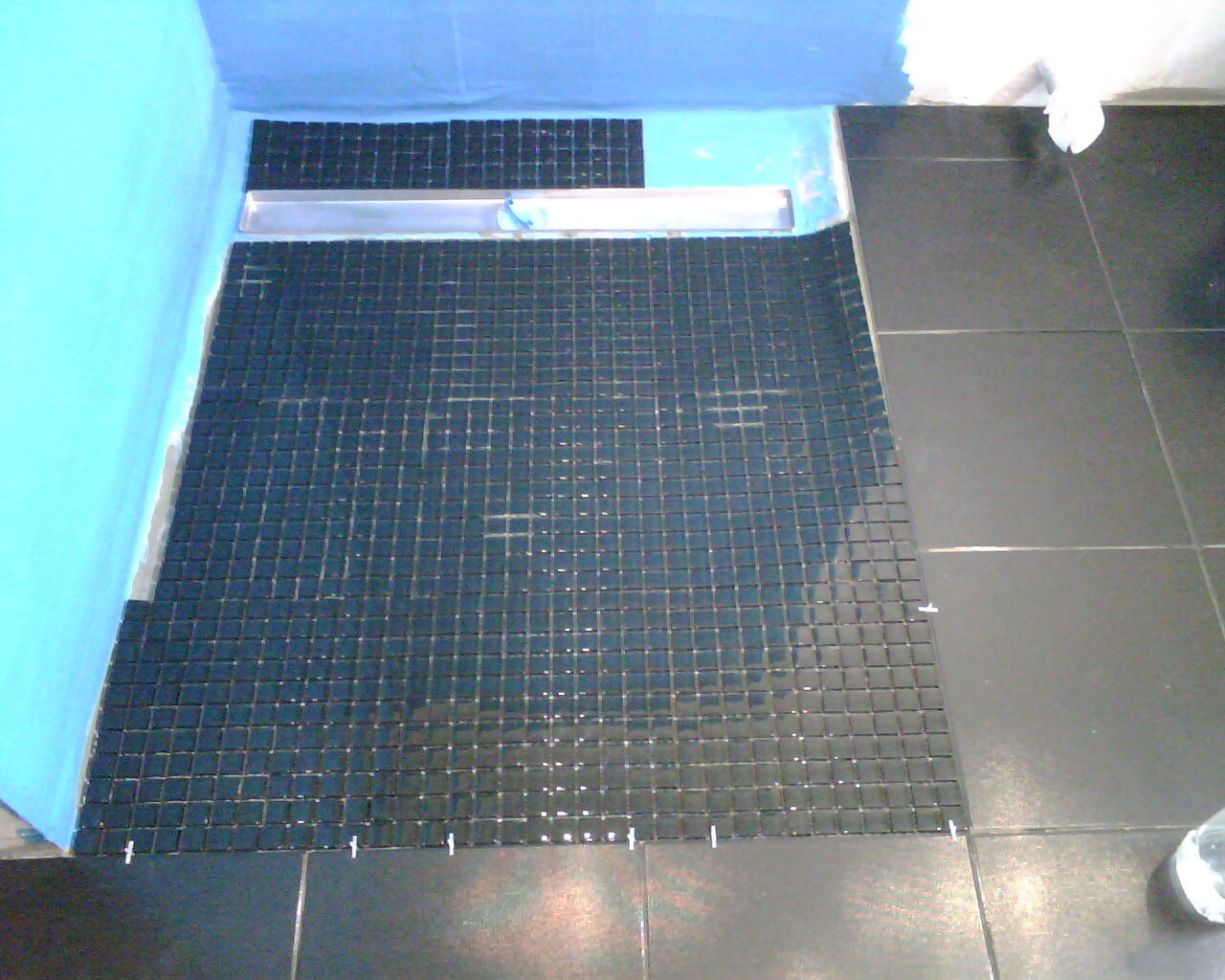

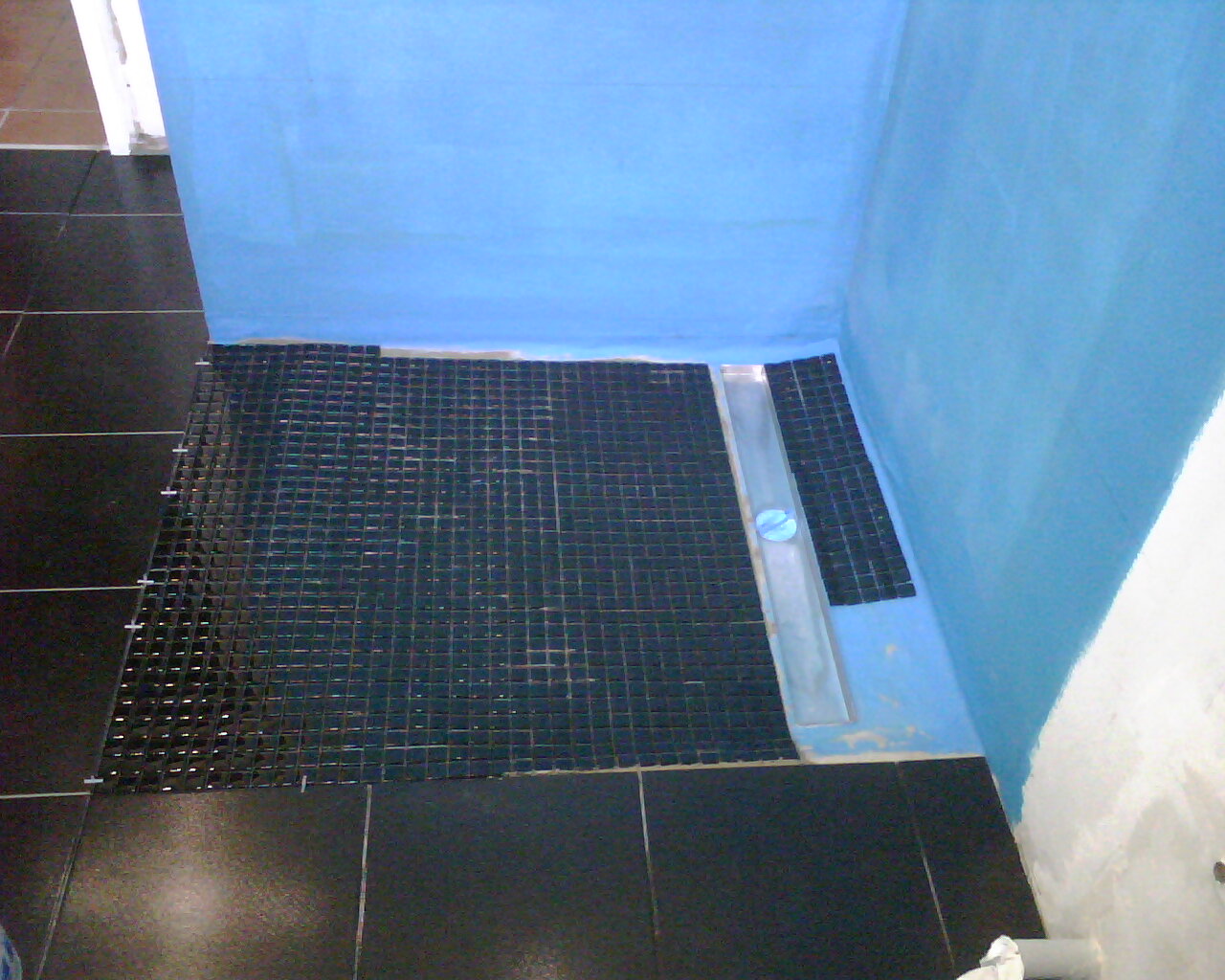

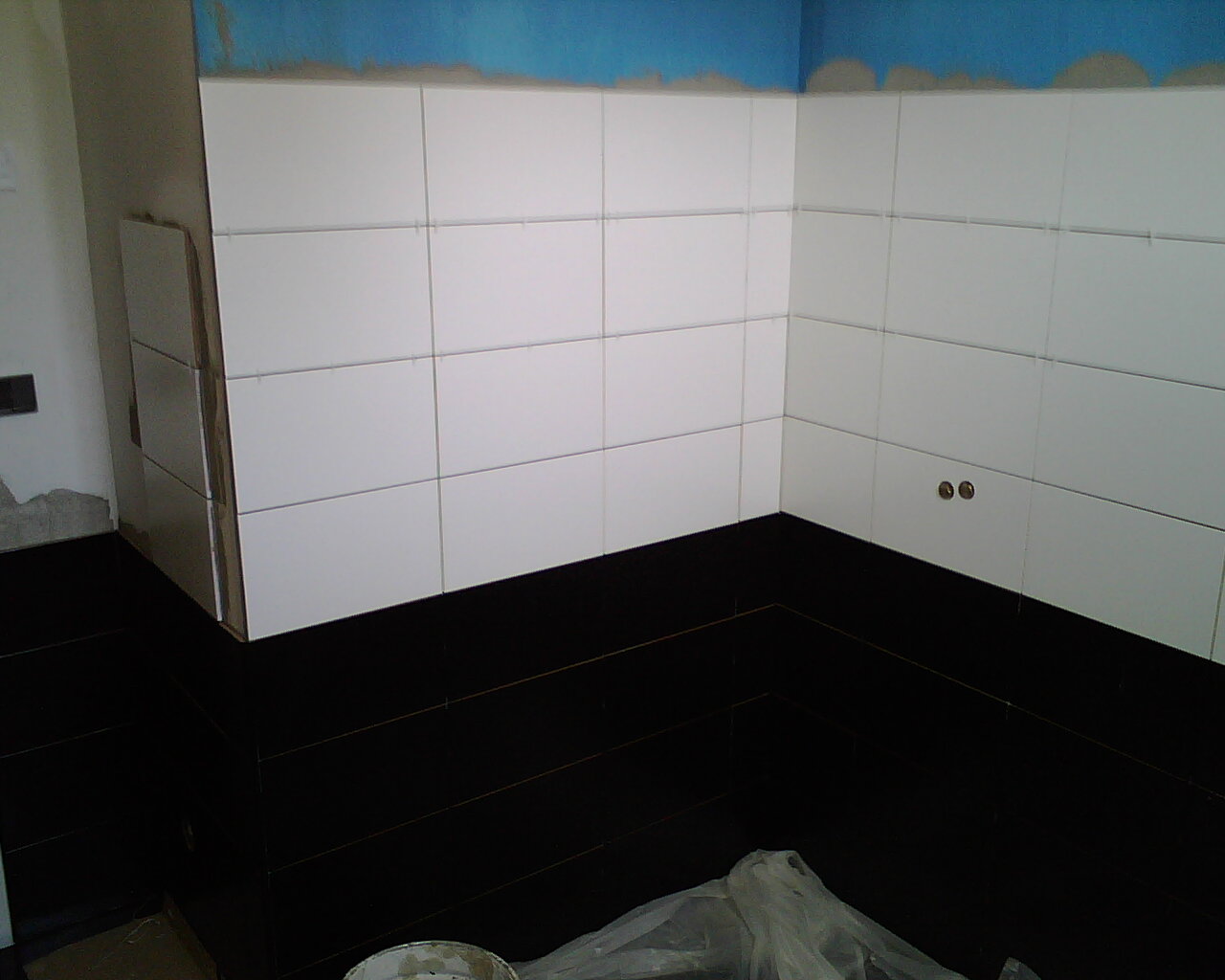

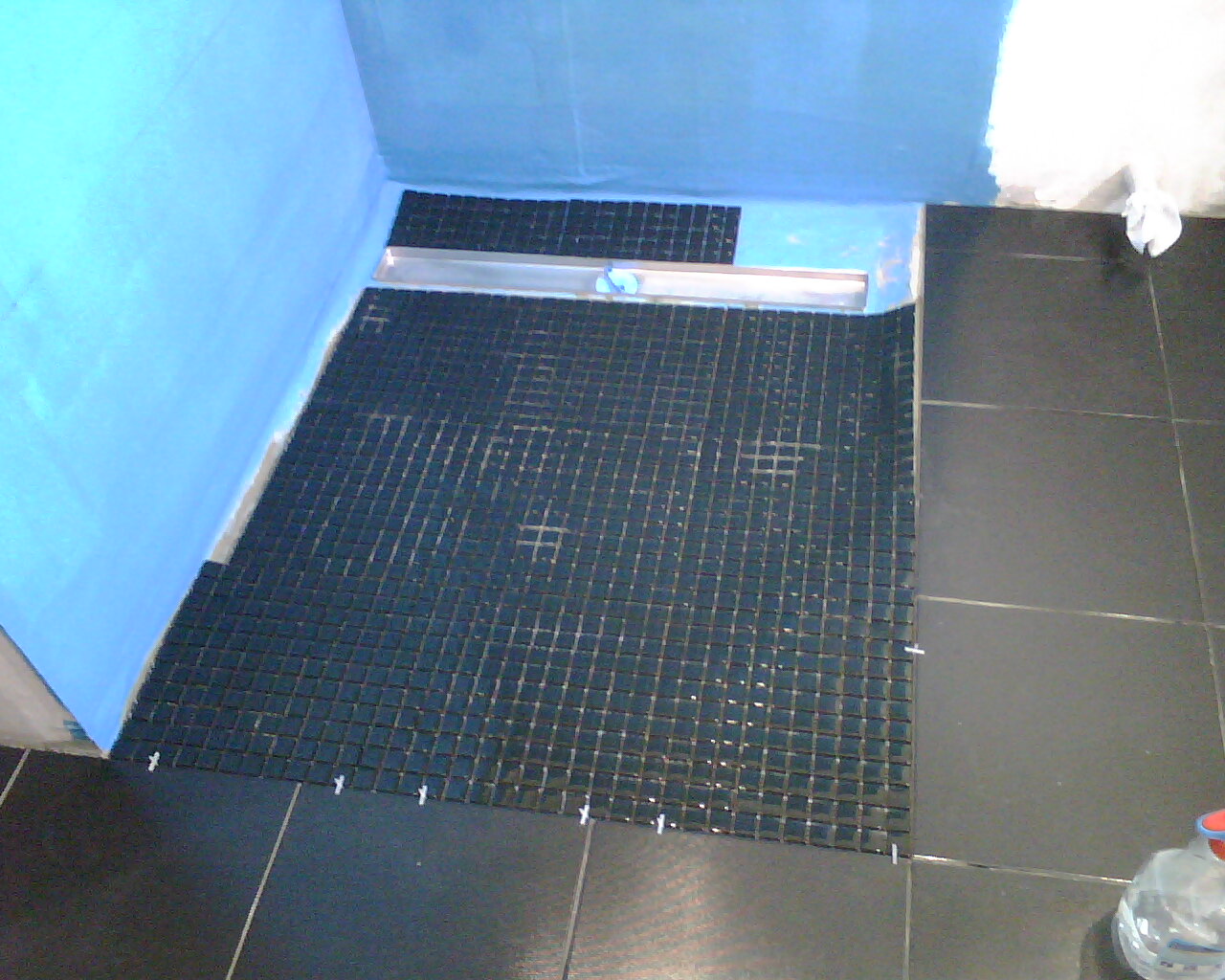

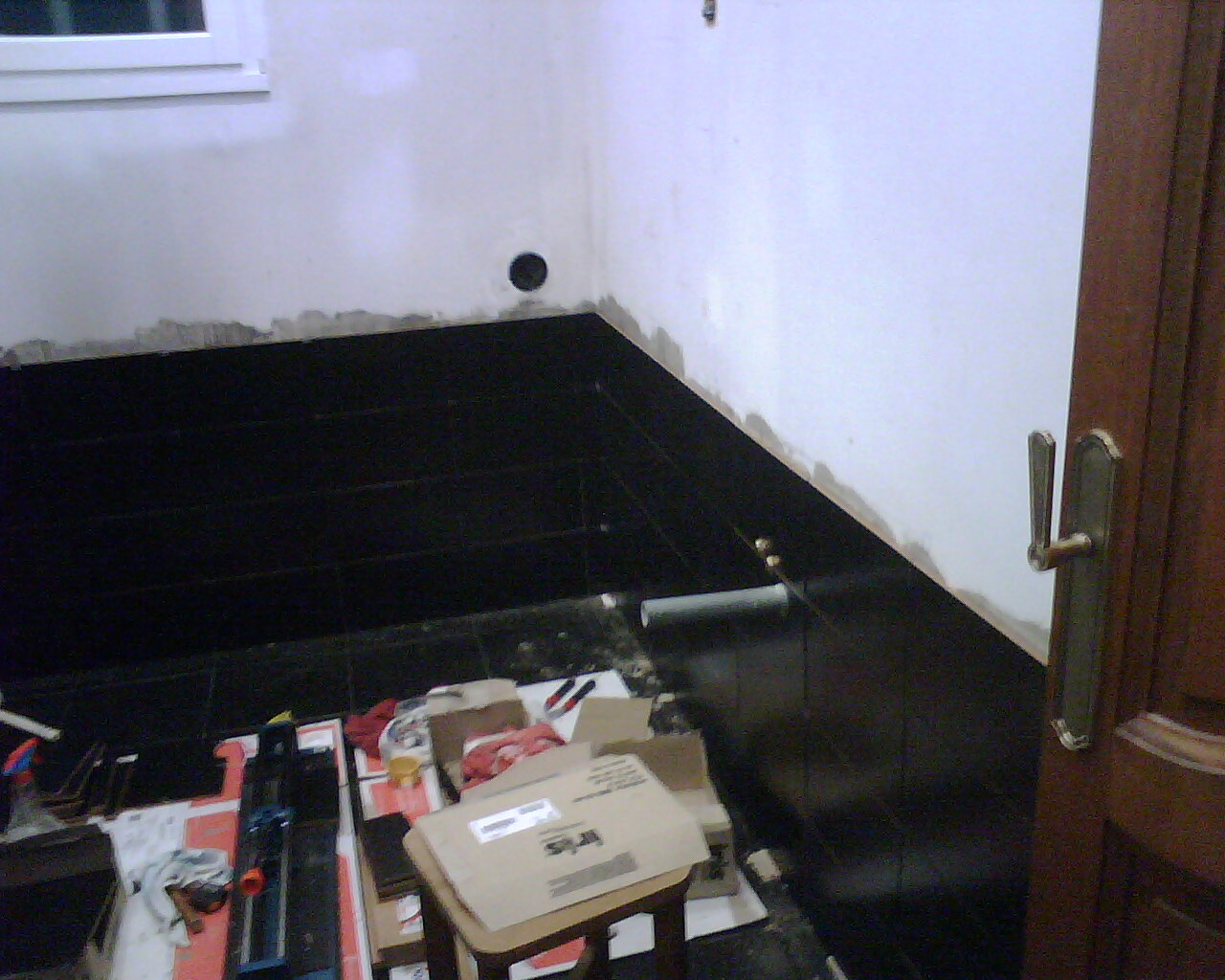

Carrelage (Mosaïque) Douche et Carrelage Mural :

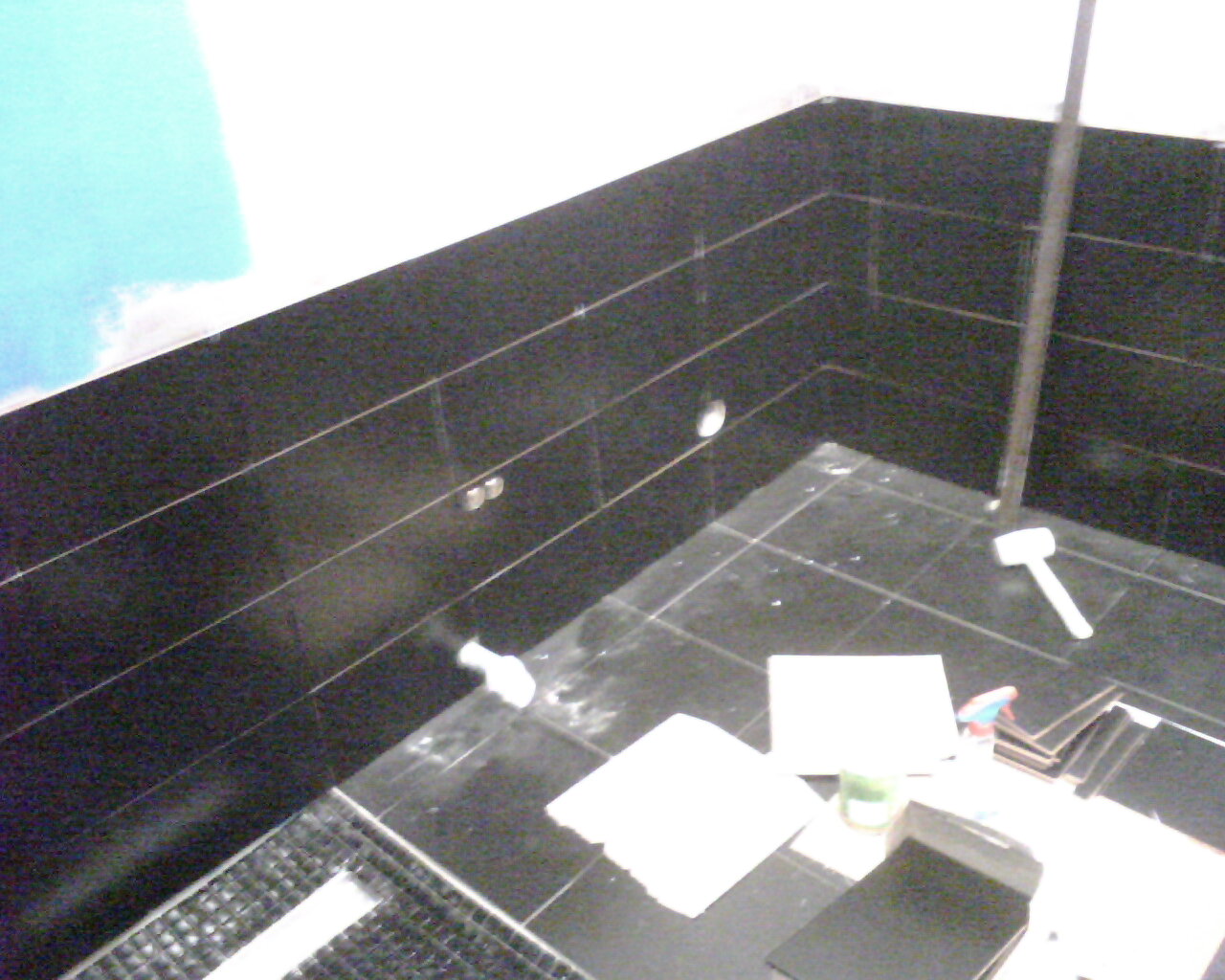

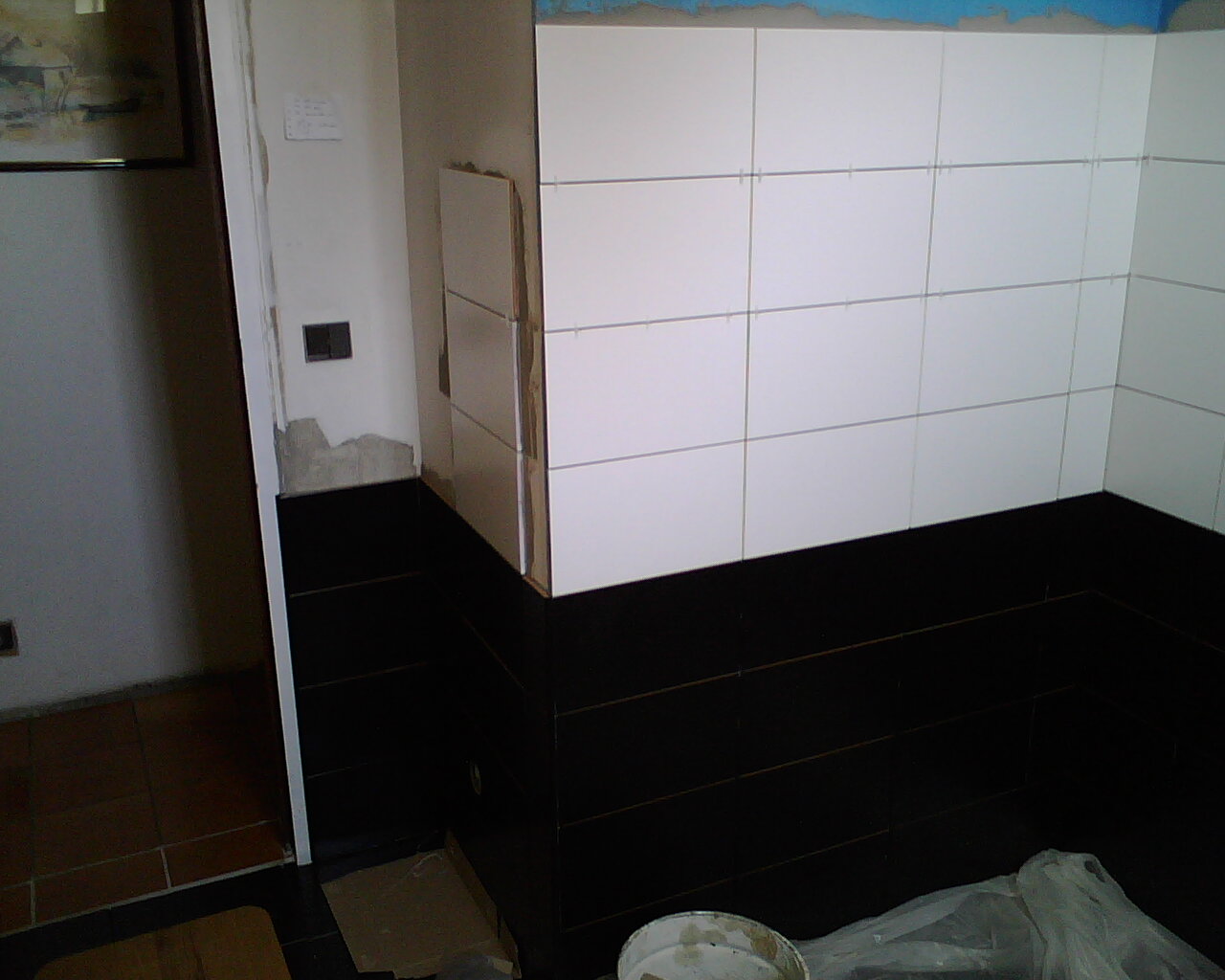

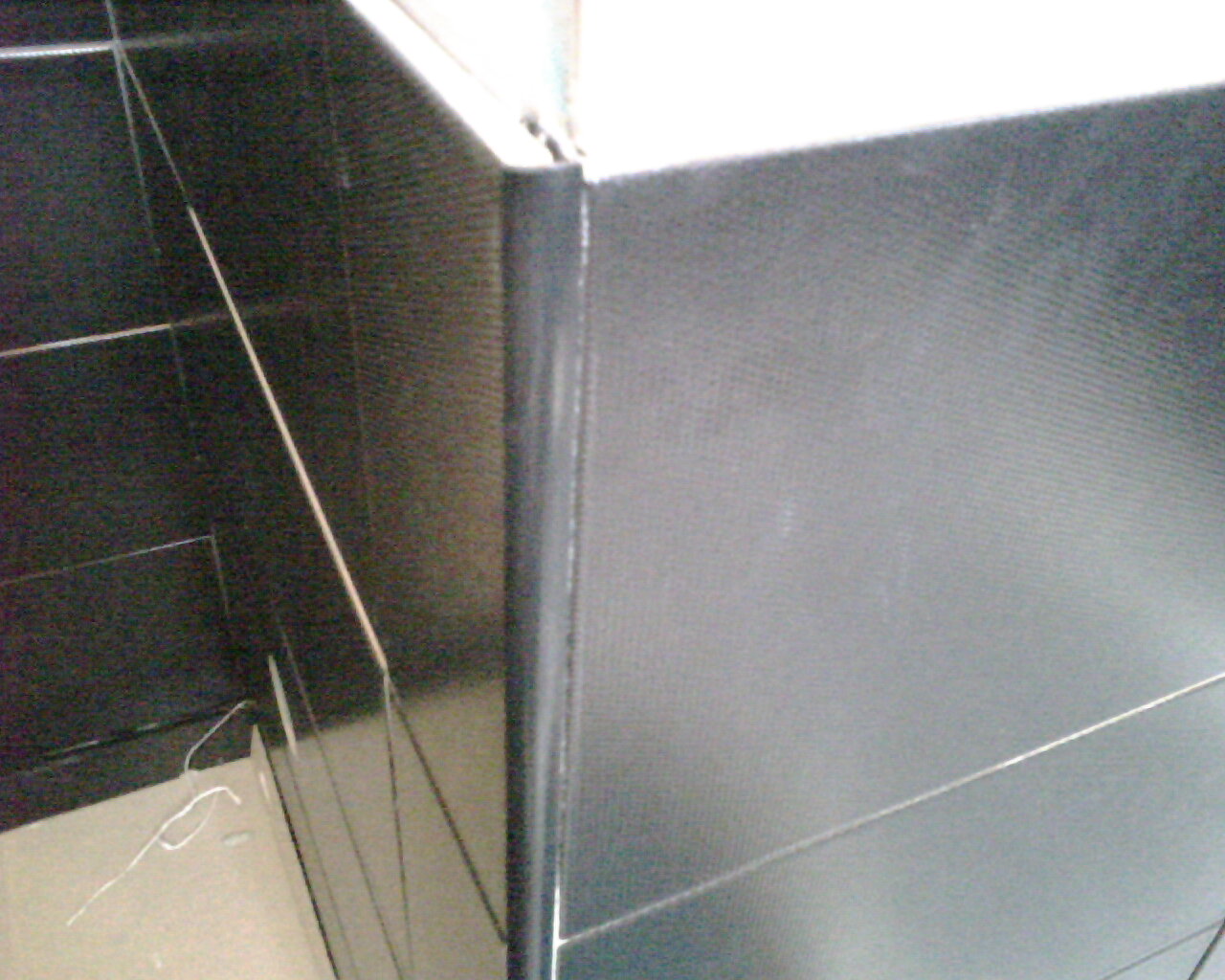

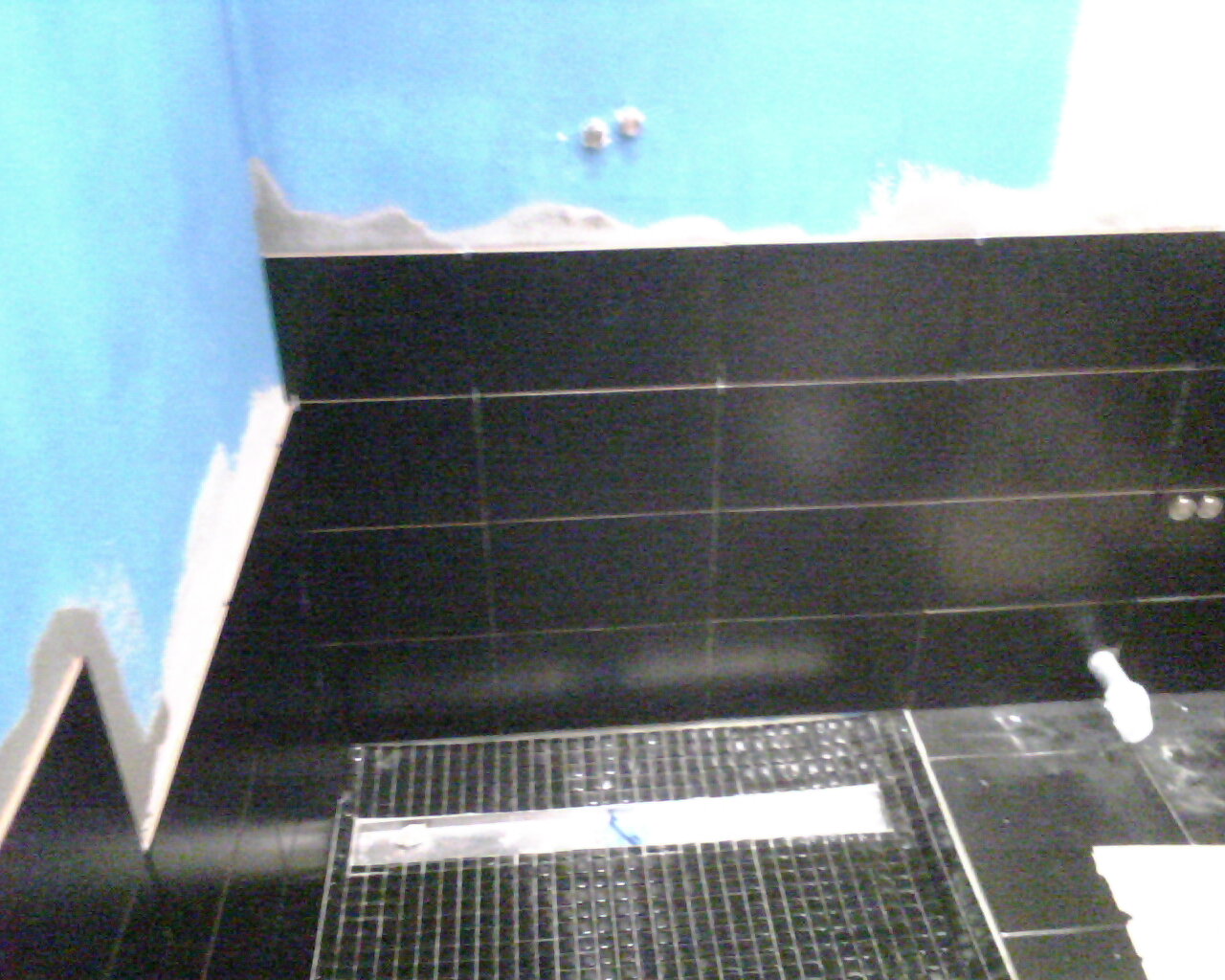

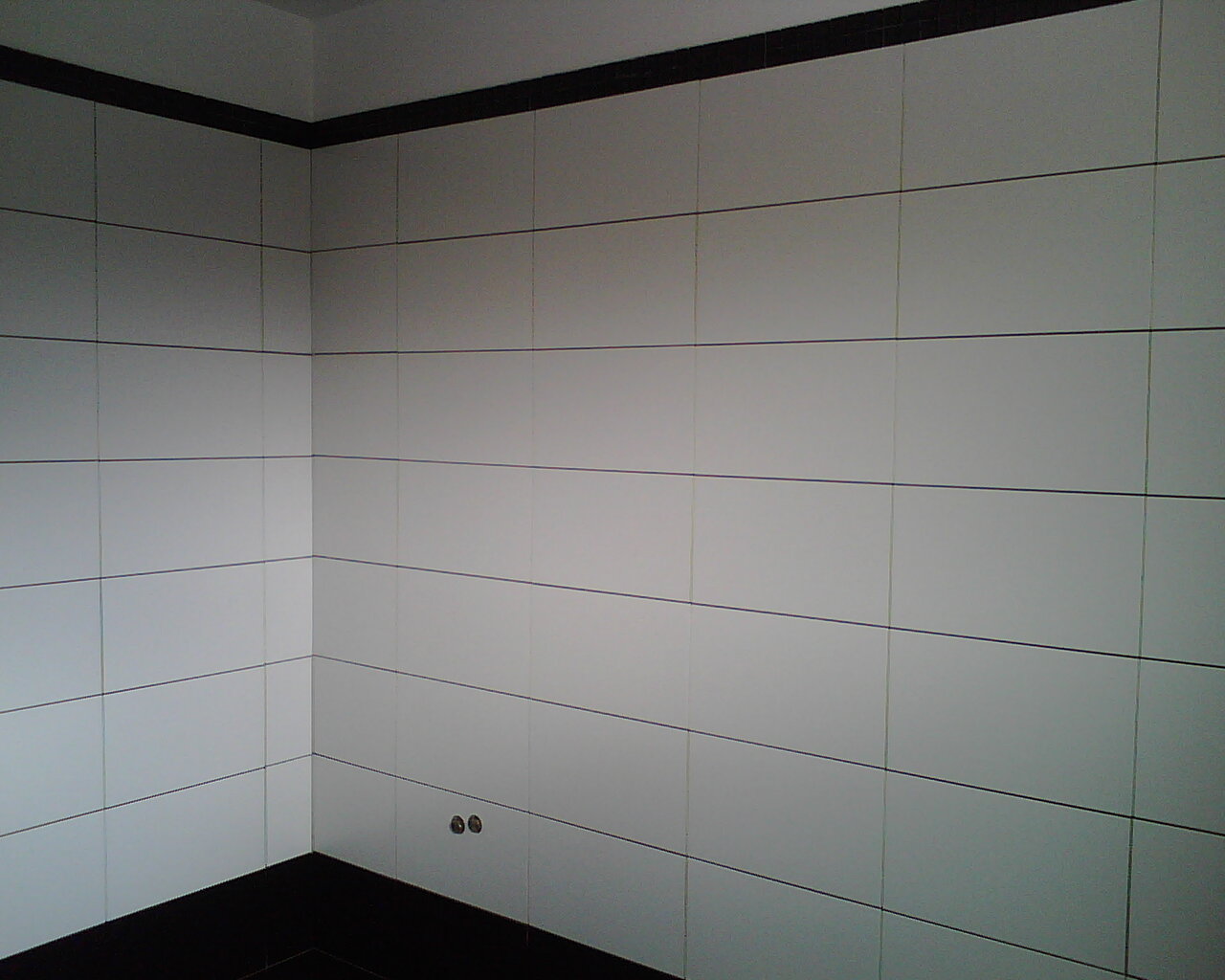

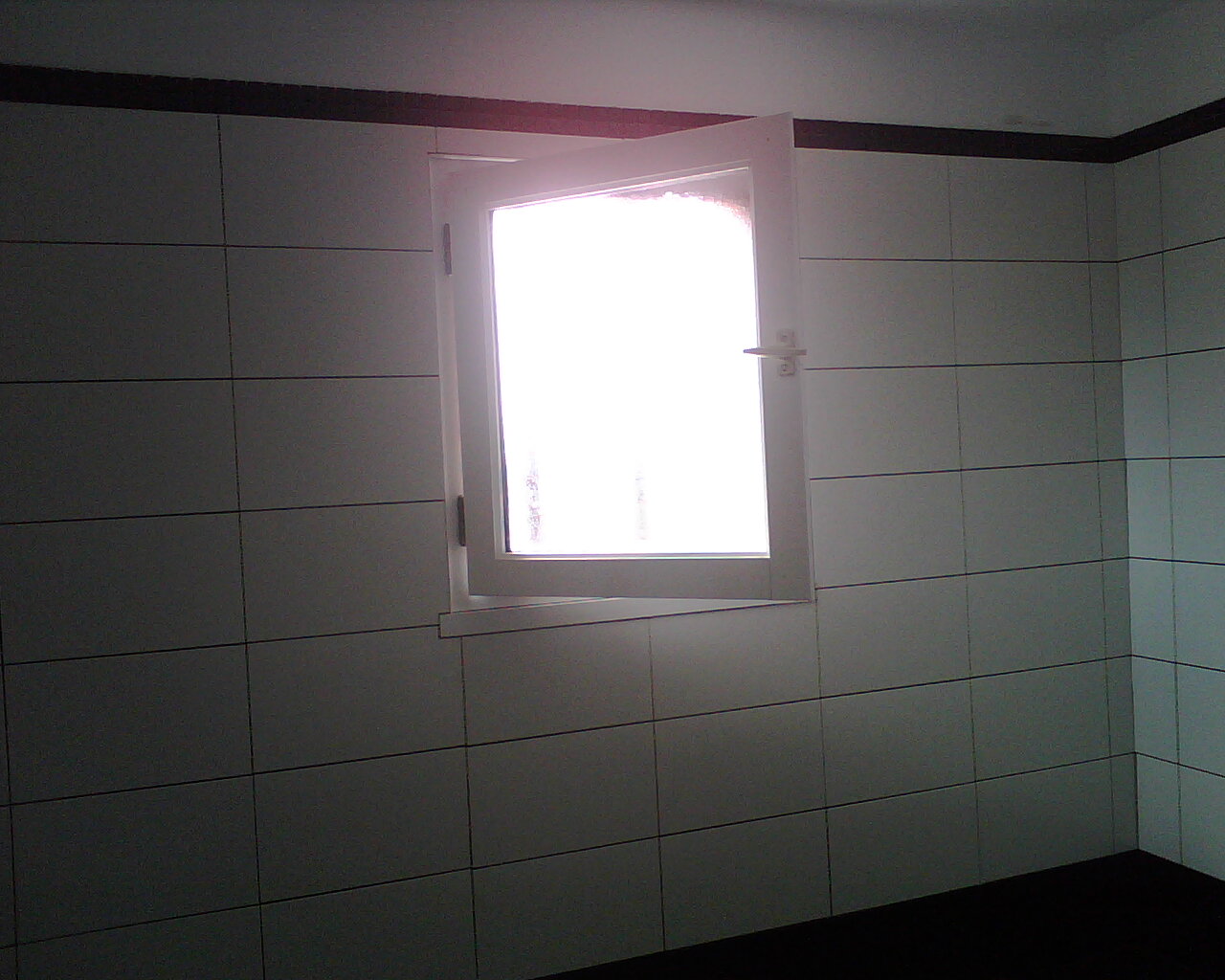

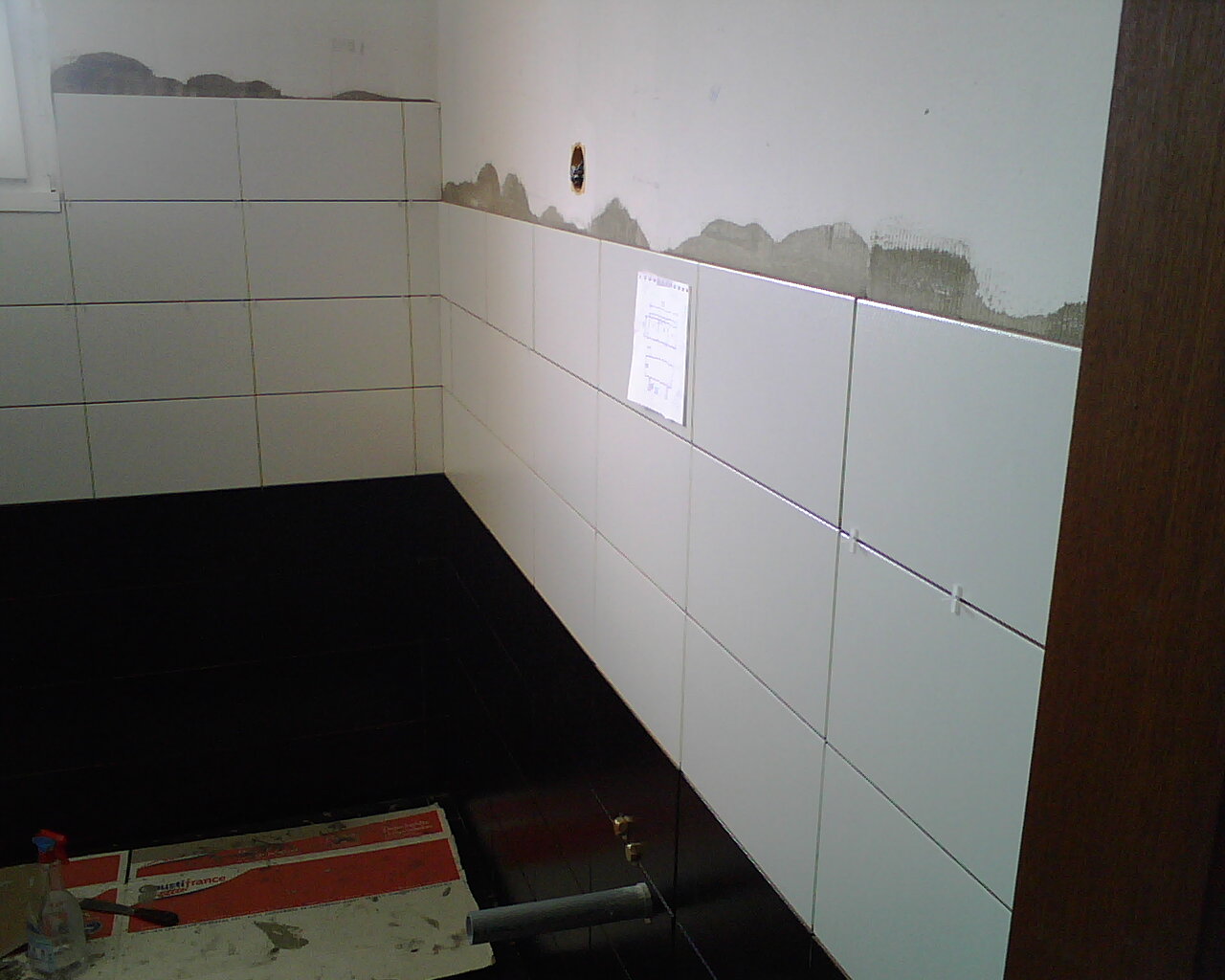

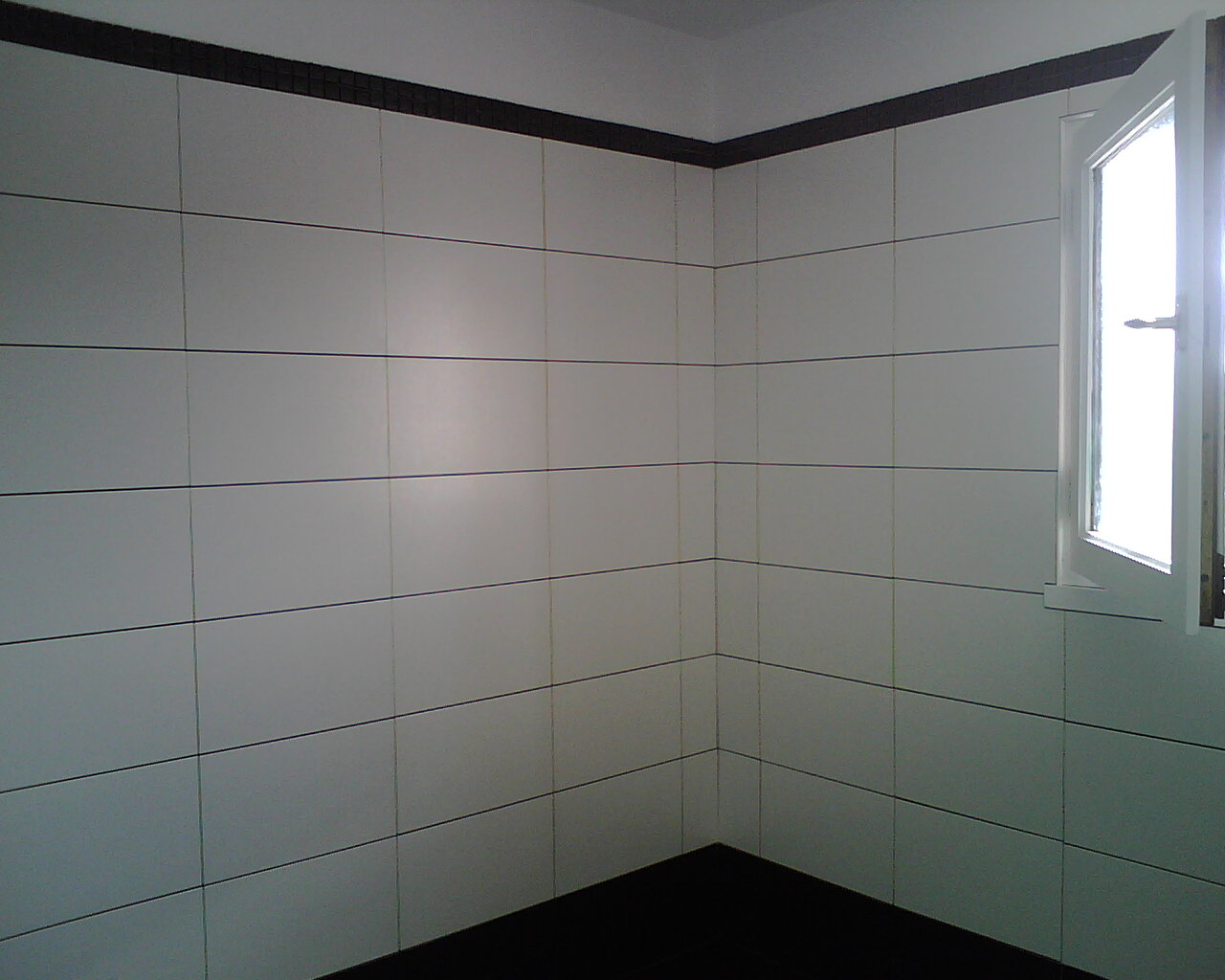

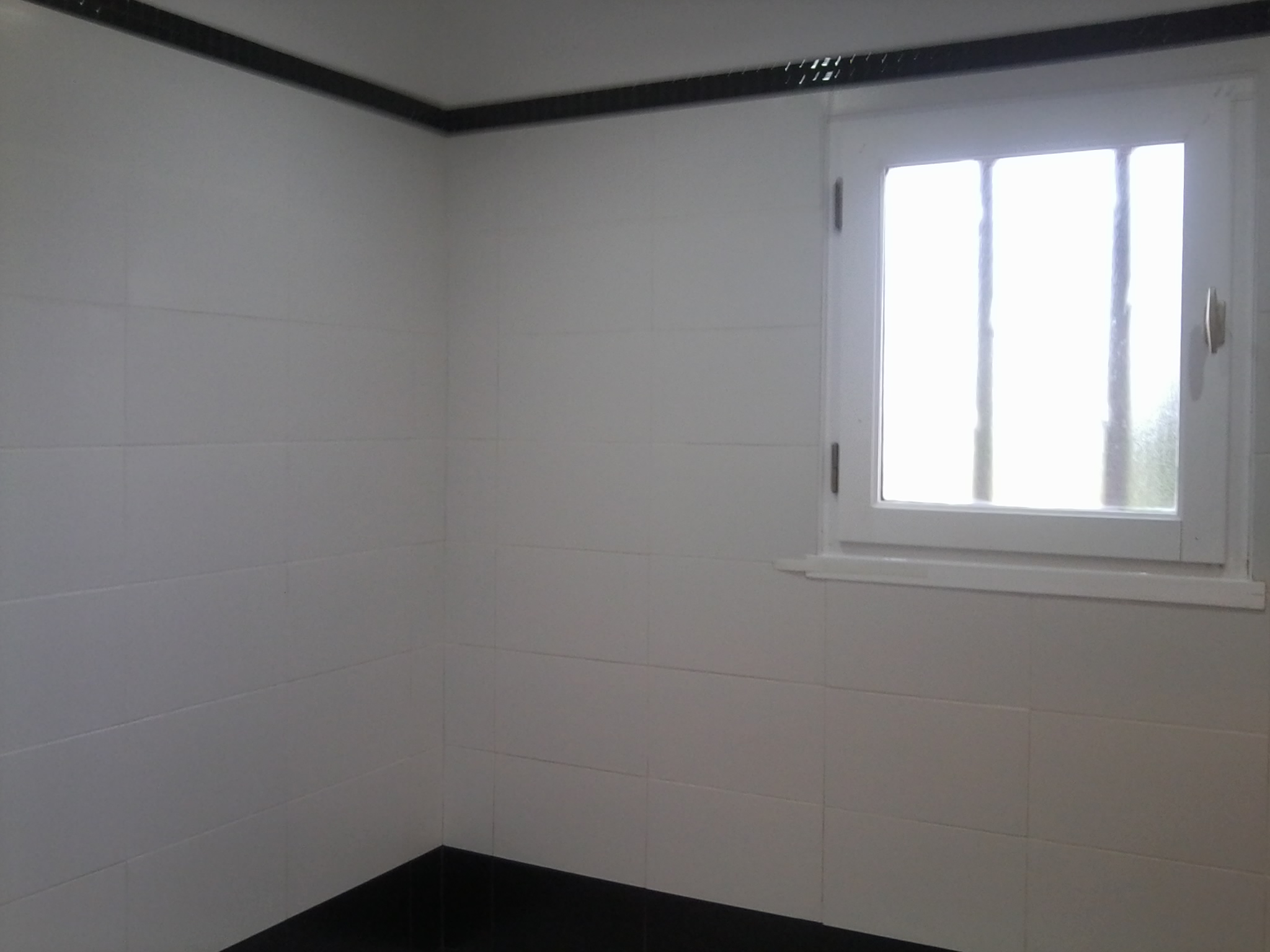

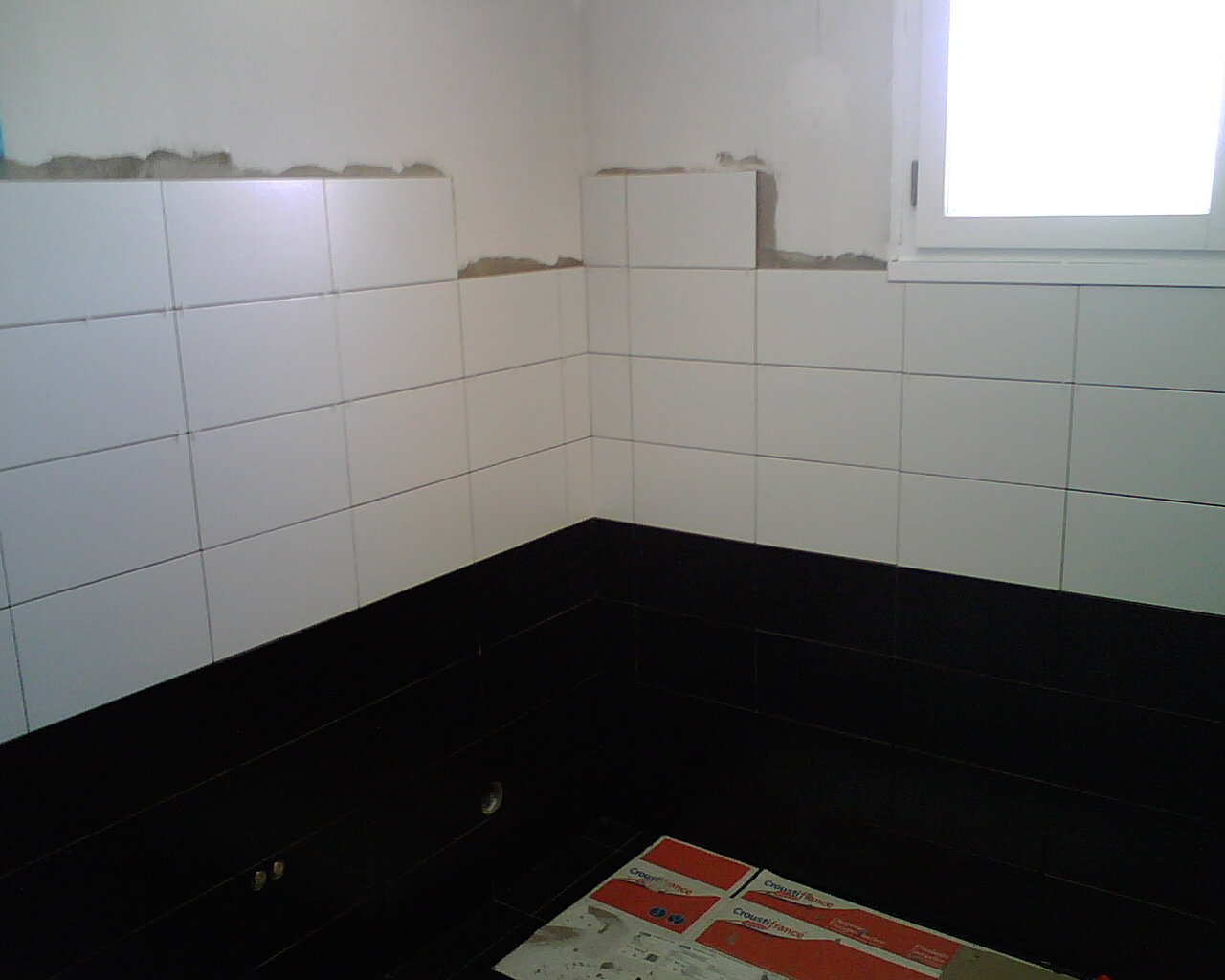

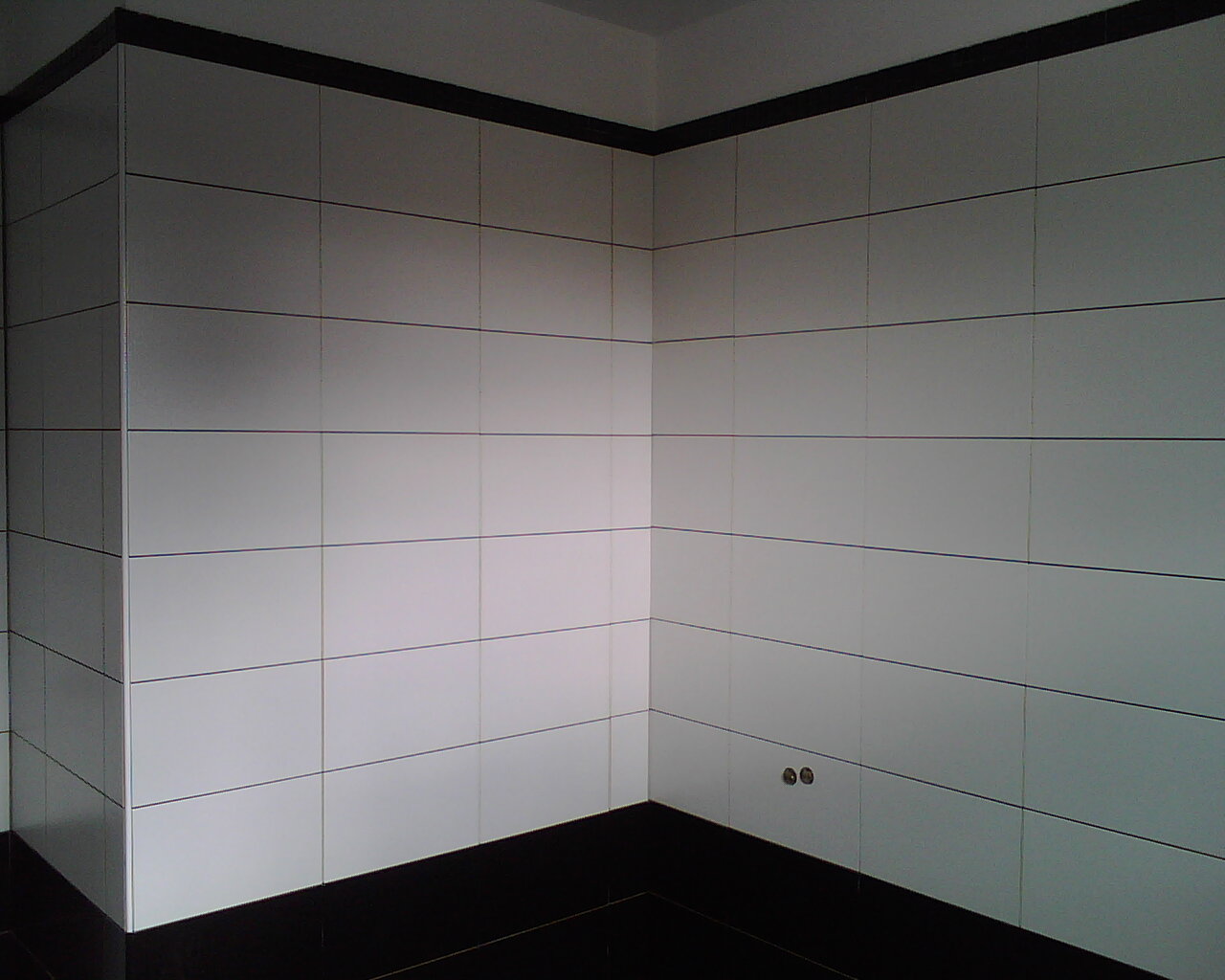

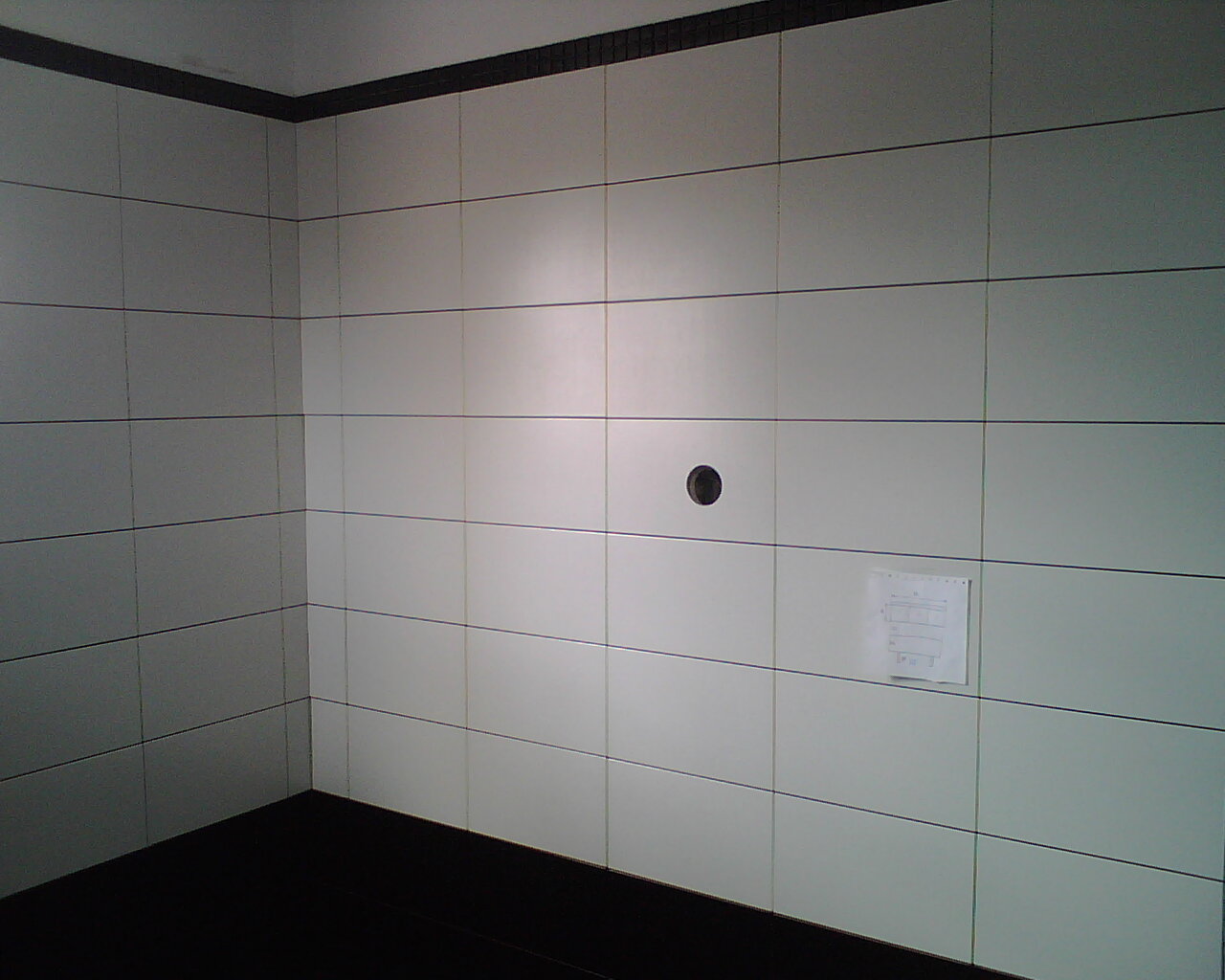

Pose du carrelage noir et blanc (Effet carbone) + Frise mosaïque (Idem carrelage de la douche) au mur... 4 semaines de boulot...
Voila a quoi j'ai passé une grande partie de mes congés d'été... mais bricoler, j'aime ça...

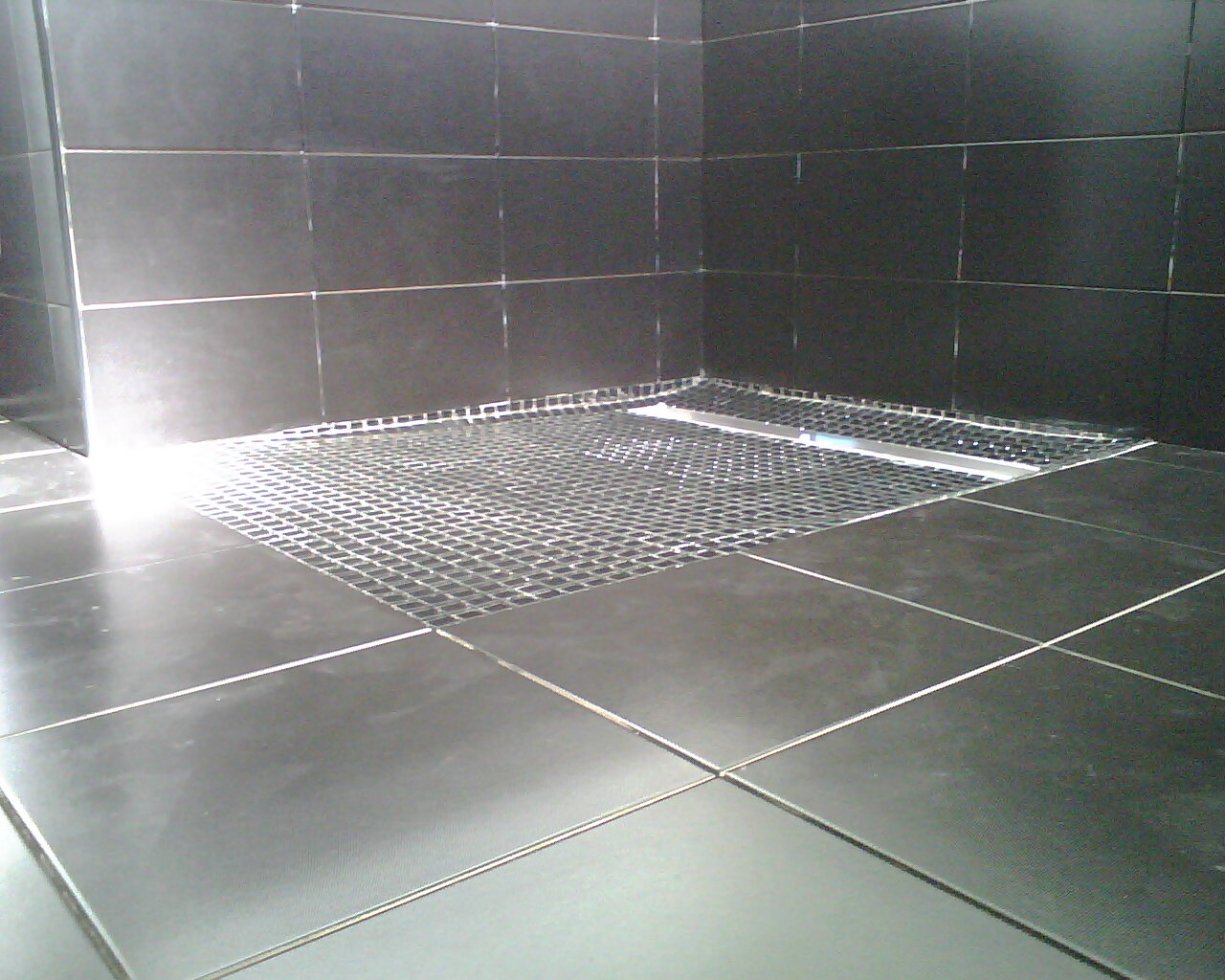

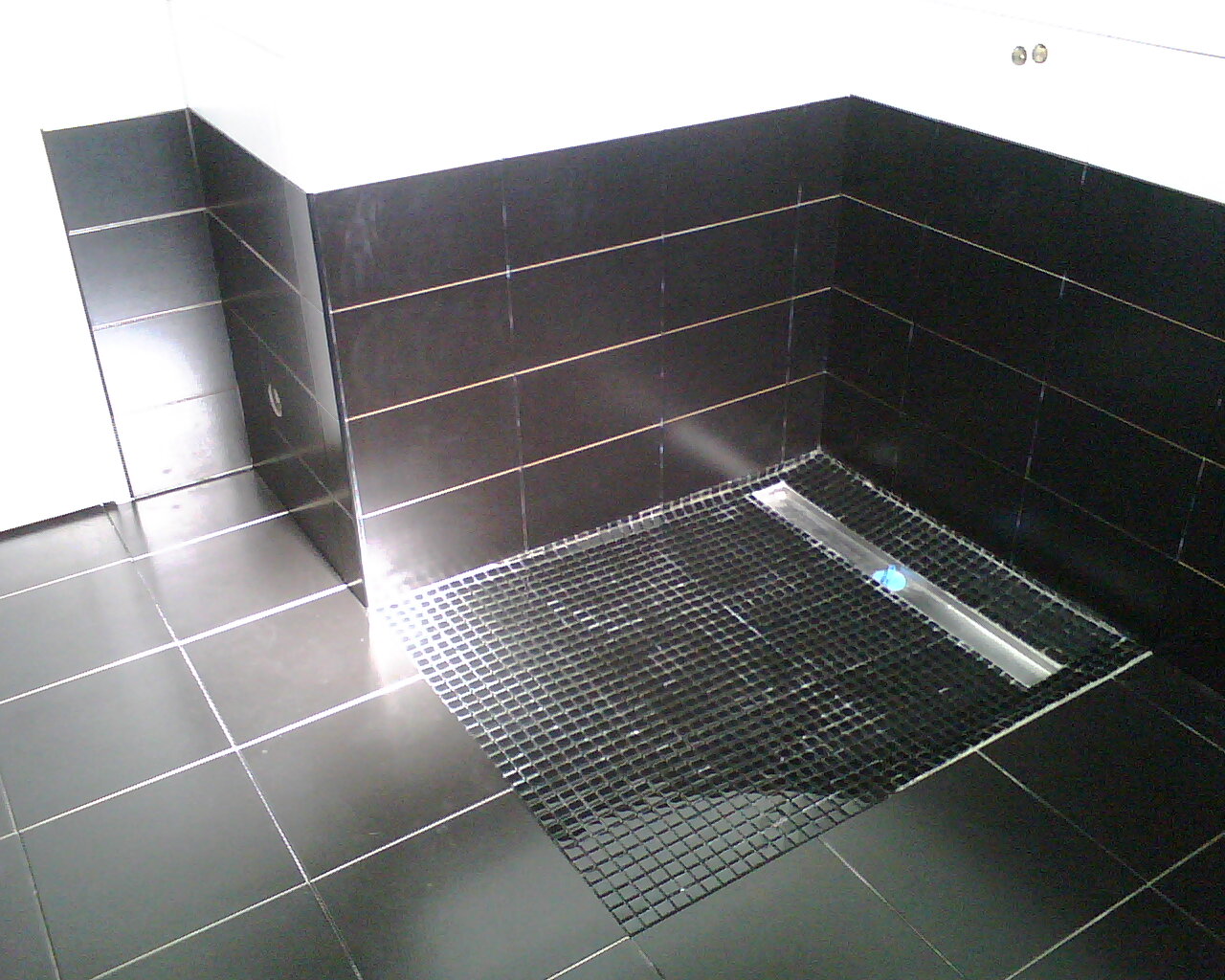

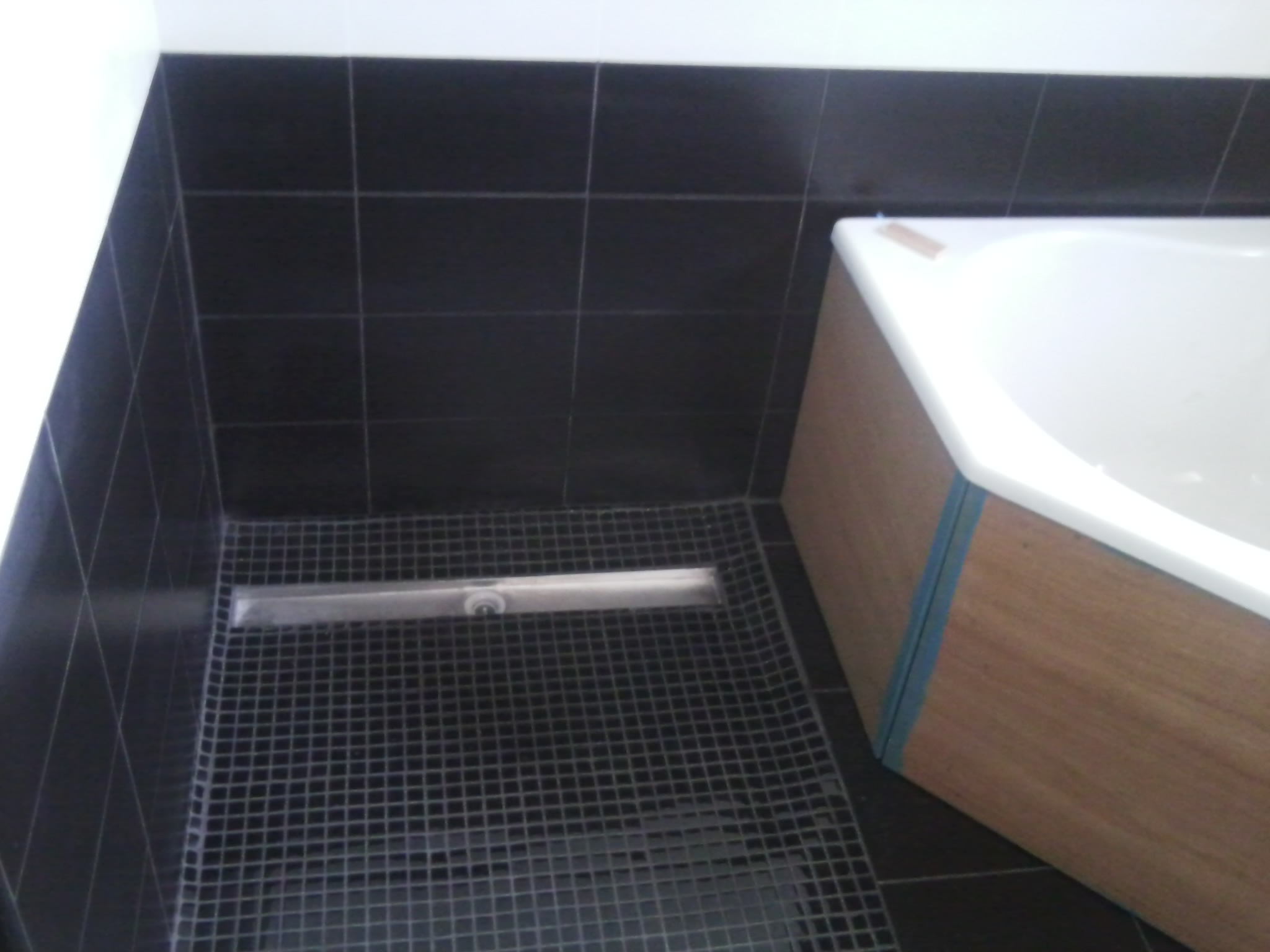

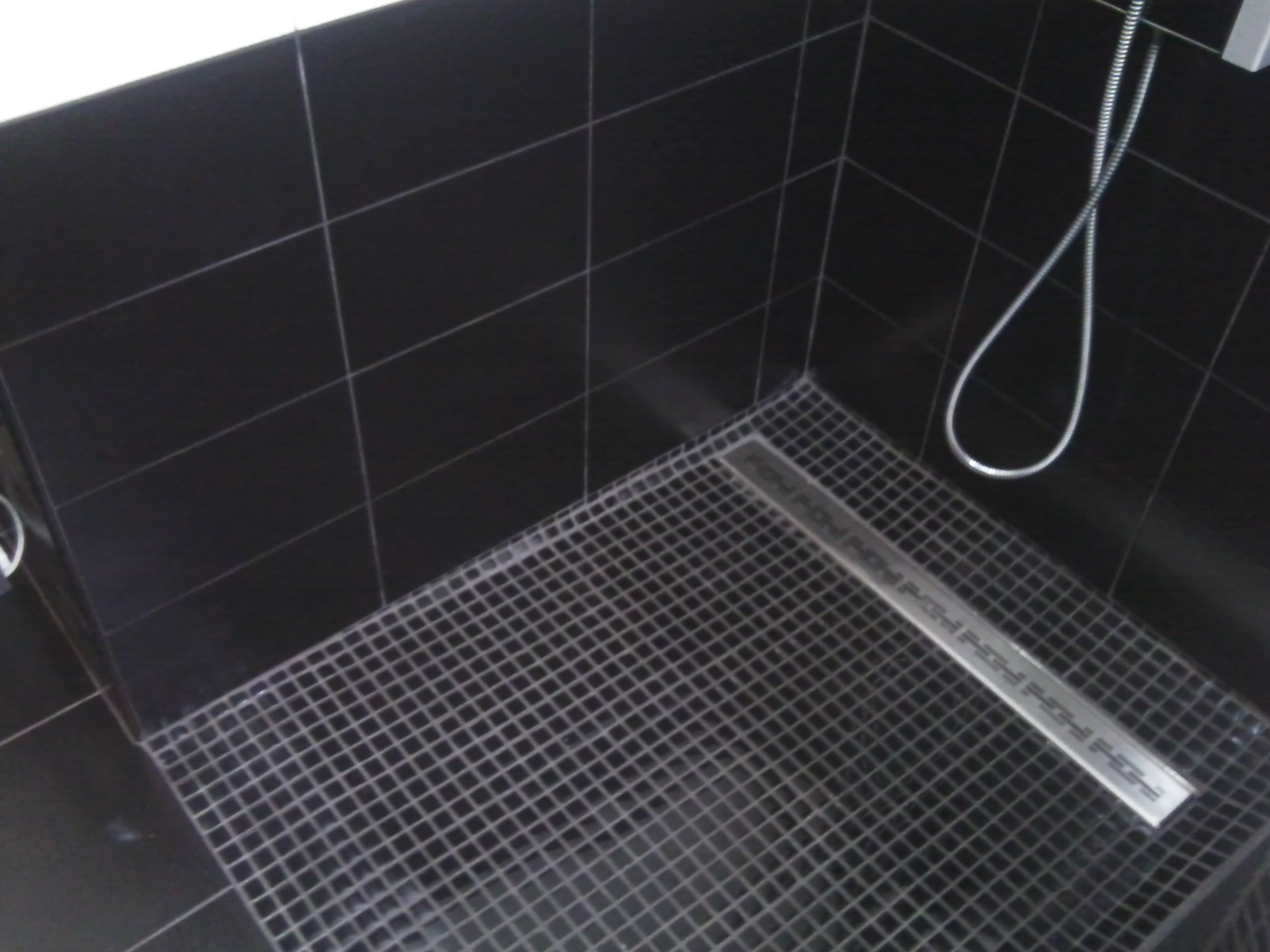

Admirer cette Douche Italienne du plus bel effet entièrement réalisé par mes soins...


Le Week-end dernier, j'ai réalisé le jointement des petits carreau noir de la frise... 1 journée de boulot ! ... But du jeu, ne pas mettre de joint noir sur la peinture blanche et sur le carrelage blanc... j'en ai attrapé des suées, mais le résultat et la satisfaction est la !!!

Mise a jour 3 : 25/01/2012

Baignoire (12/2011):

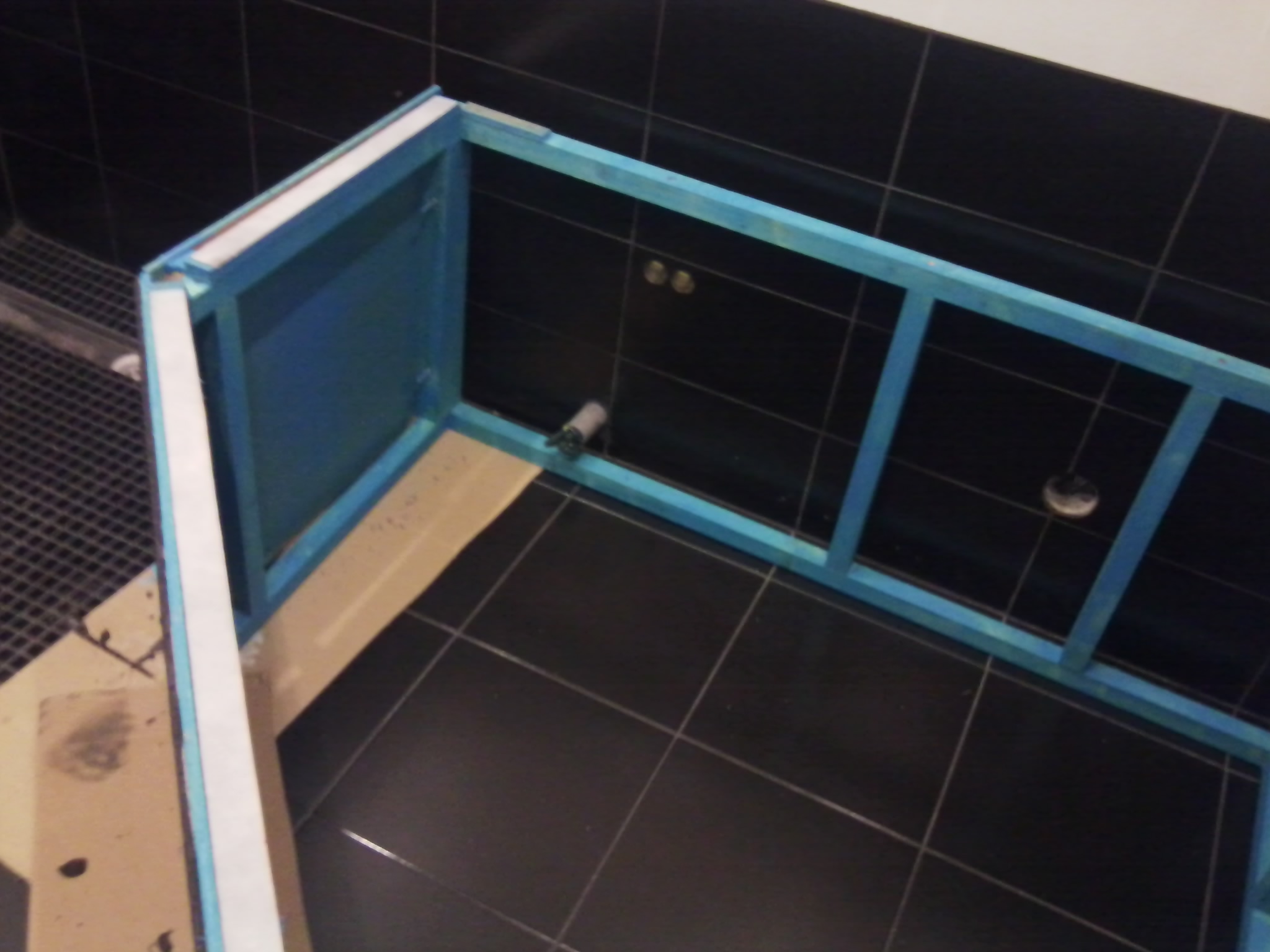

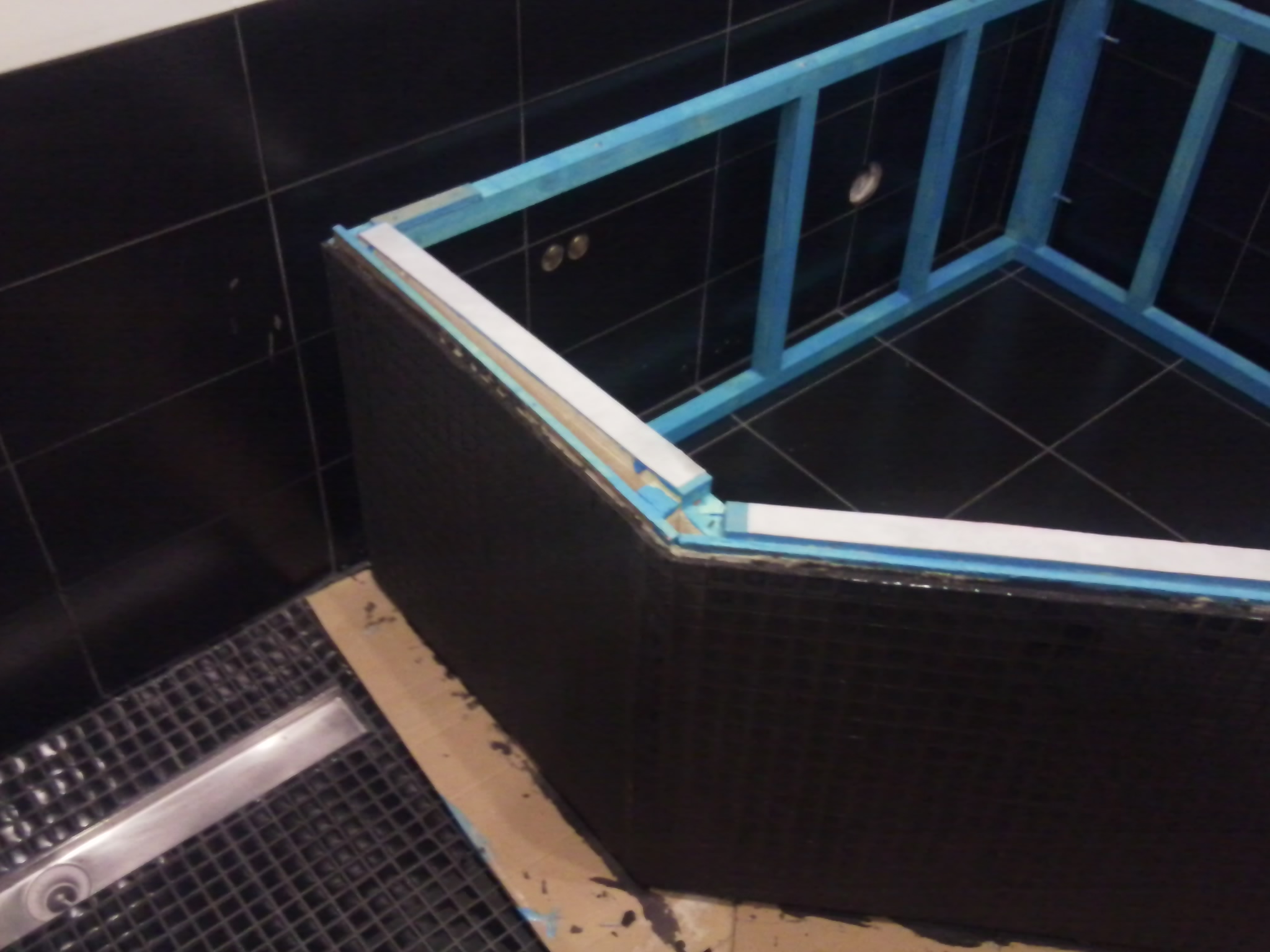

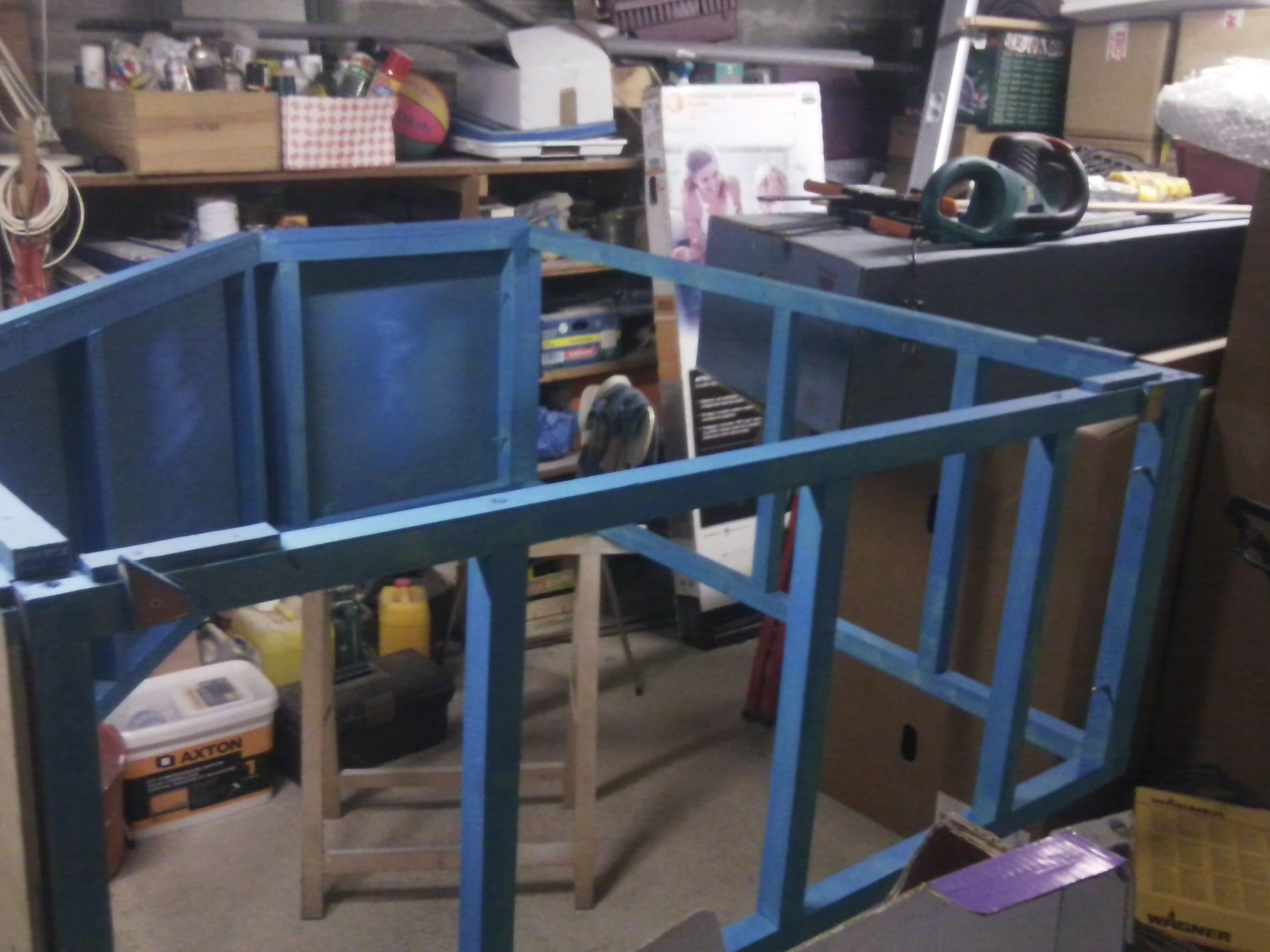

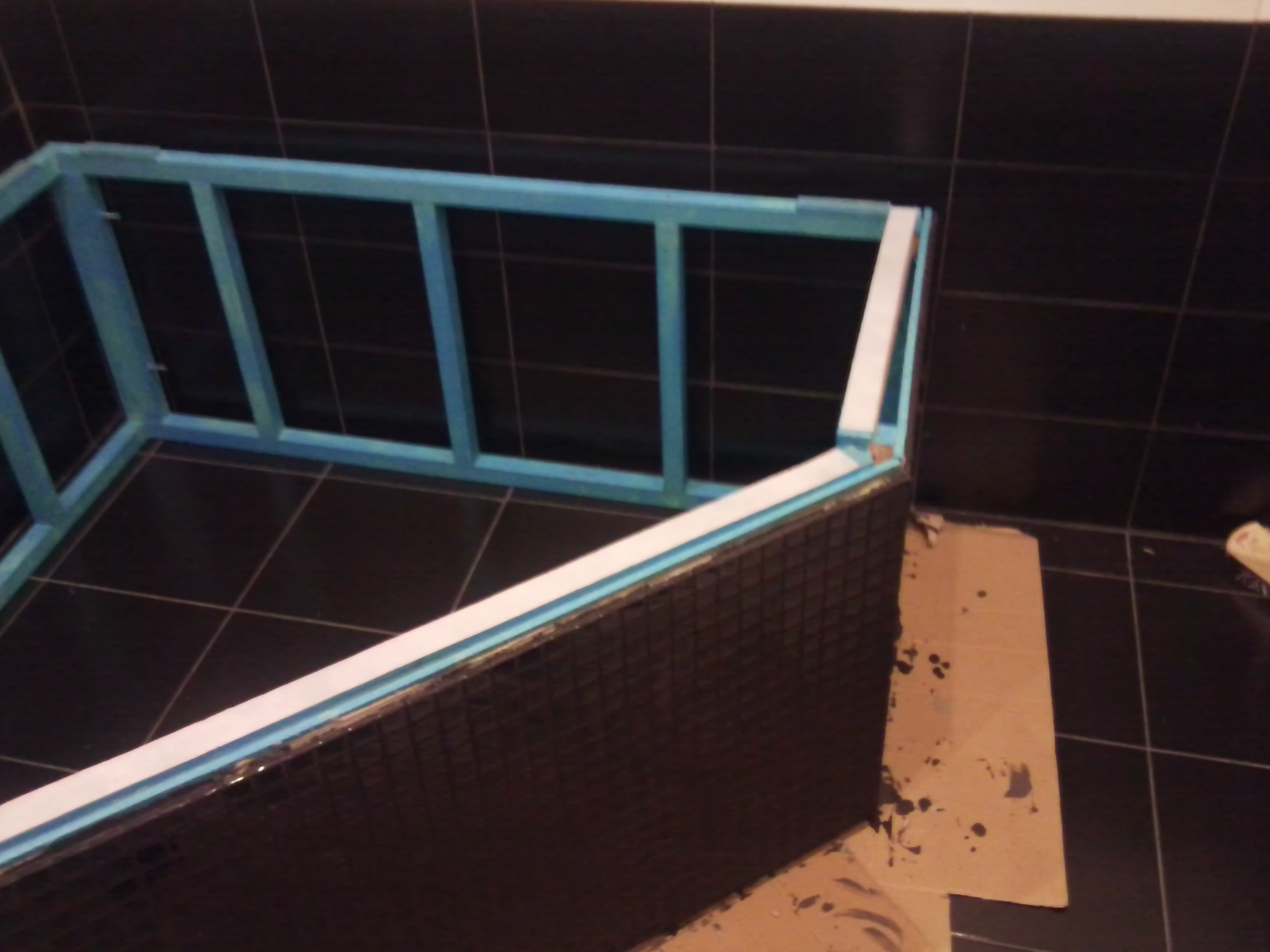

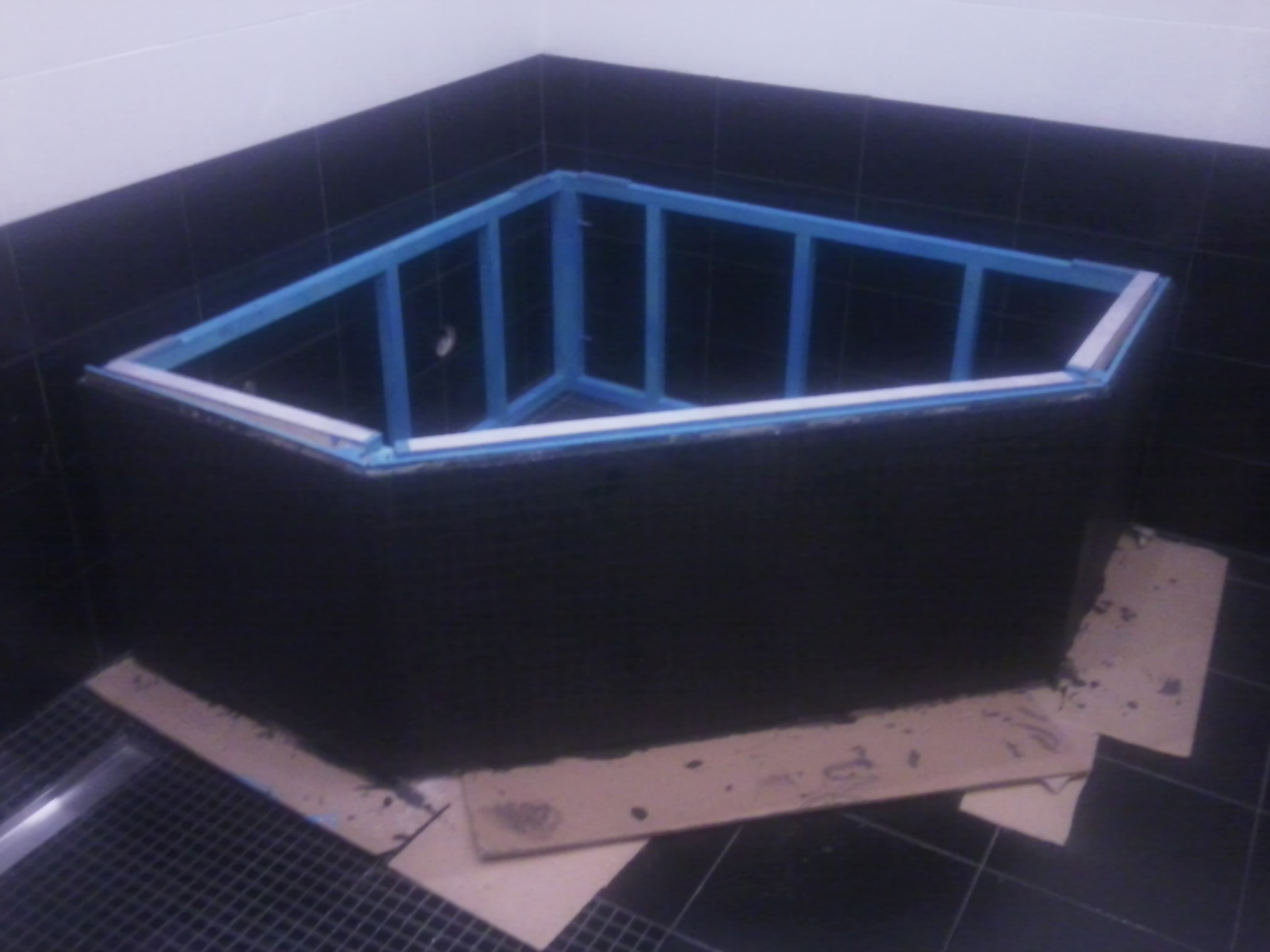

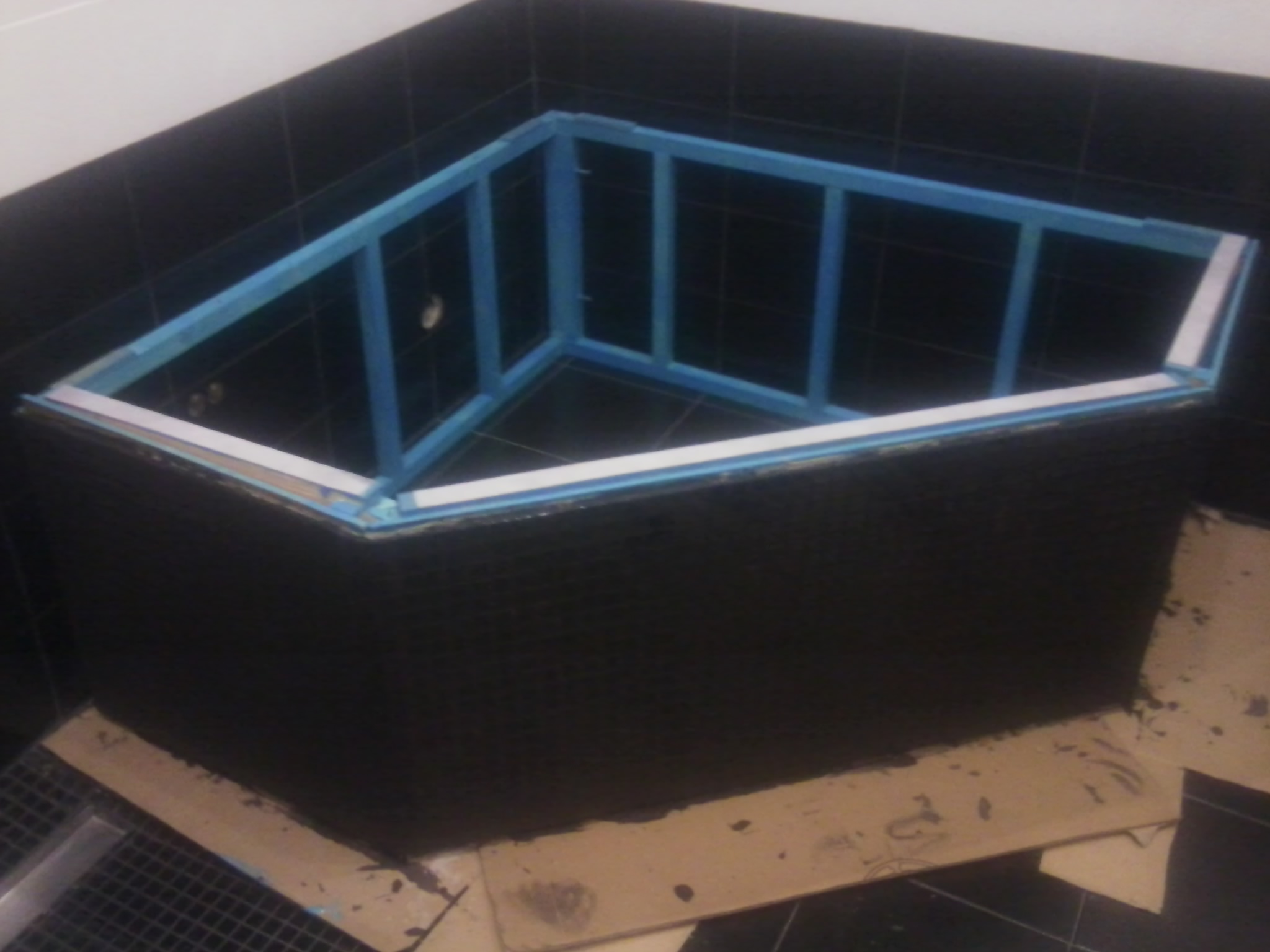

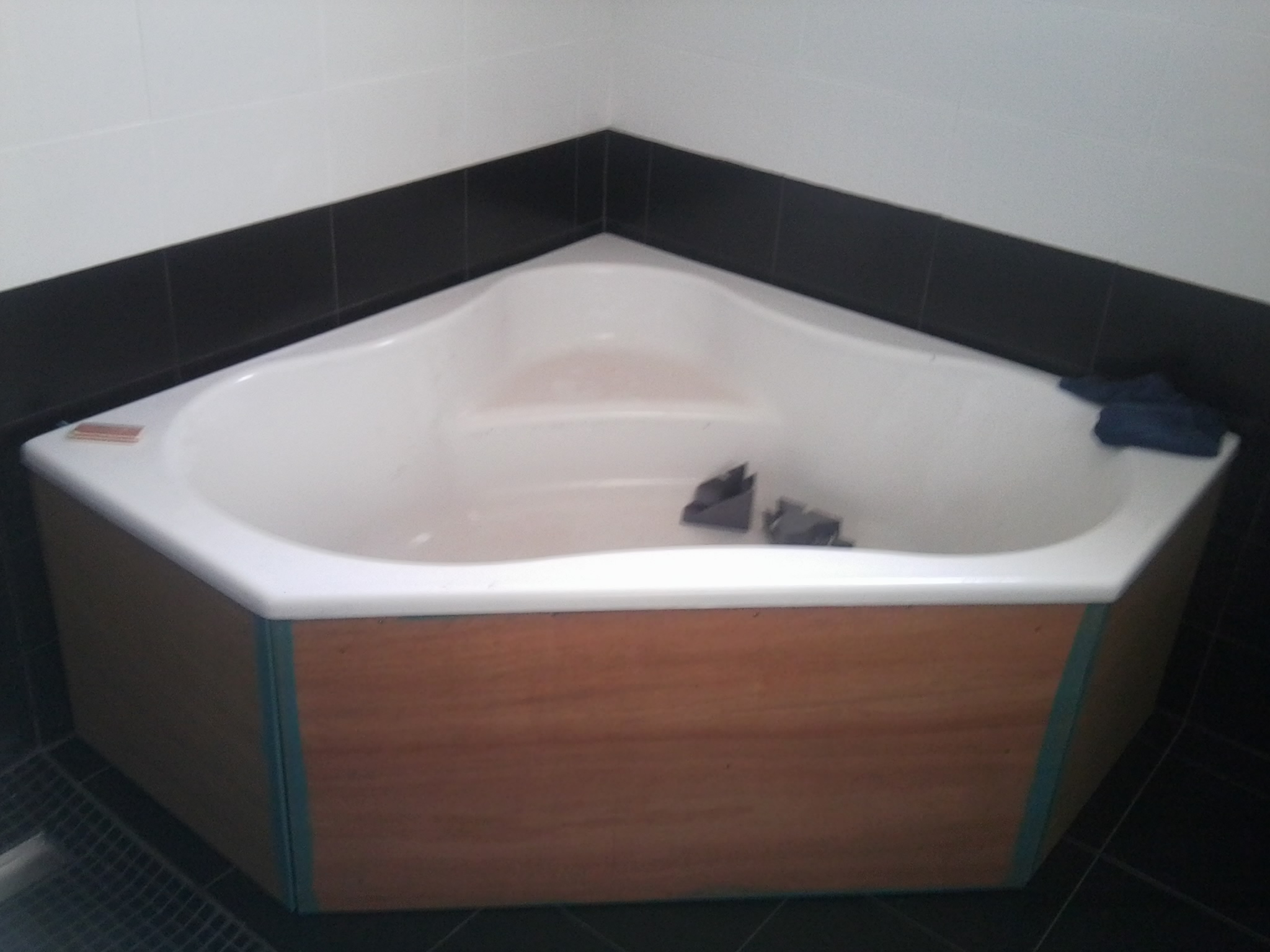

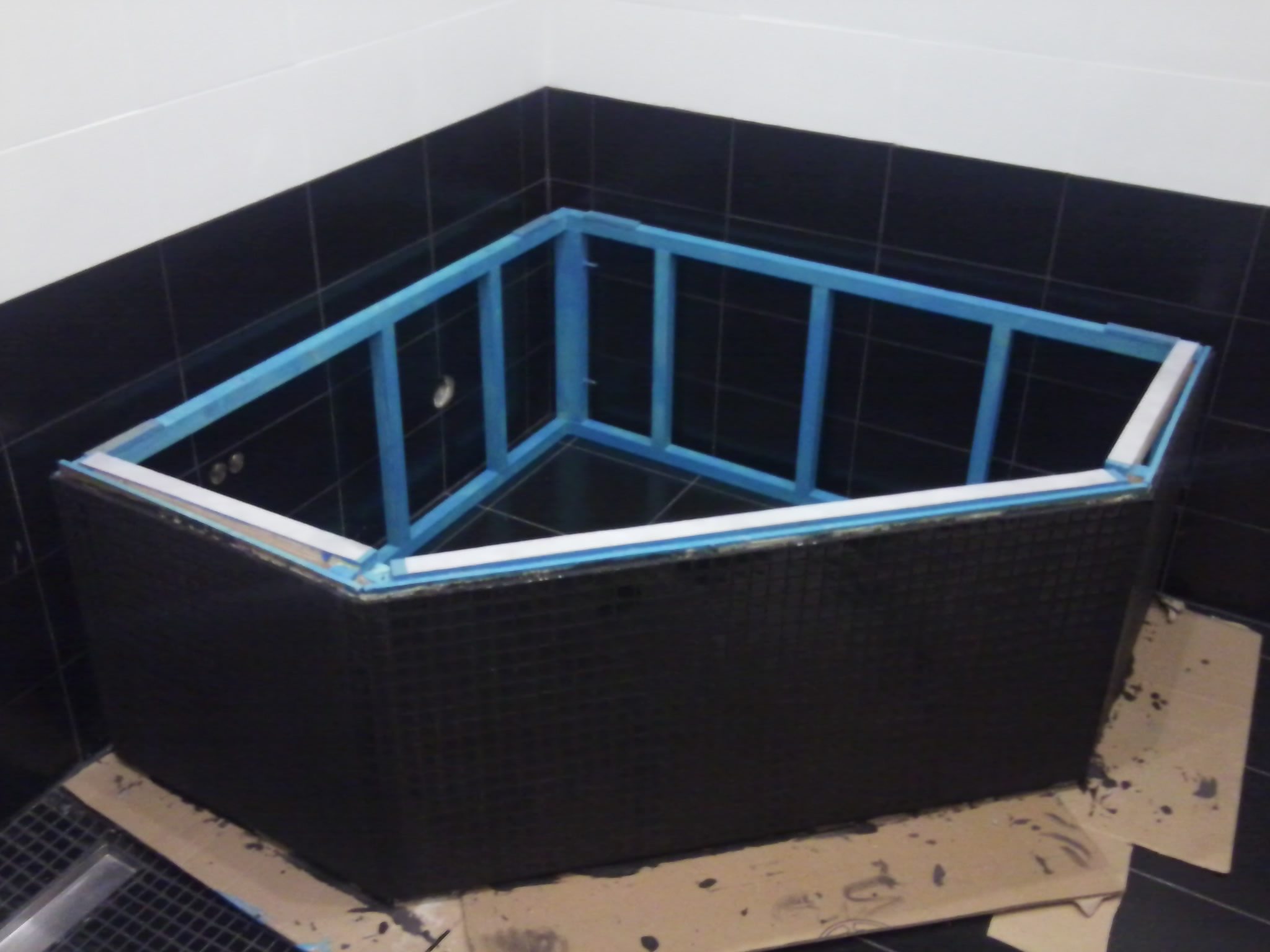

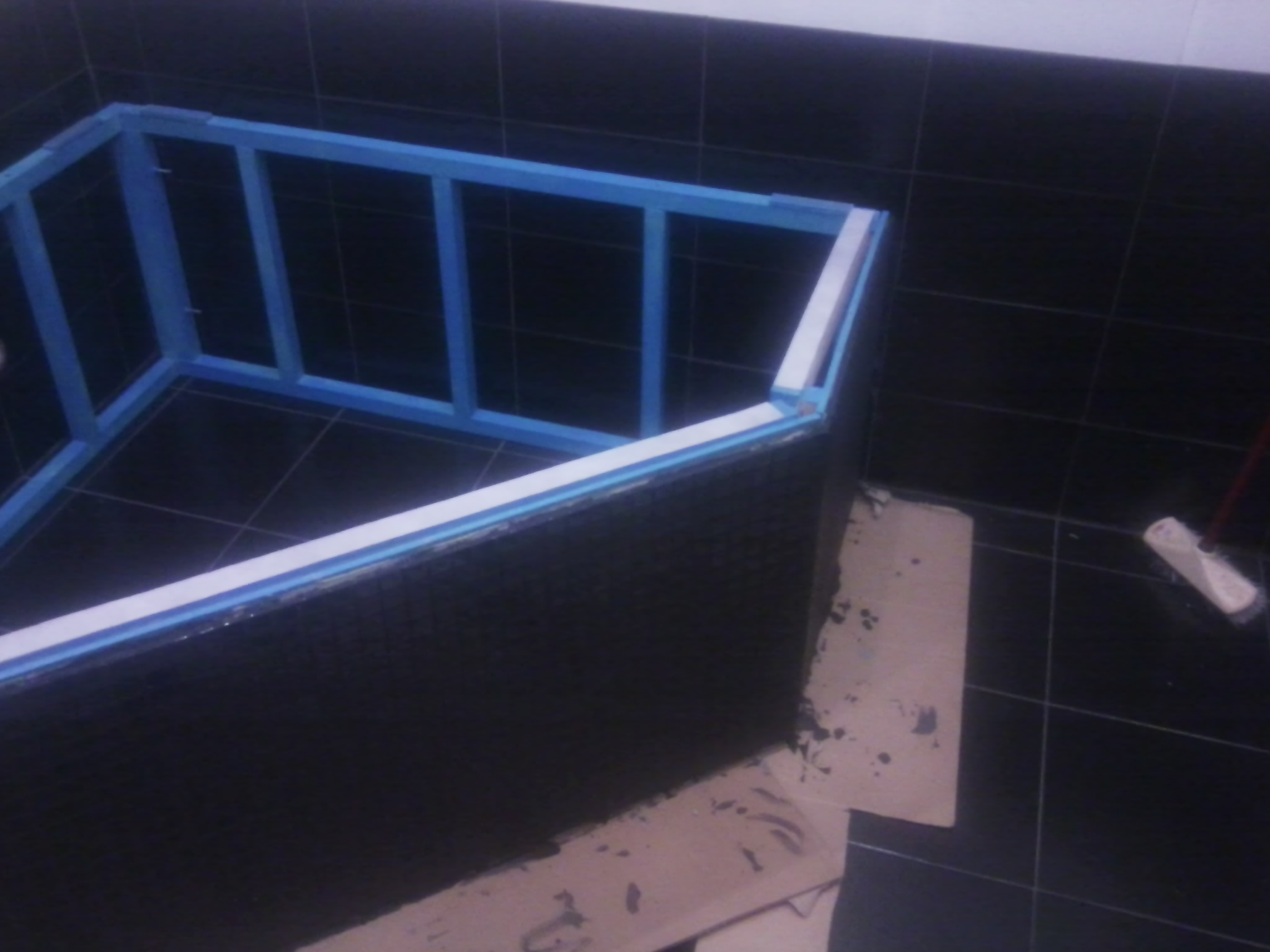

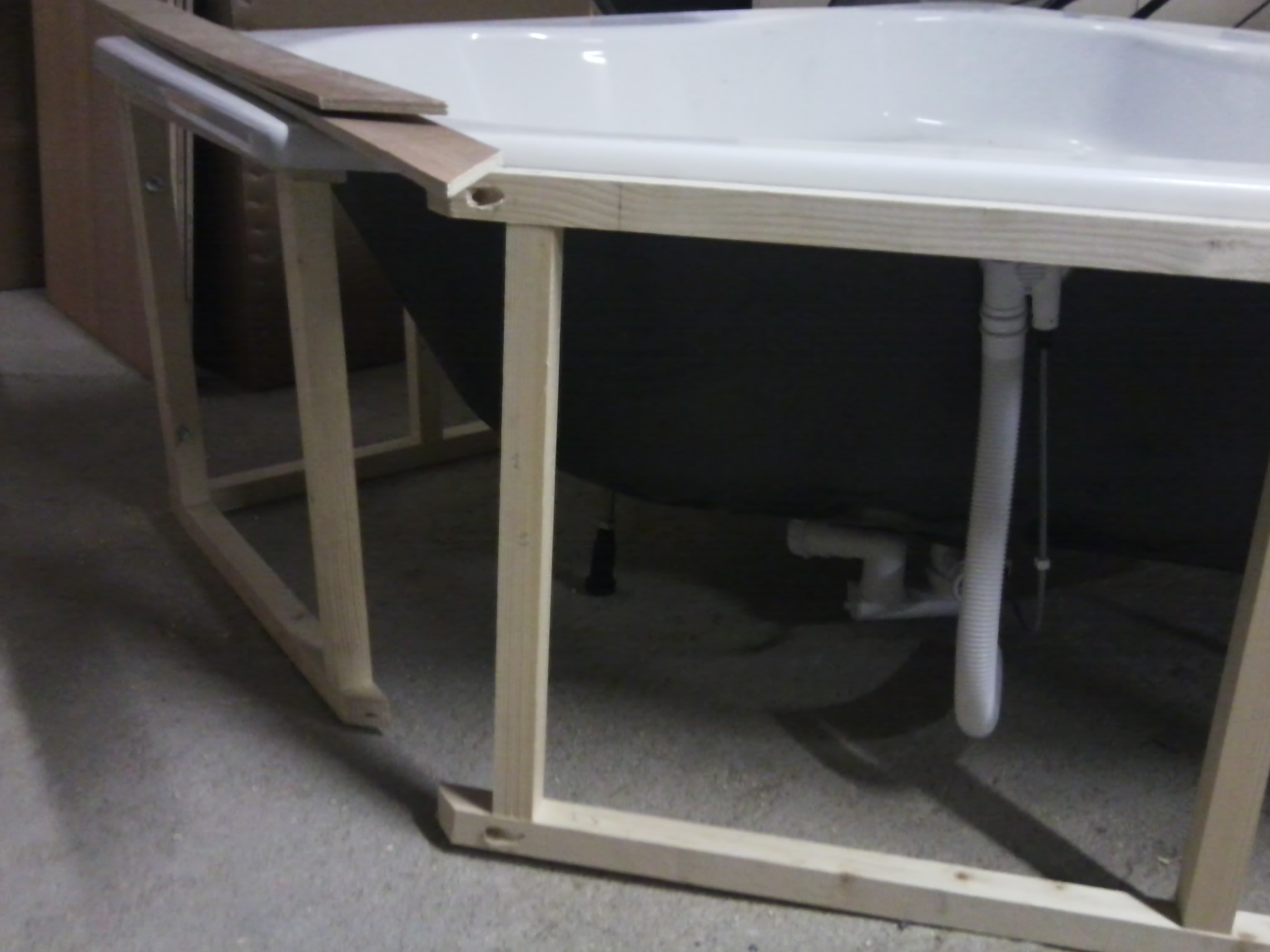

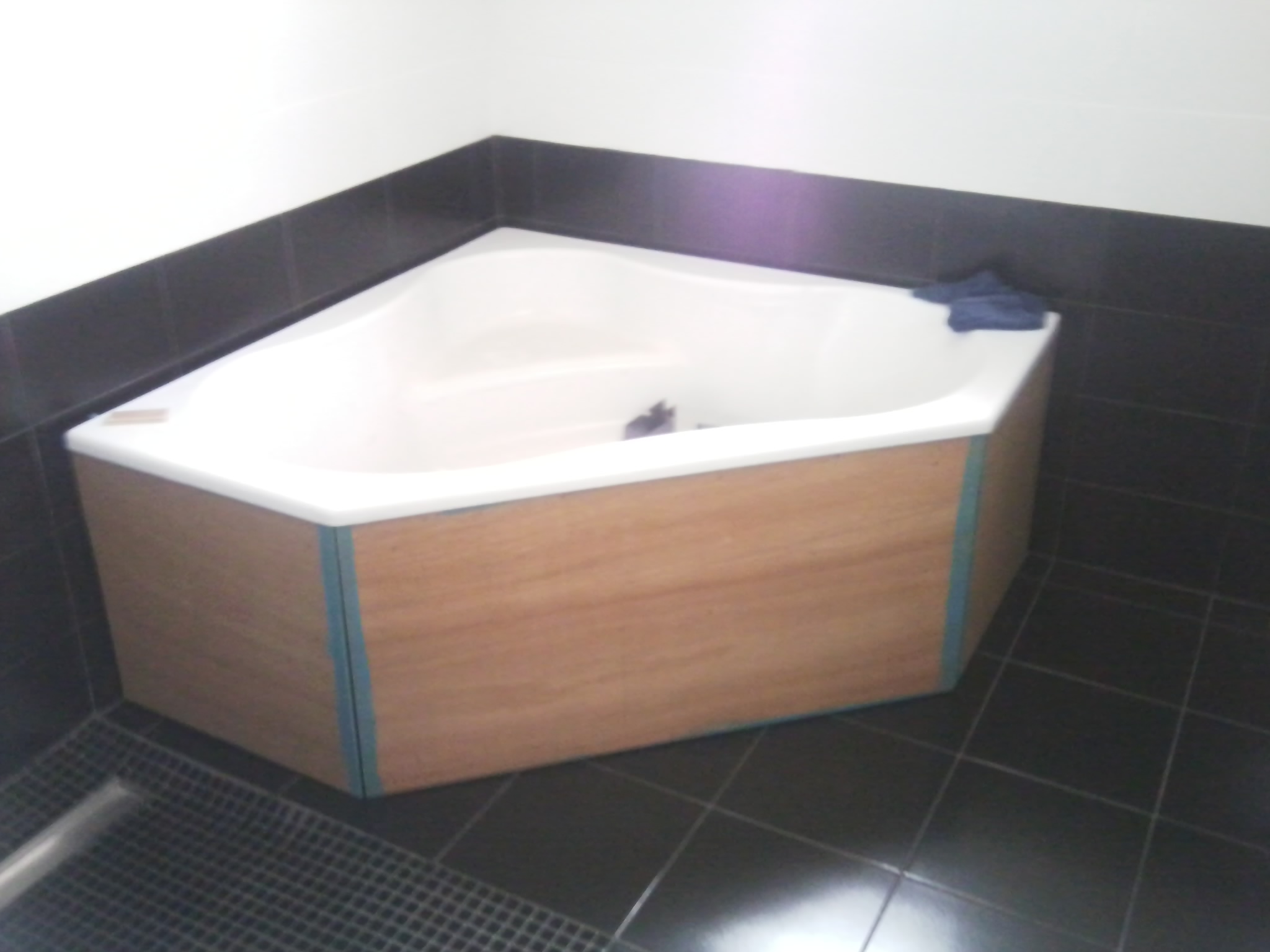

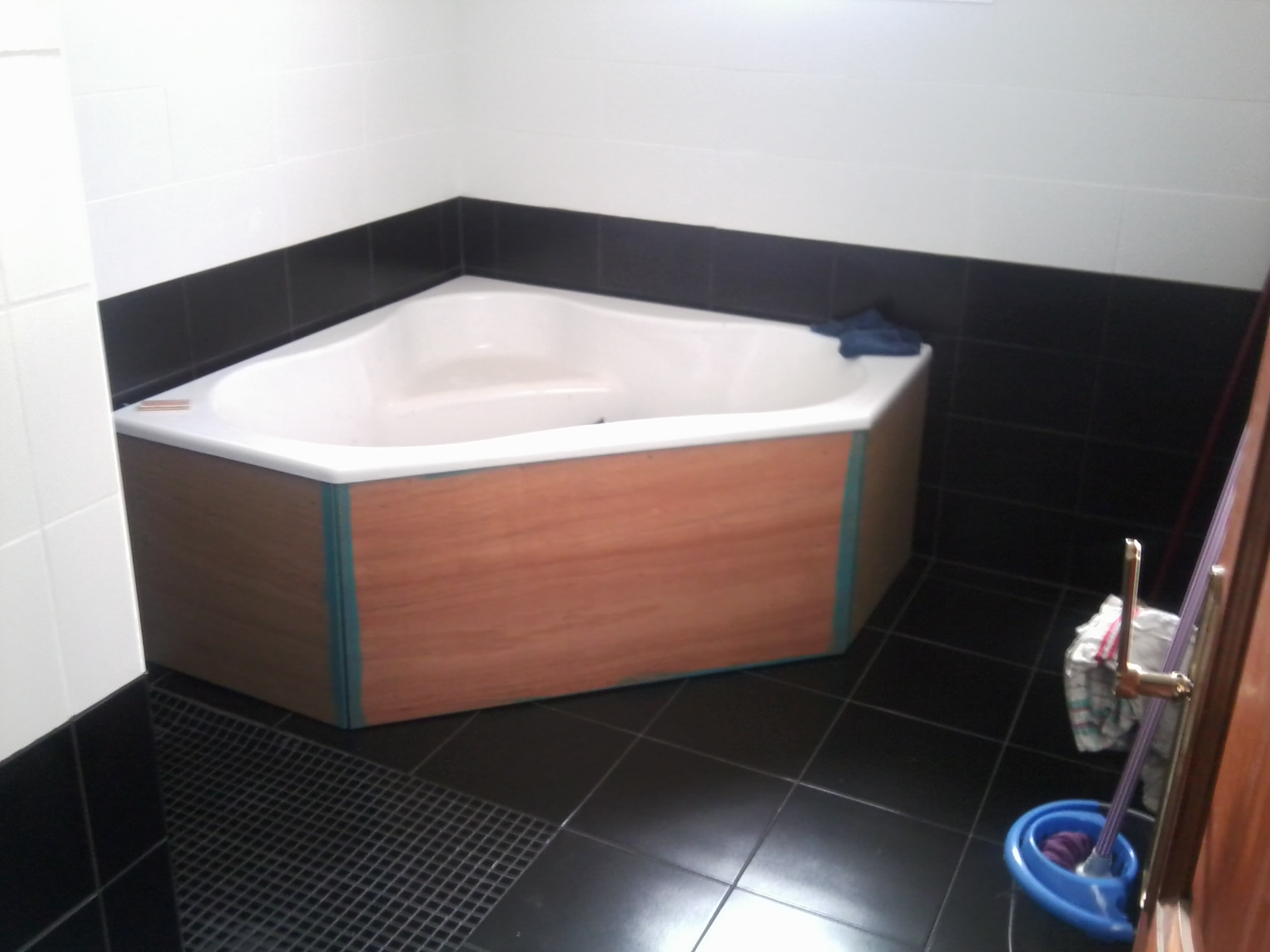

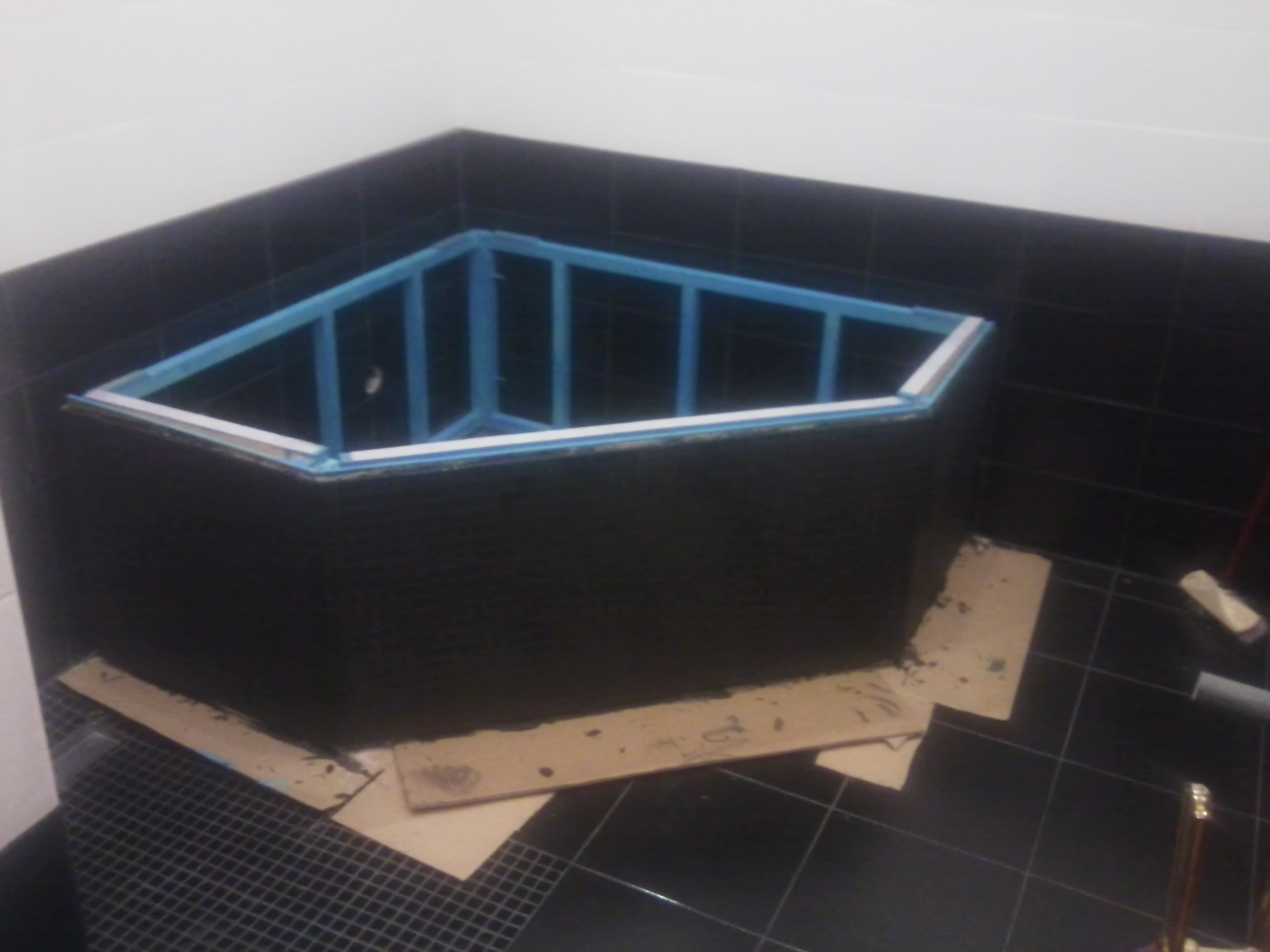

Réalisation de la structure en tasseau bois pin 35X35mm + Application de 2 couches de protection d'étanchéité (Peinture spéciale caoutchouc) + Mise en place de panneau de coffrage --> Positionnement dans la salle de bain pour pose mosaïque.
Hummm fait pas chaud au sous sol a cette époque ci...

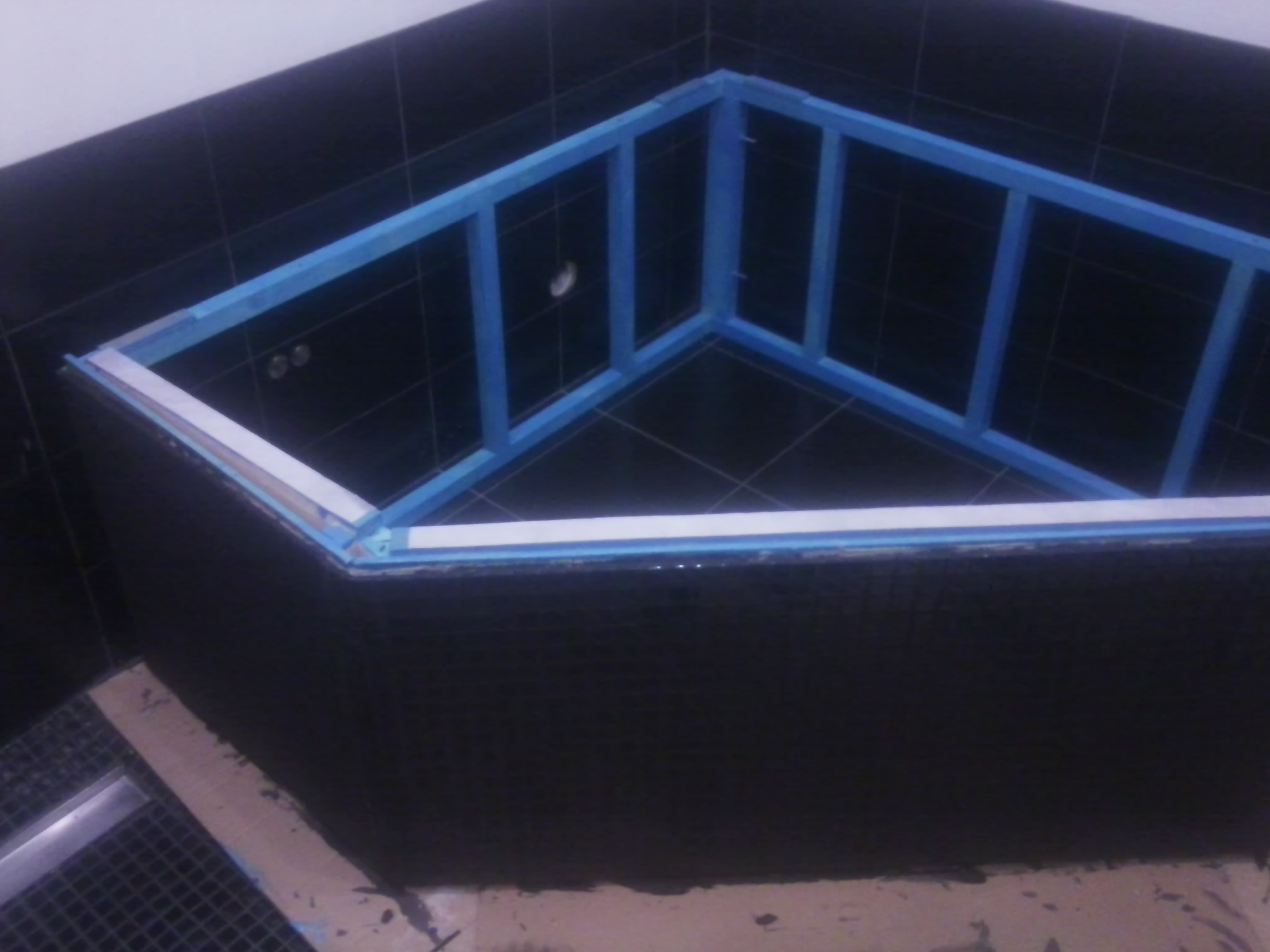

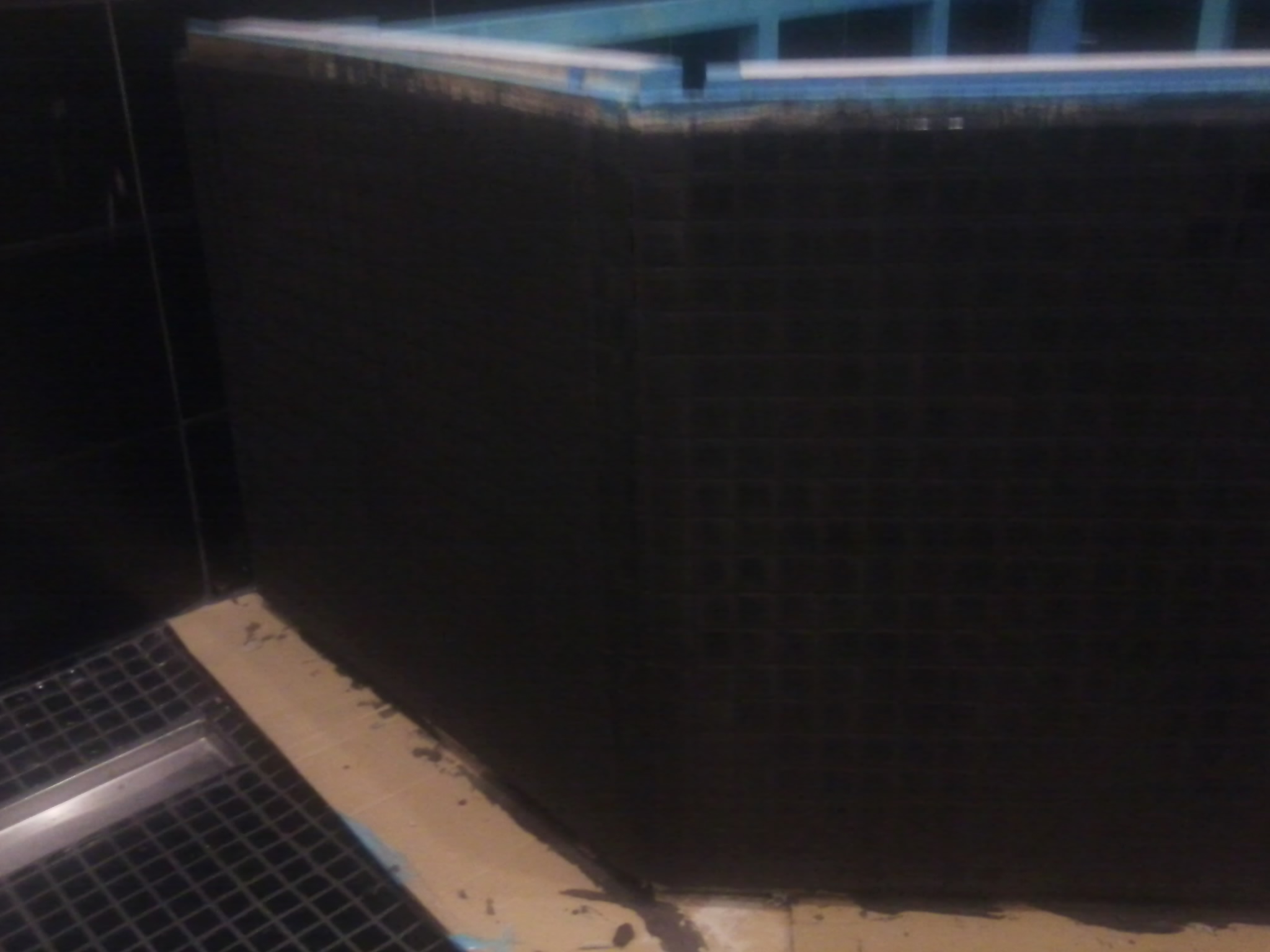

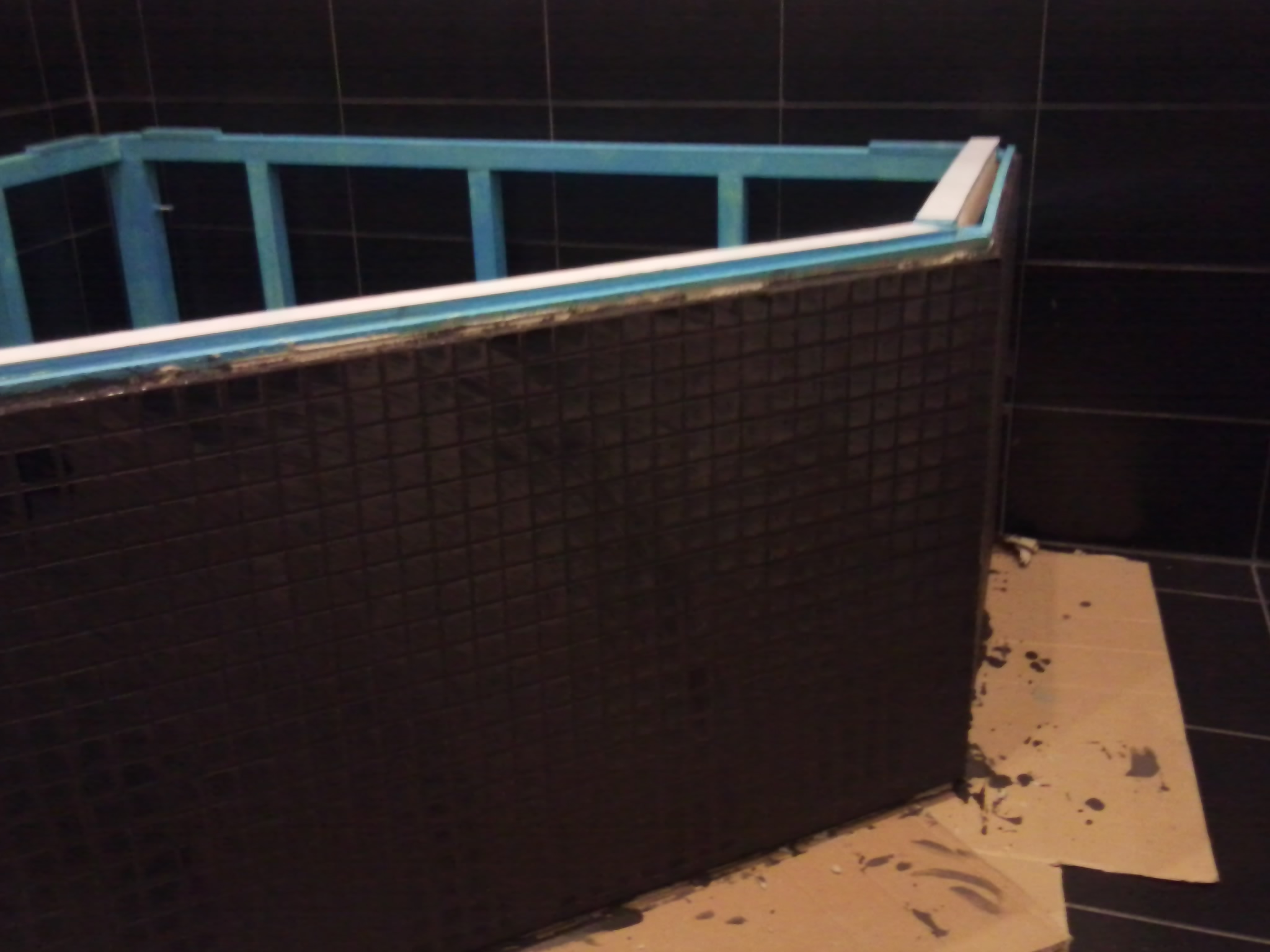

Pose de la mosaïque noire sur le coffrage + et jointoiement.

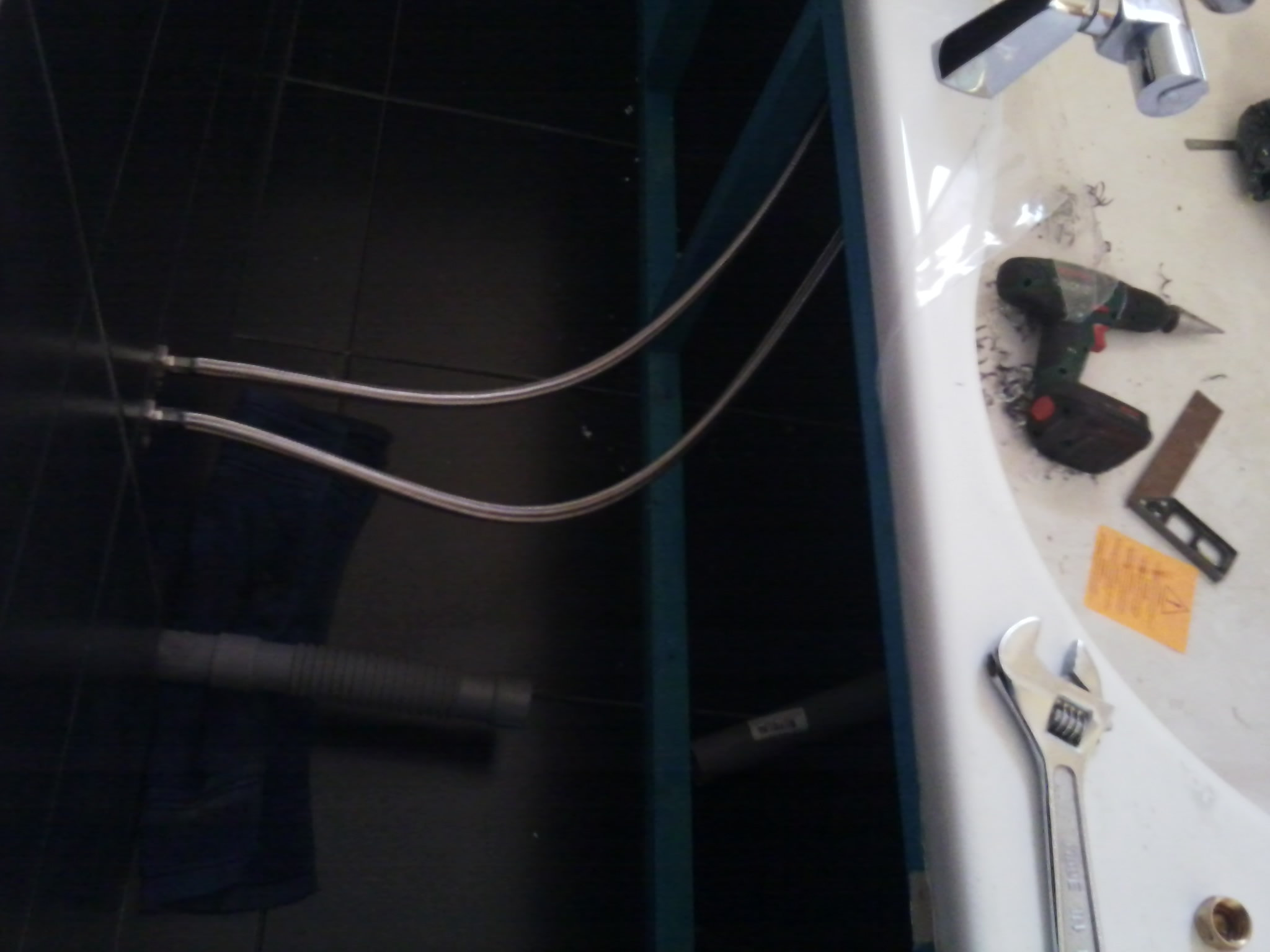

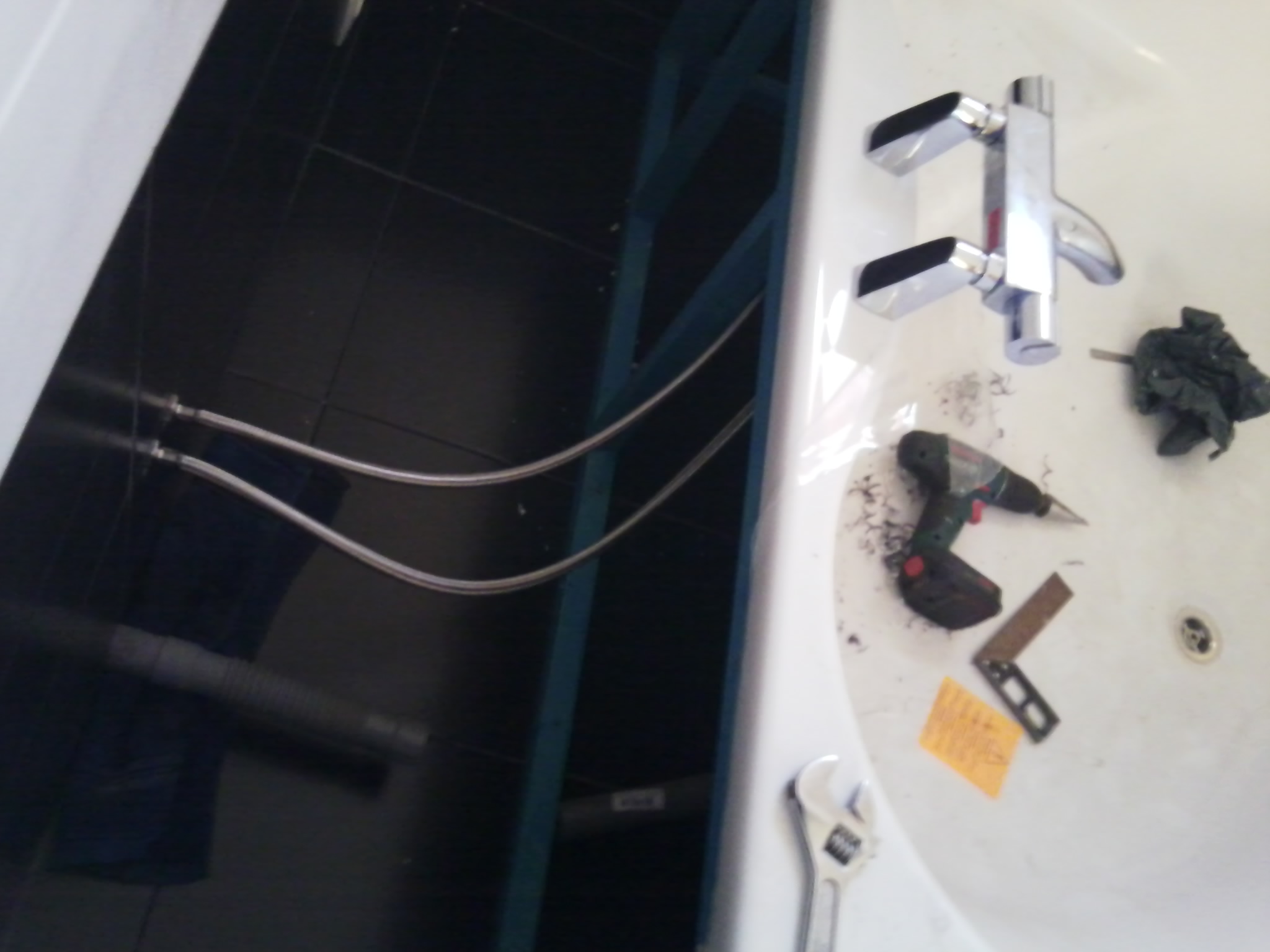

Montage du robinet thermostatique sur raccord renvoi d'angle + Raccordement sur arrivée eau froide et chaude + Raccordement évacuation eaux usées avec tuyaux semis souple.

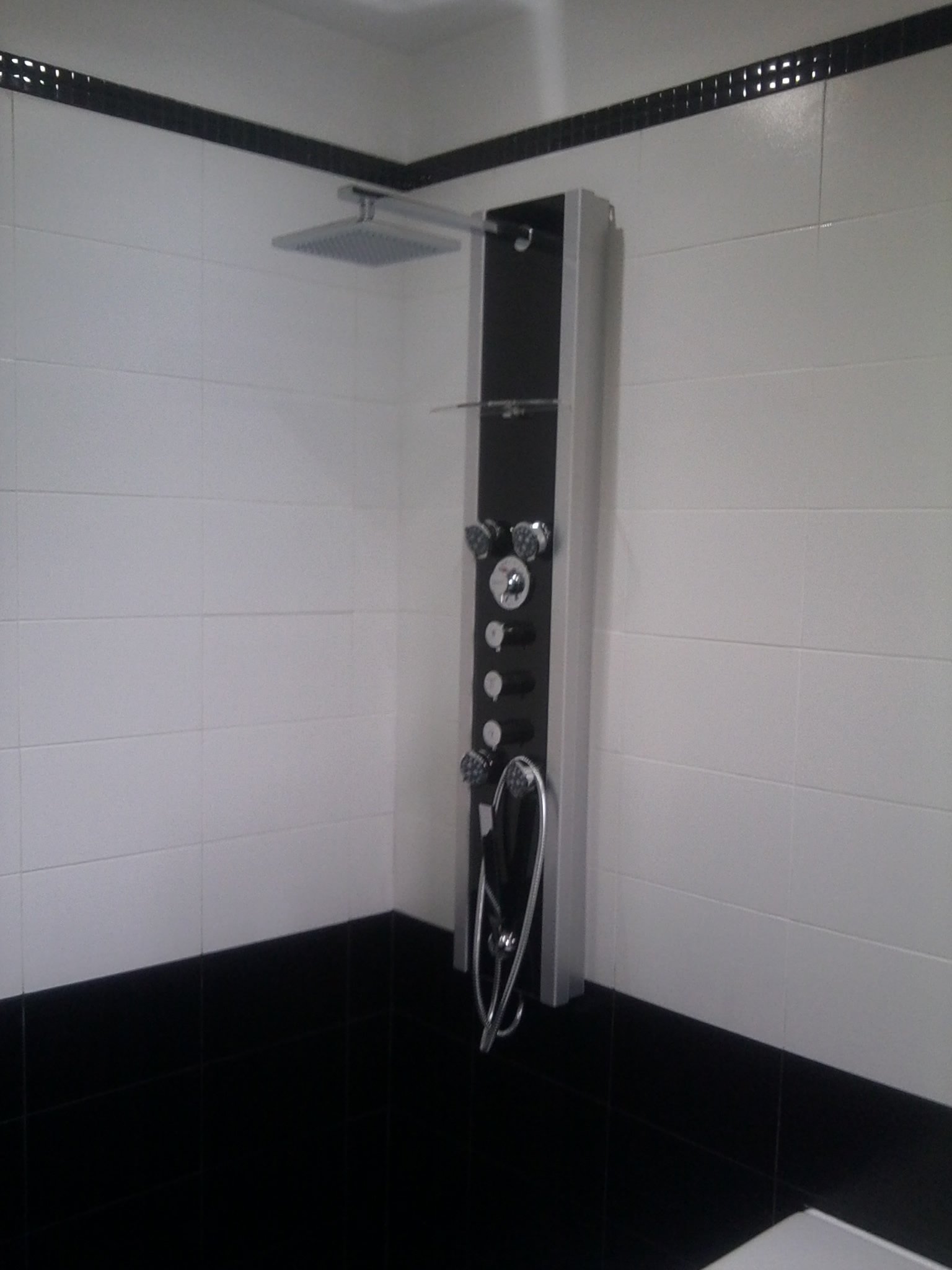

Pose et raccordement colonne de Douche (12/2011):


Remplacement de Lampe/Spots néon par des Spots LED.  (12/2011):
Premier spot installé !!!

     Spot Néon      /     Spot LED XXCELL 60 LED_3.9W_50W - Culot GU10 - Acheté à Intermarché EGLY - 14.90€

Pose Seiche Serviette (01/2012):
Notice Installation / Utilisation Sèche Serviette SAUTER

Pose des Meubles de Salle de Bain (01/2012):

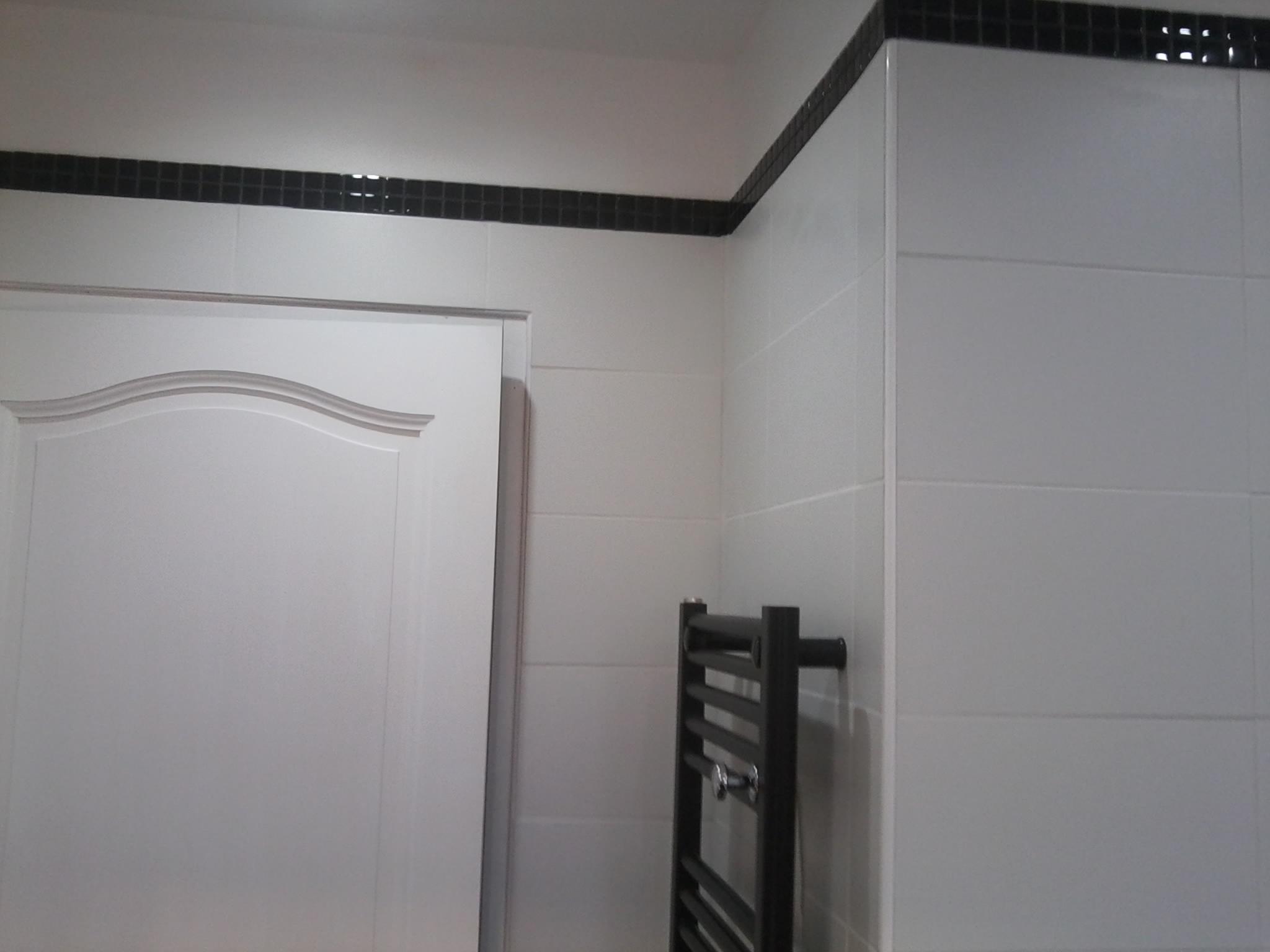

Aperçu global de la Salle de Bain (01/2012):
C'est pas encore fini mais on en voit le bout, reste le Parre Douche a poser et joint Silicones a faire...


Fin des travaux : 15/03/2012... Ouf....

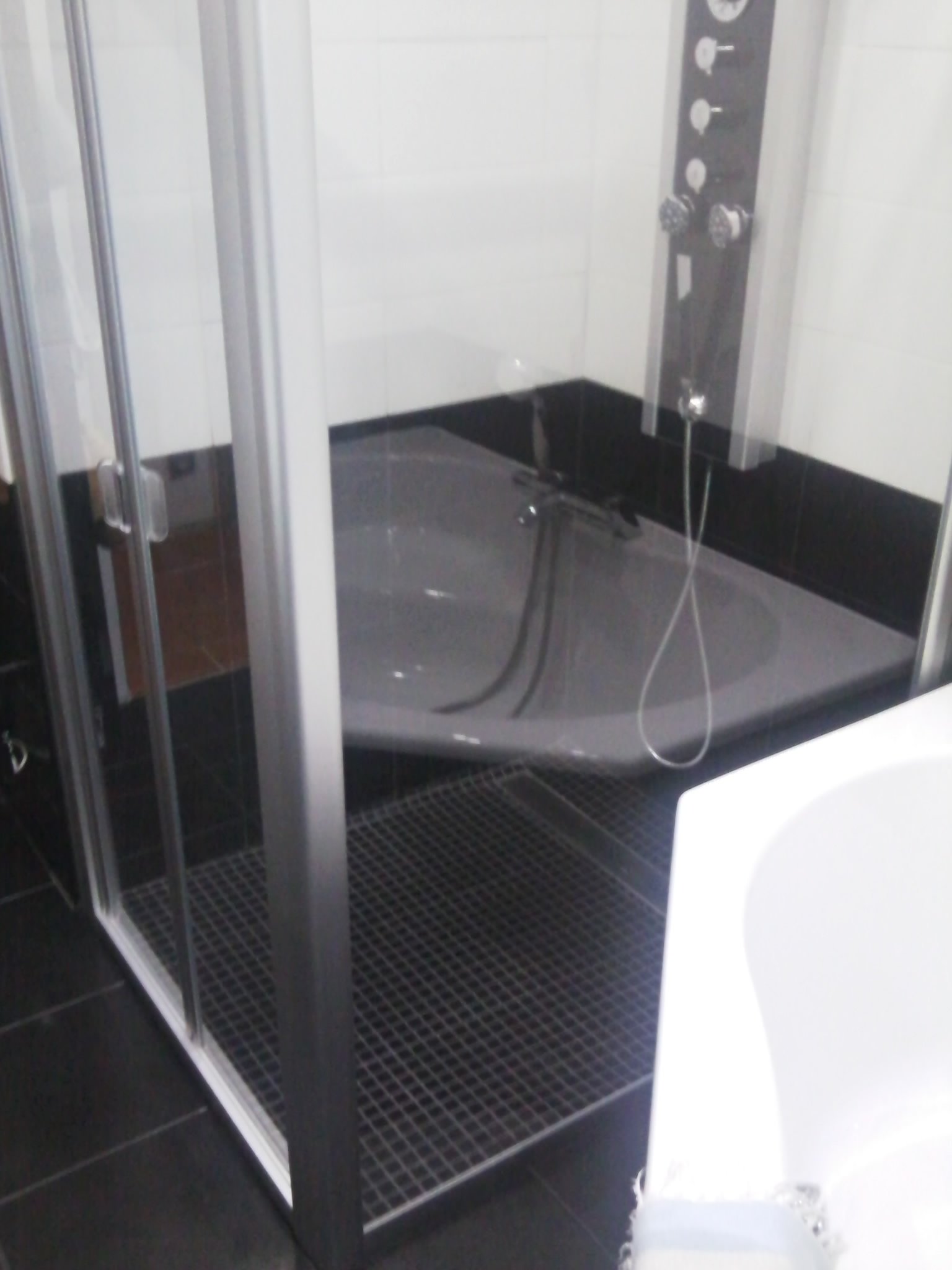

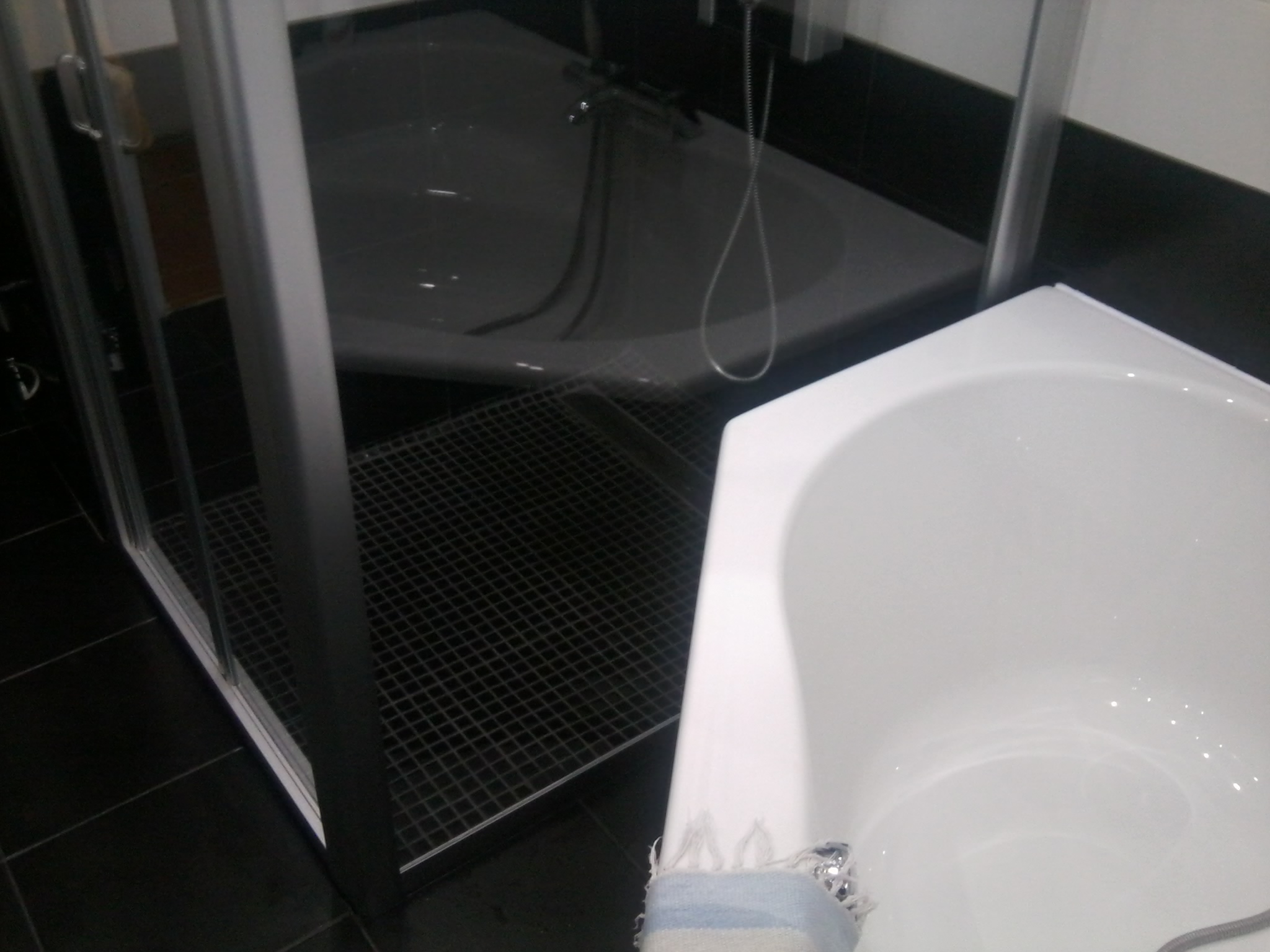

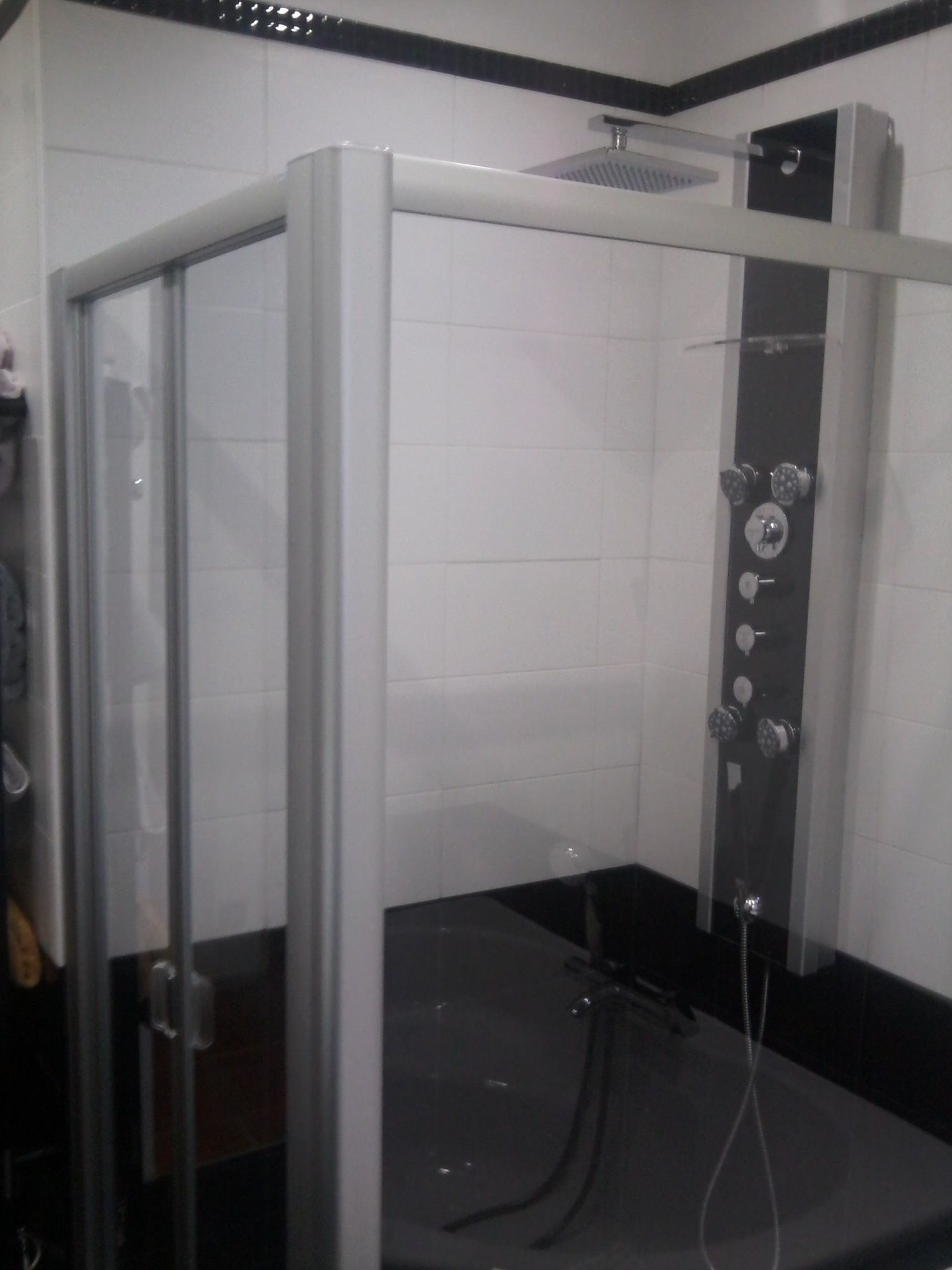

Fin des travaux Salle de Bain et mise en place du Parre Douche (03/2012):

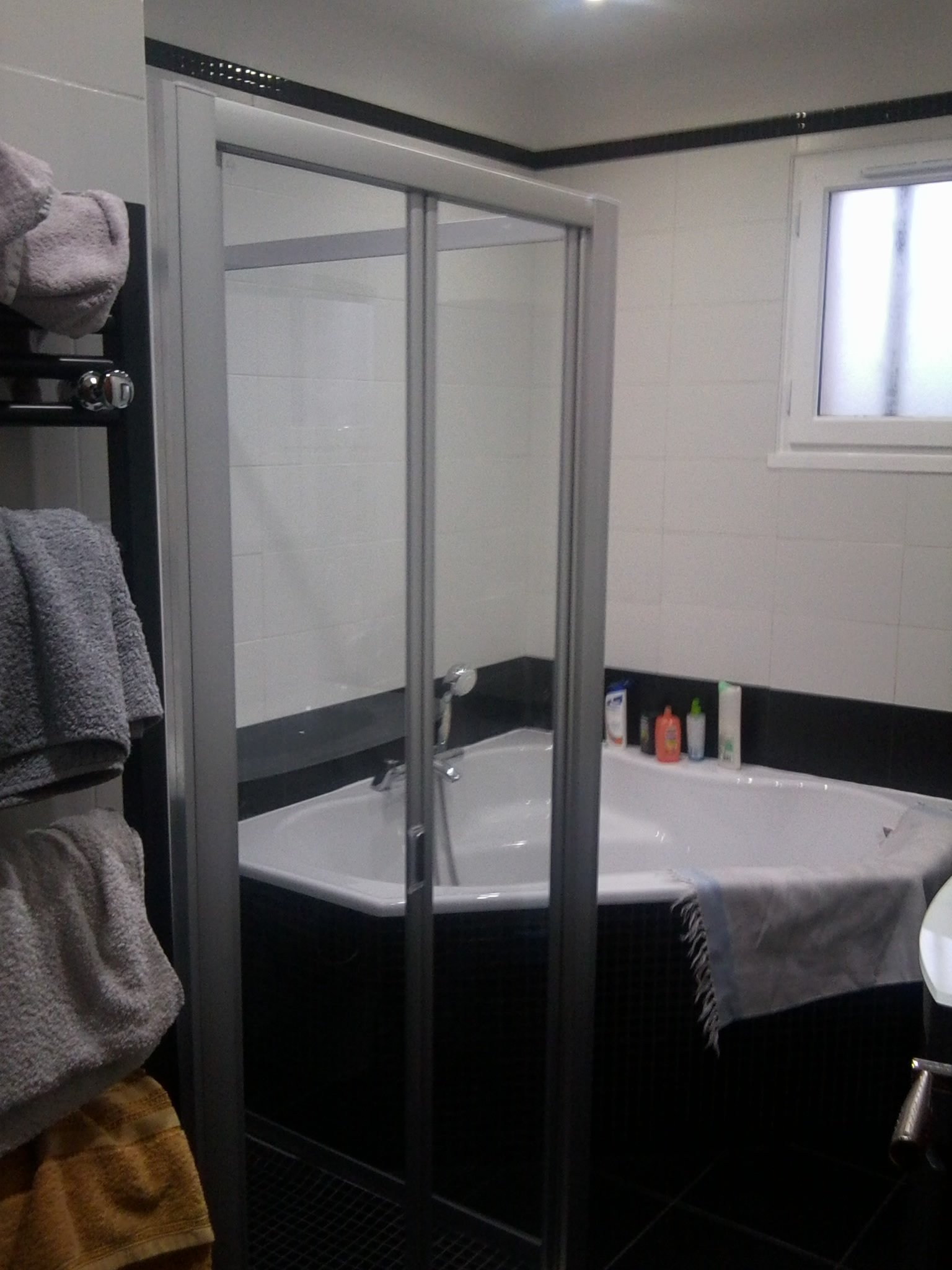

Mise en place du Parre Douche de marque Allemande BREUER (Acheté chez LEROY MERLIN) + Réalisation des joints Silicones qui vont bien (Utilisation de joint Blanc, Transparent et Noir) :

L'ouverture des portes se fait en accordéon sur la gauche (Coté mur)...

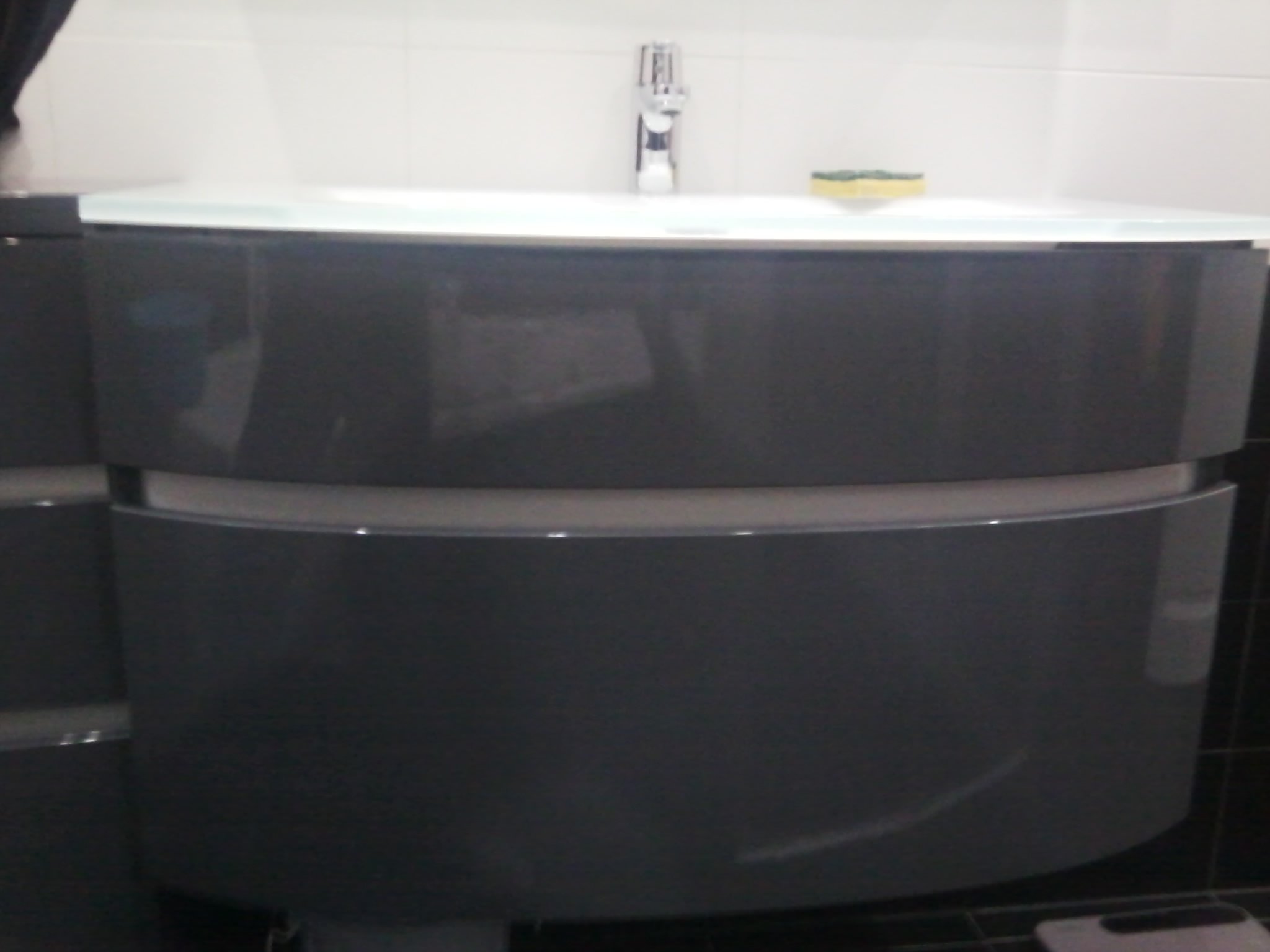

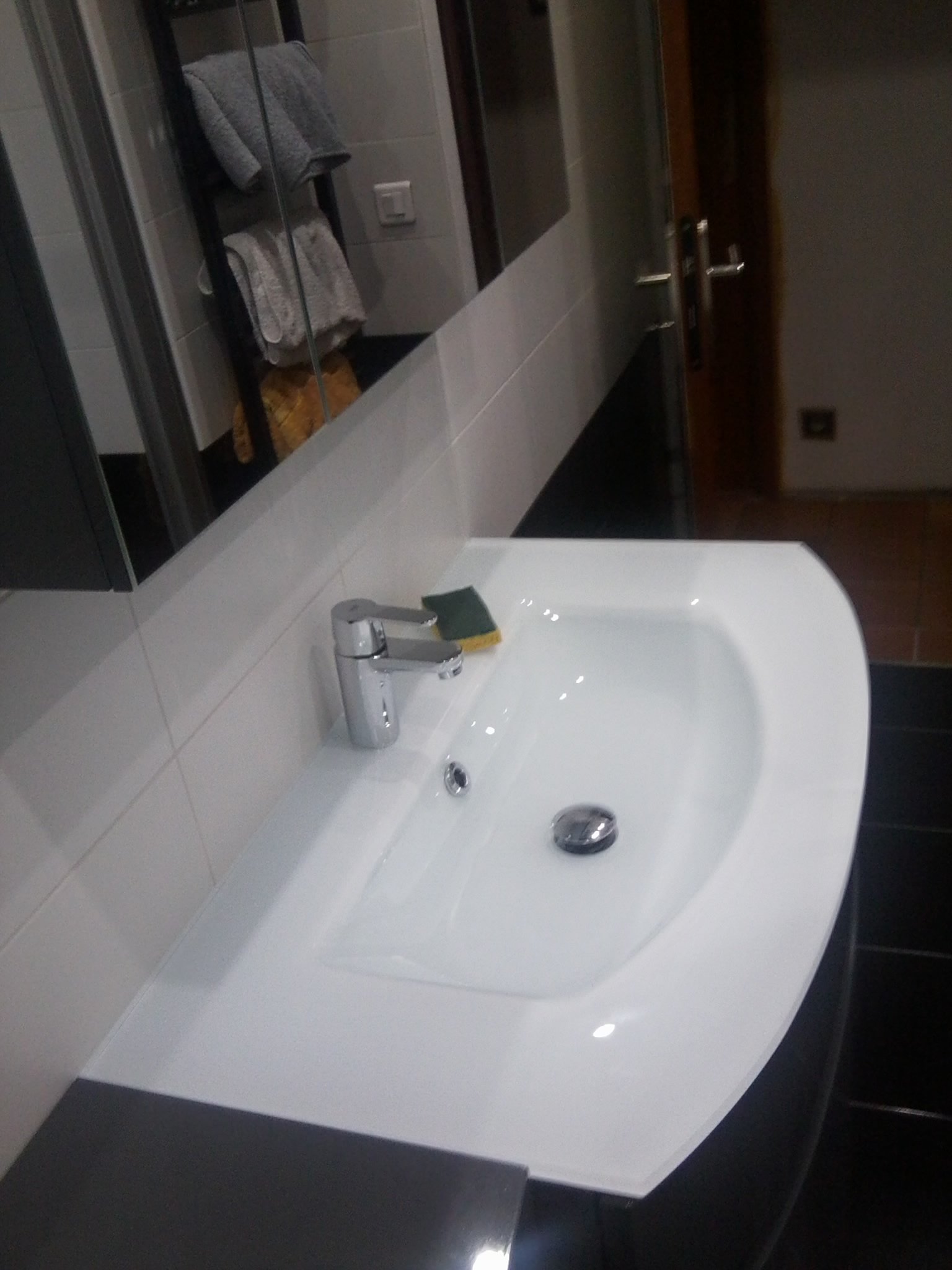

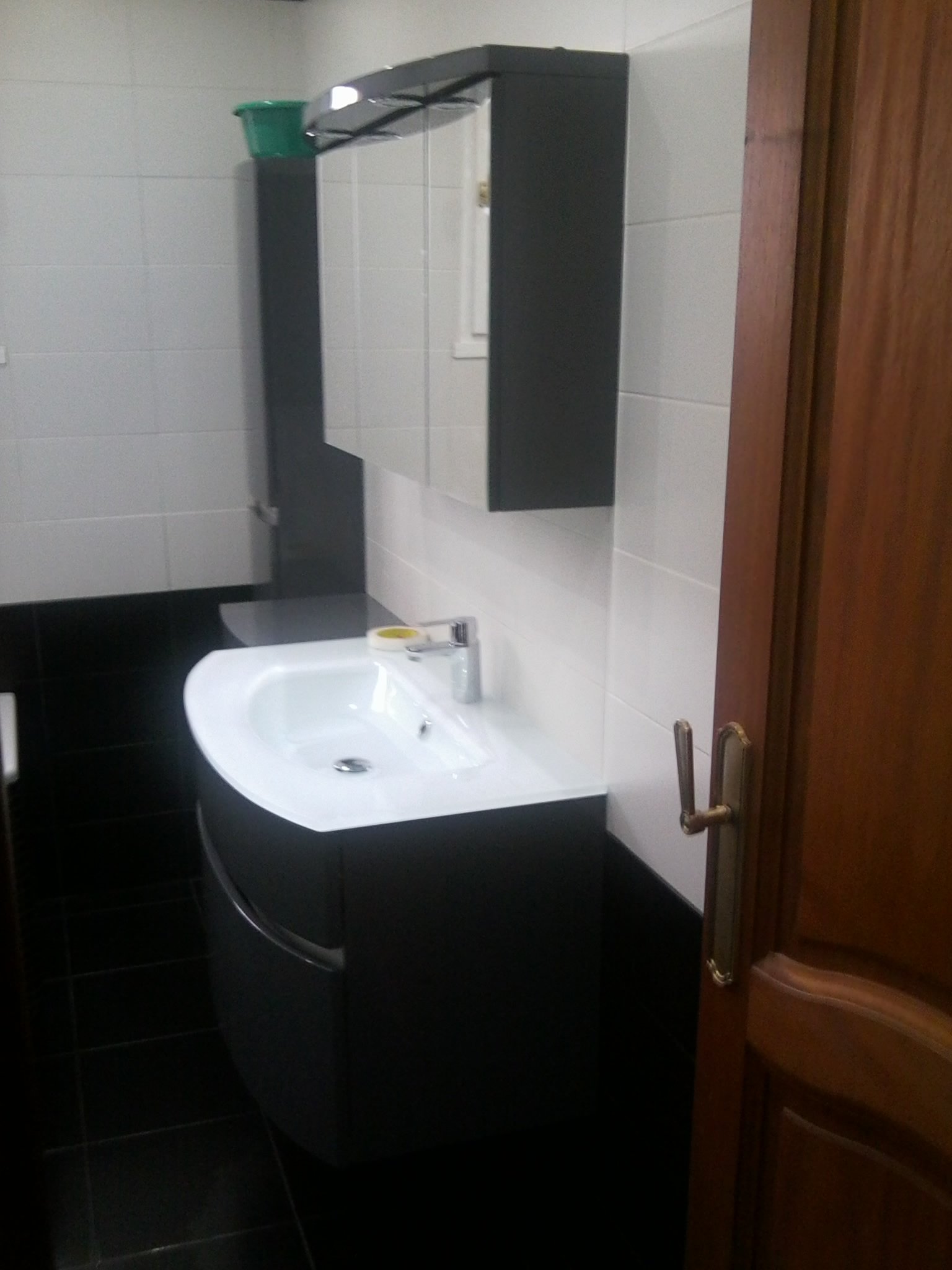

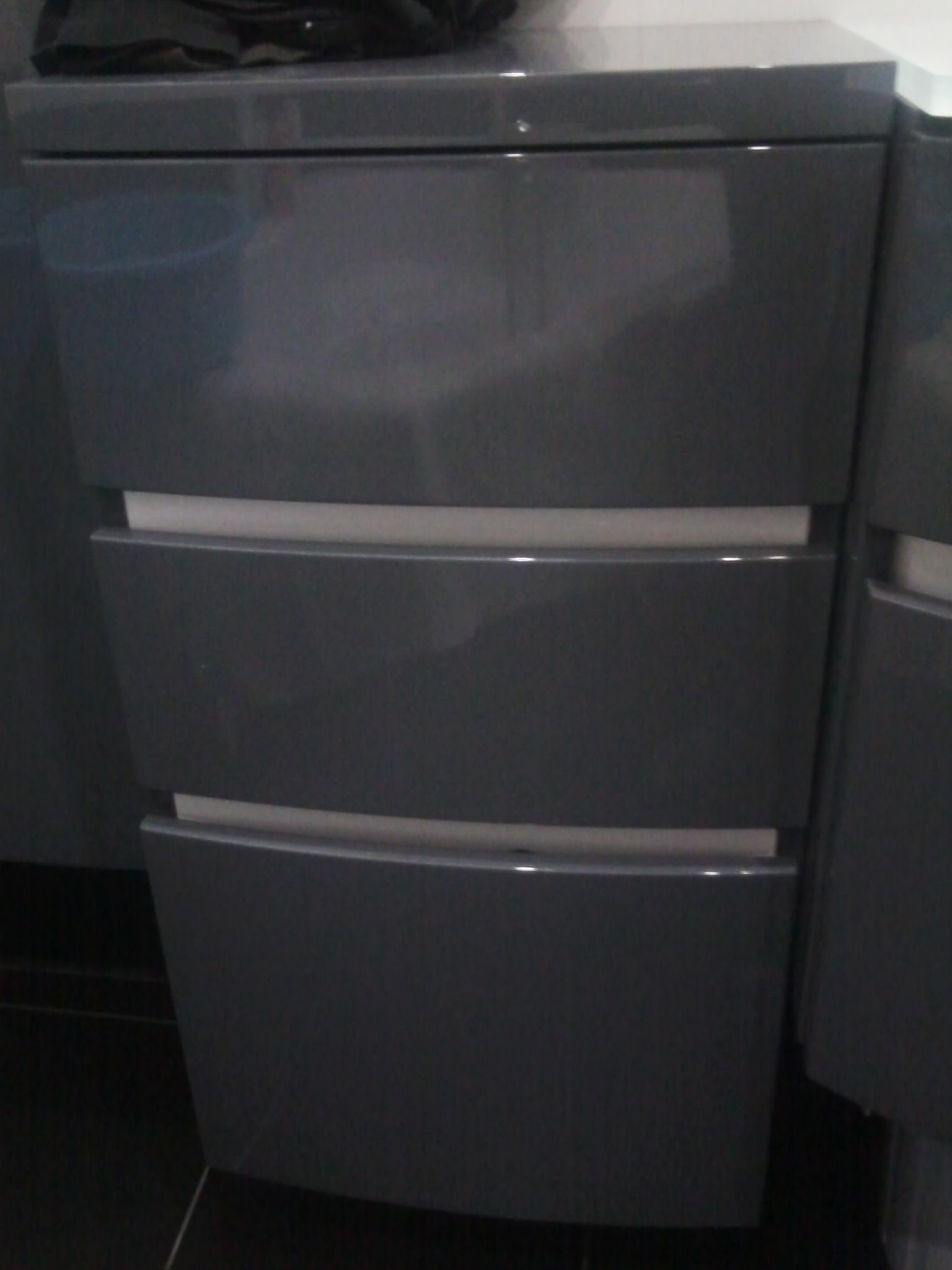

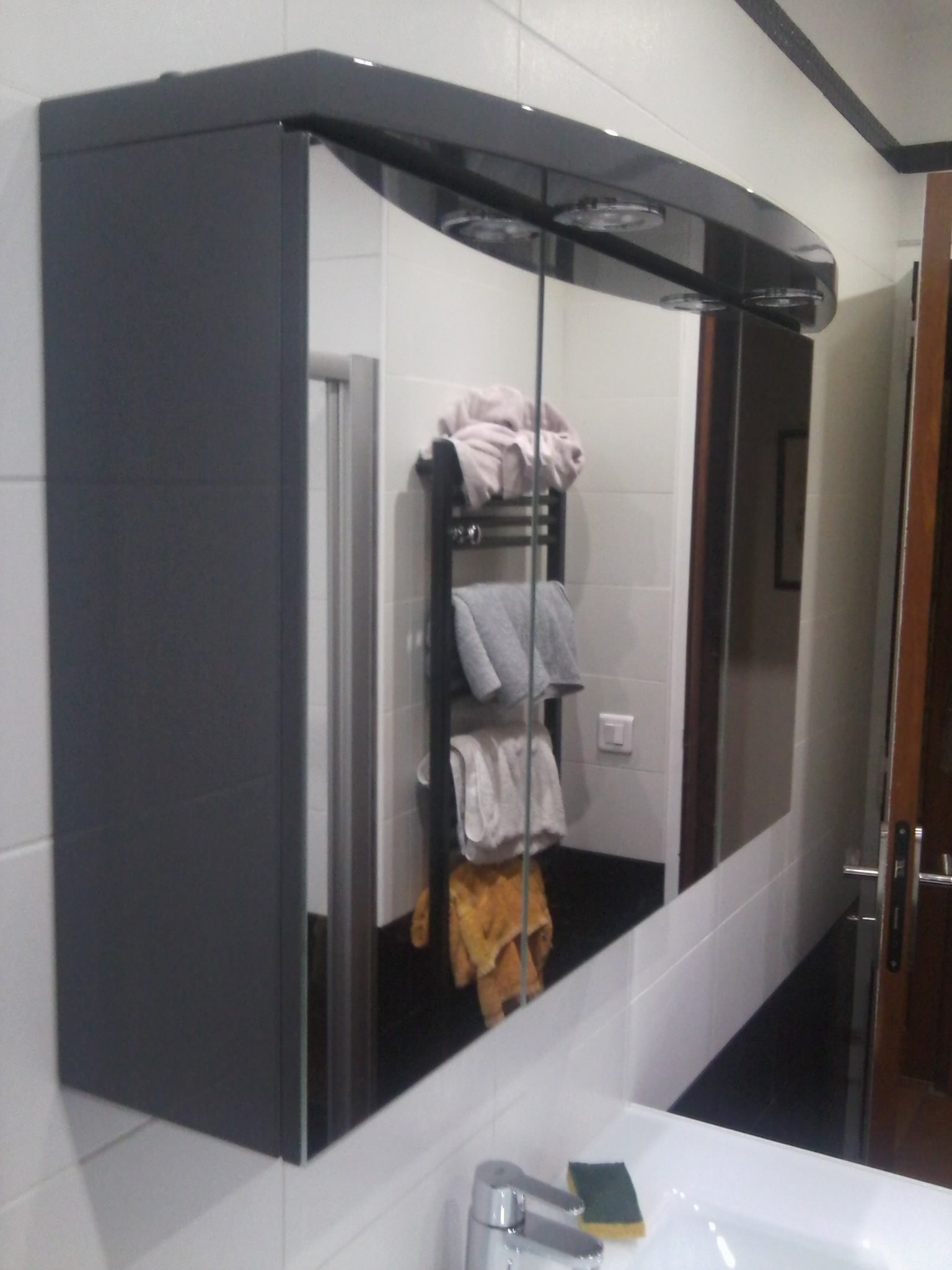

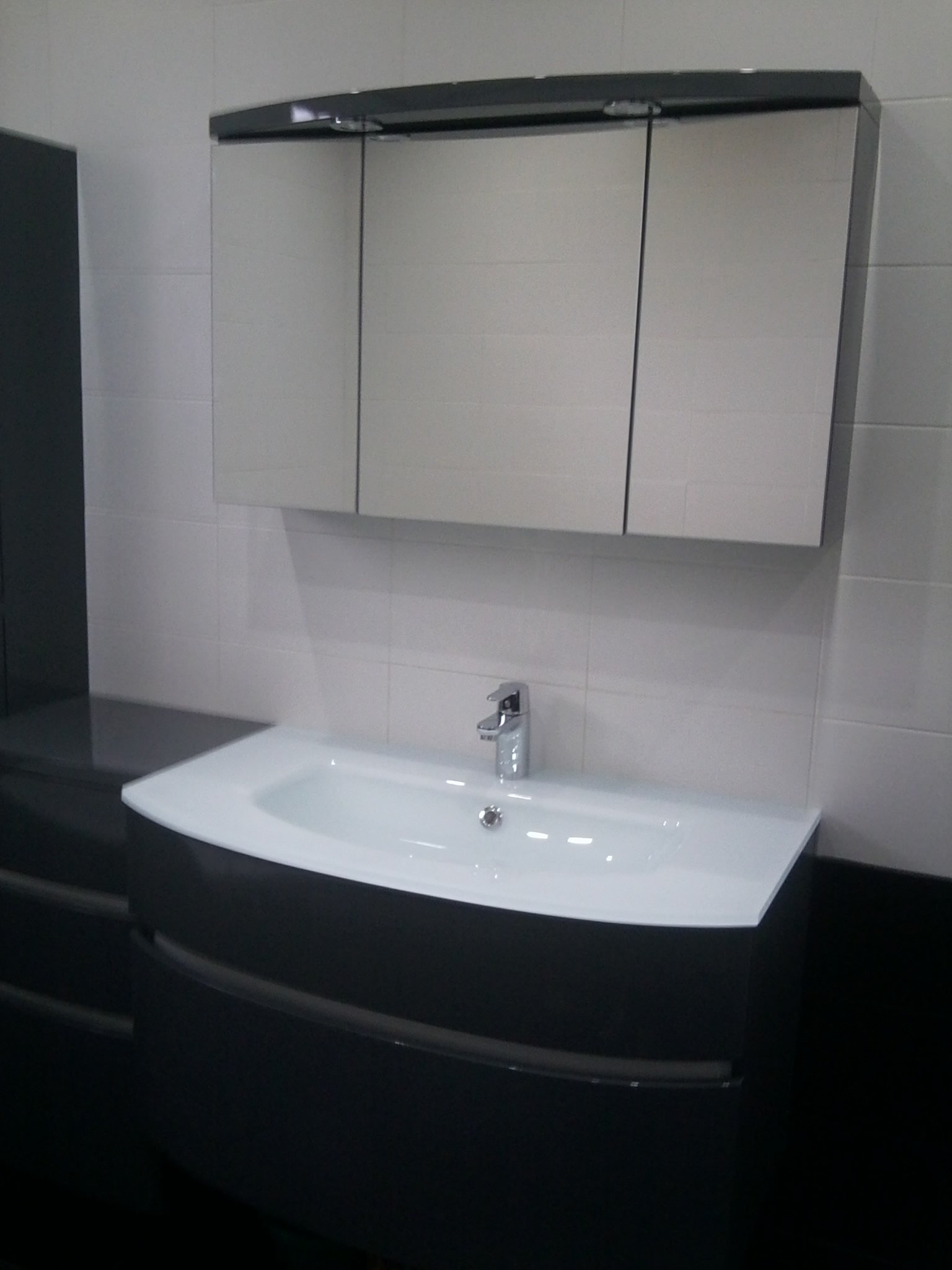

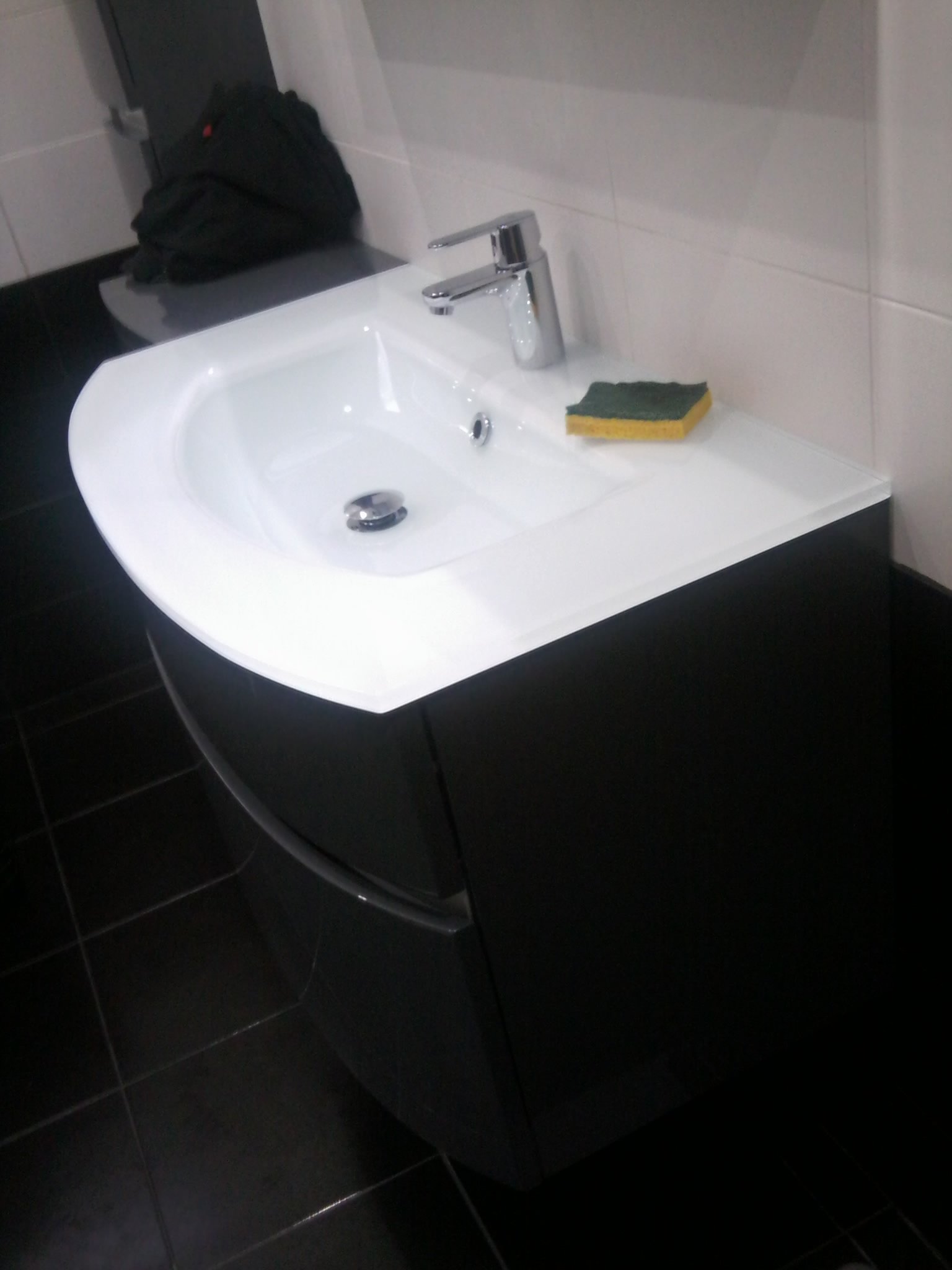

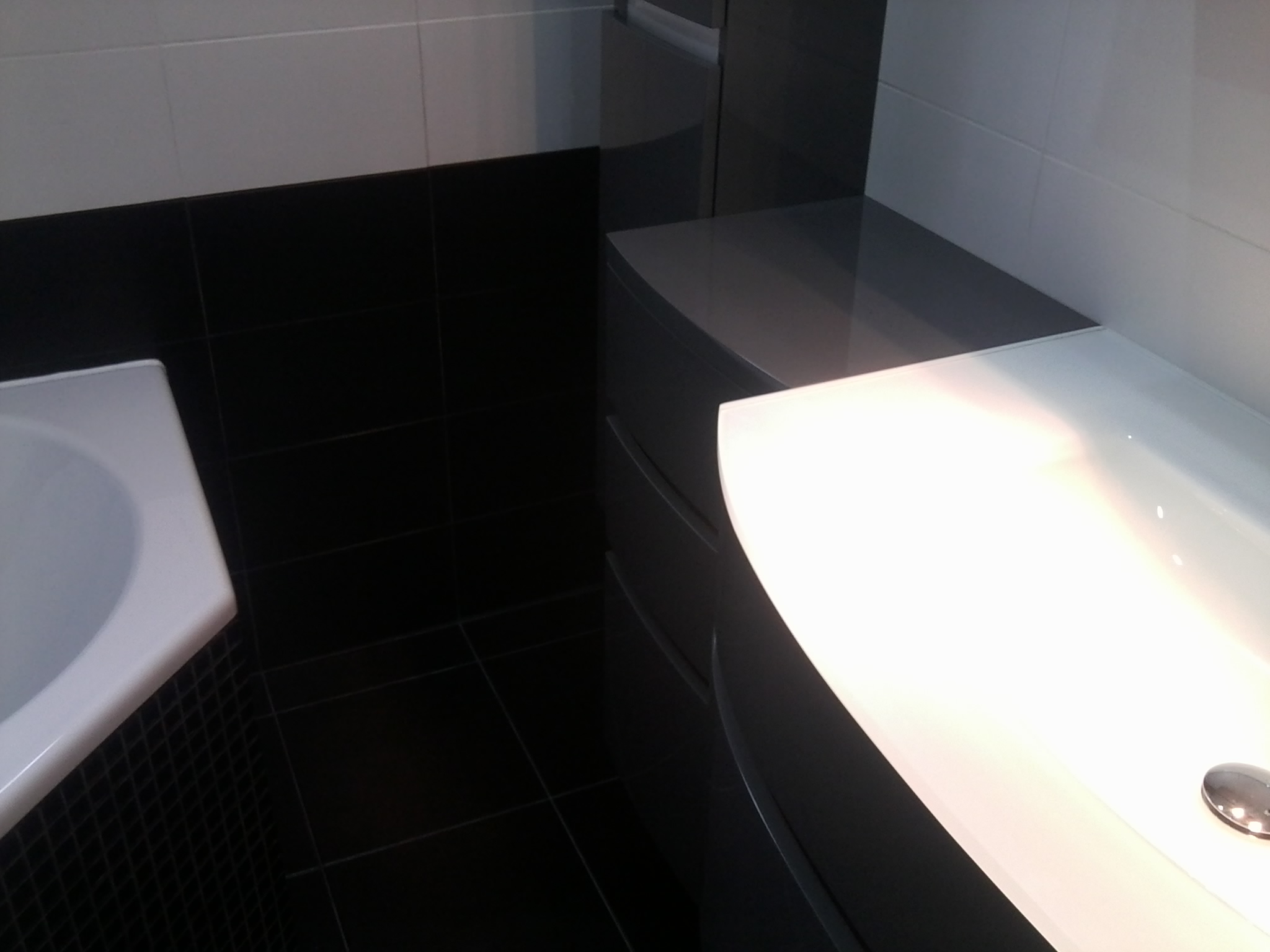

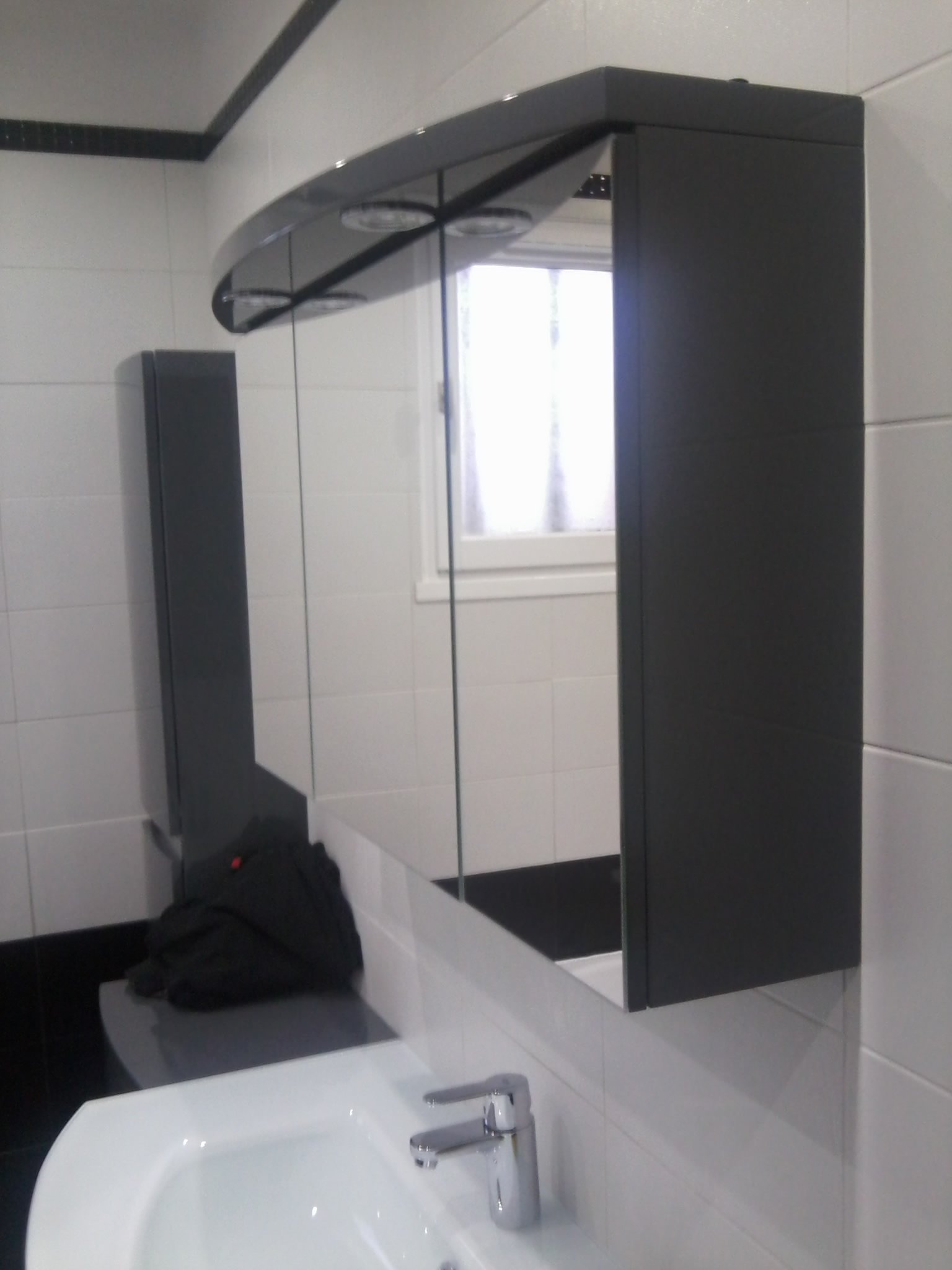

Aperçu des Meubles...

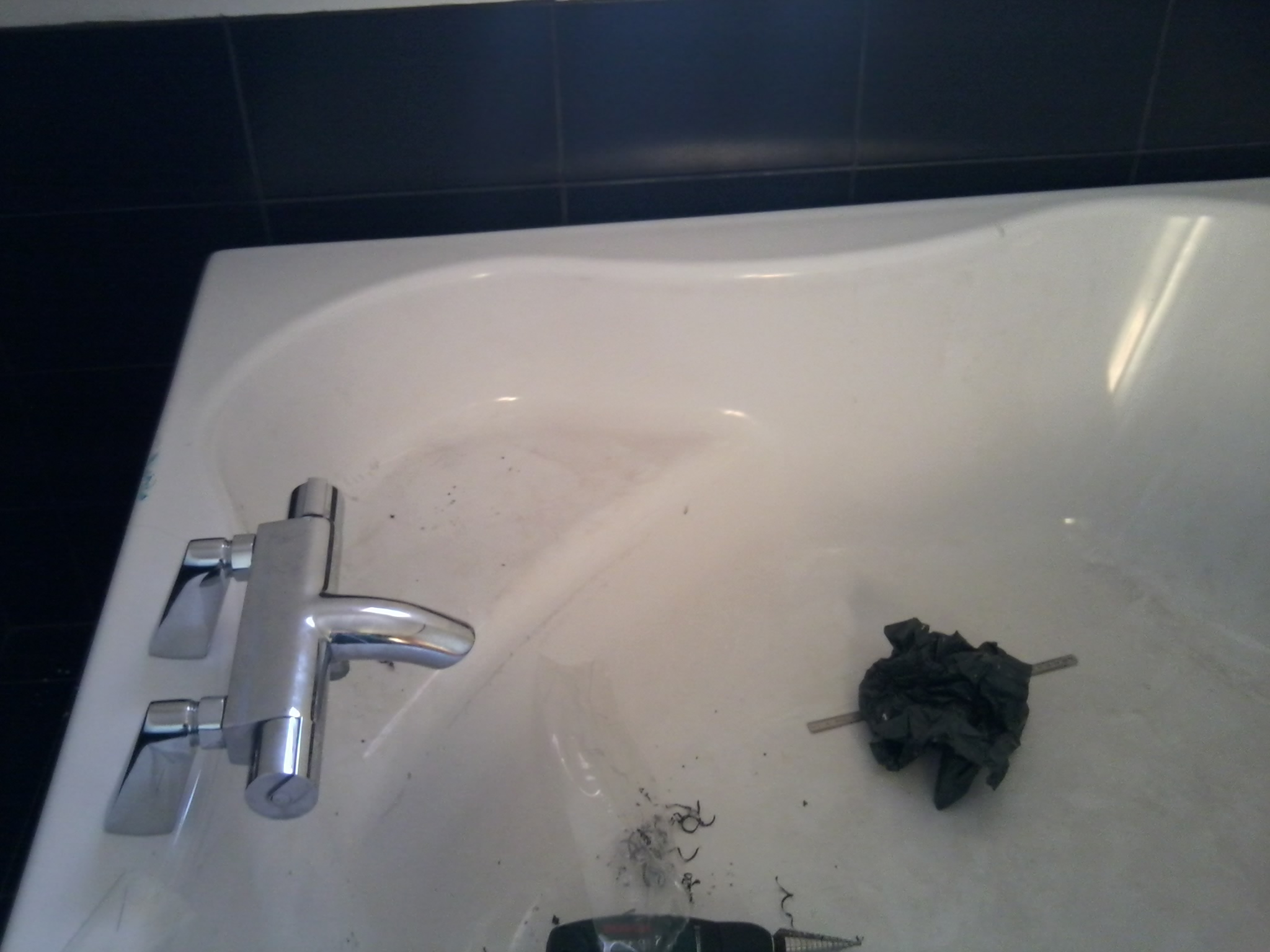

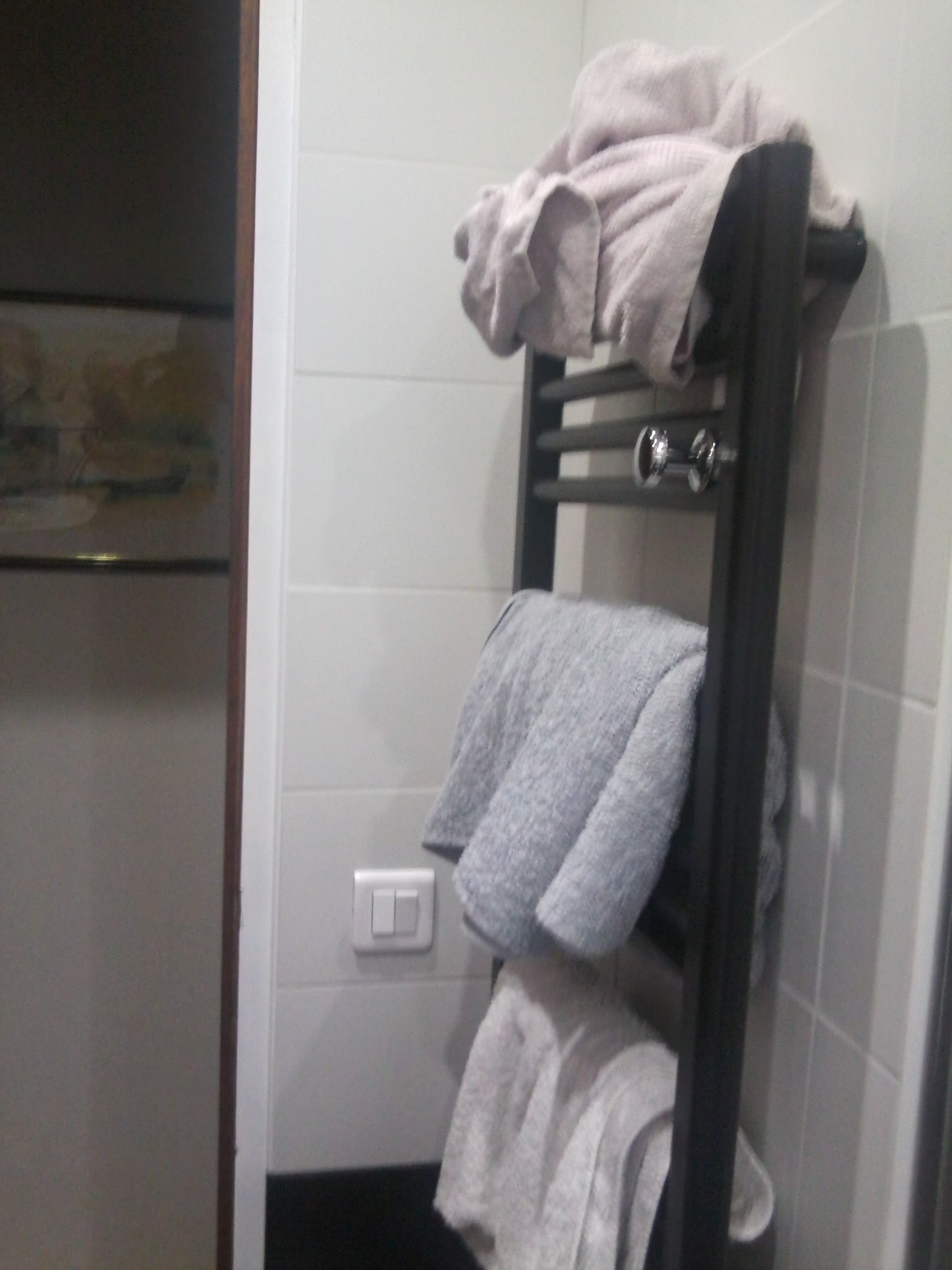

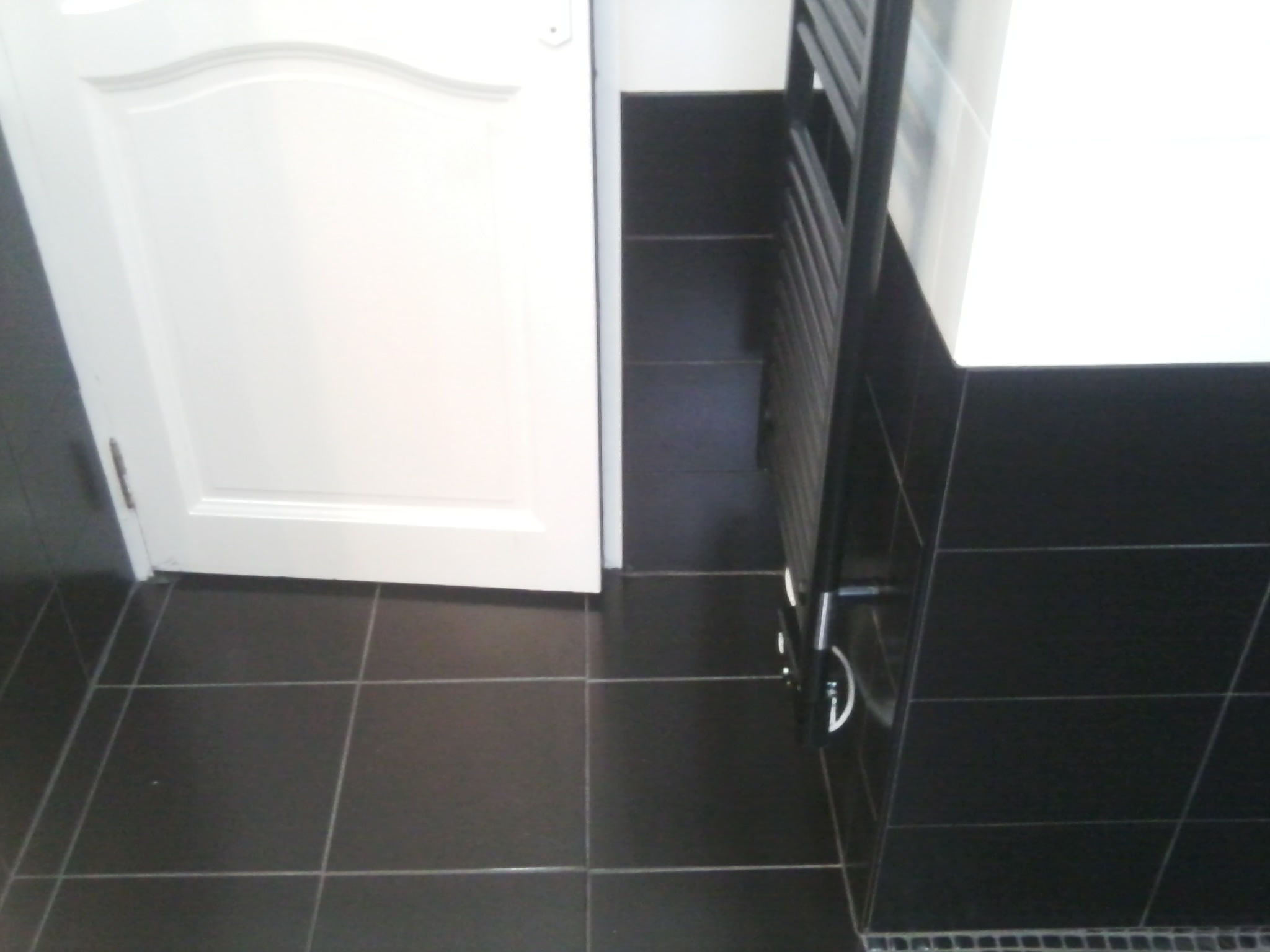

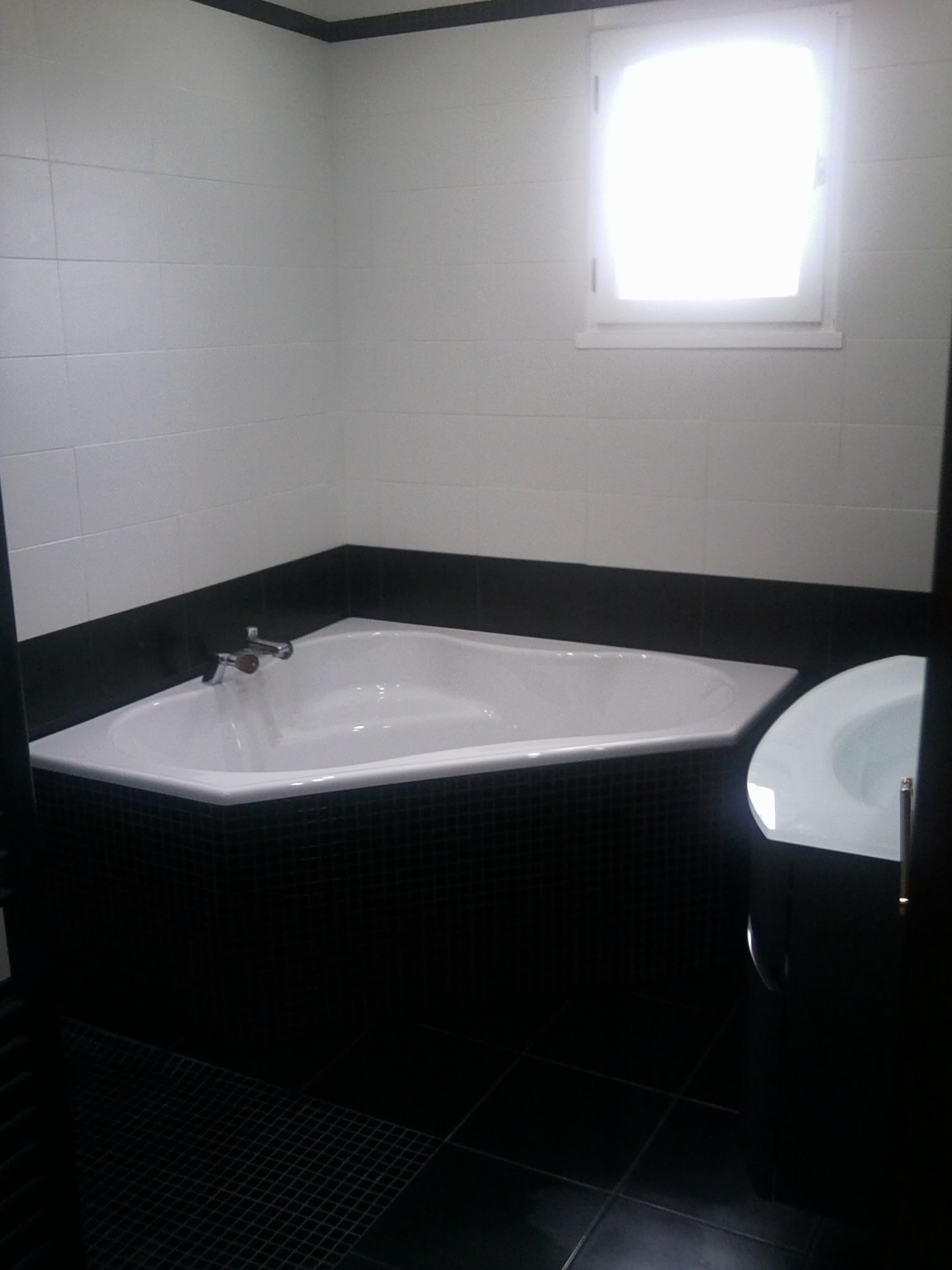

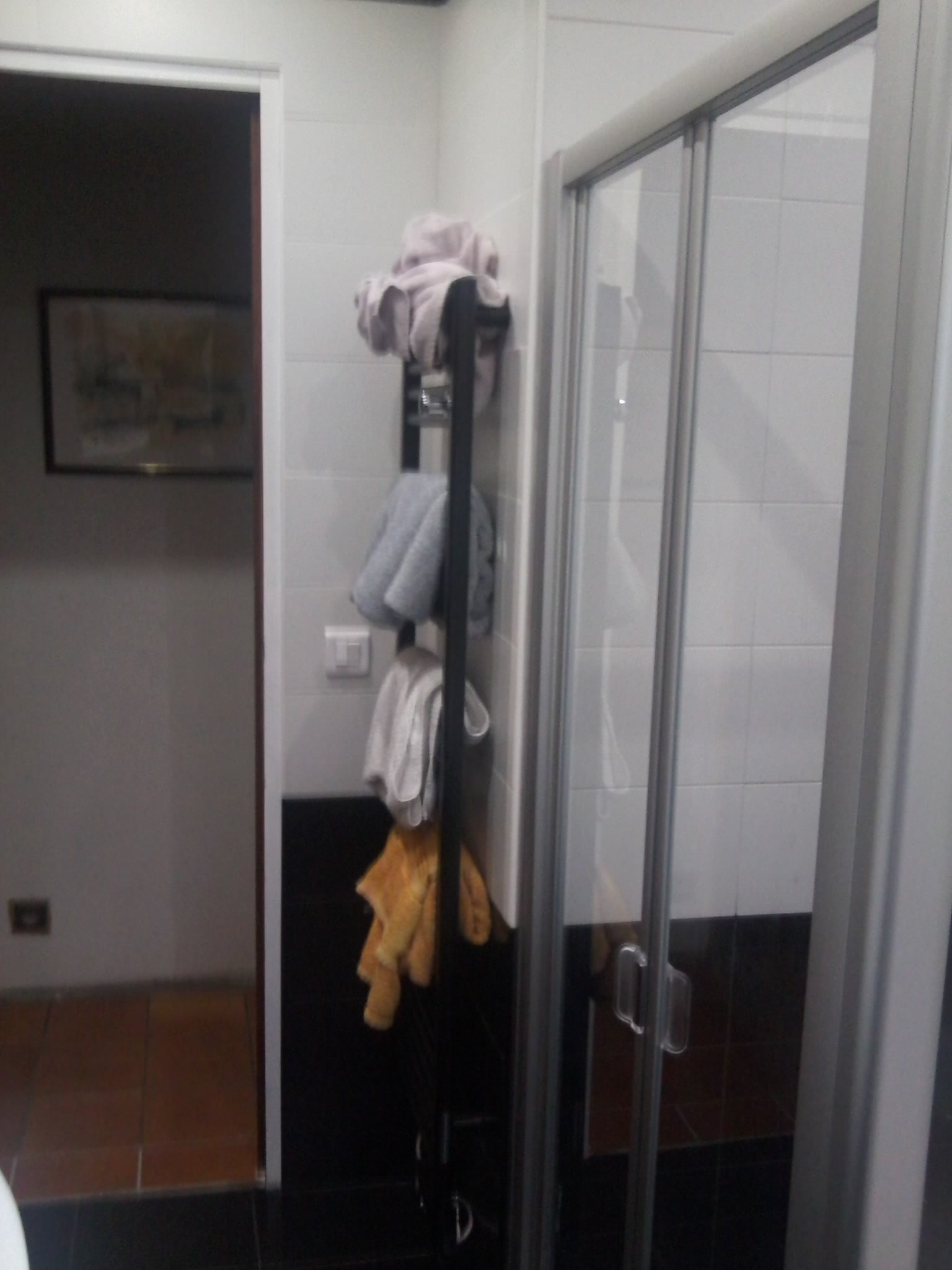

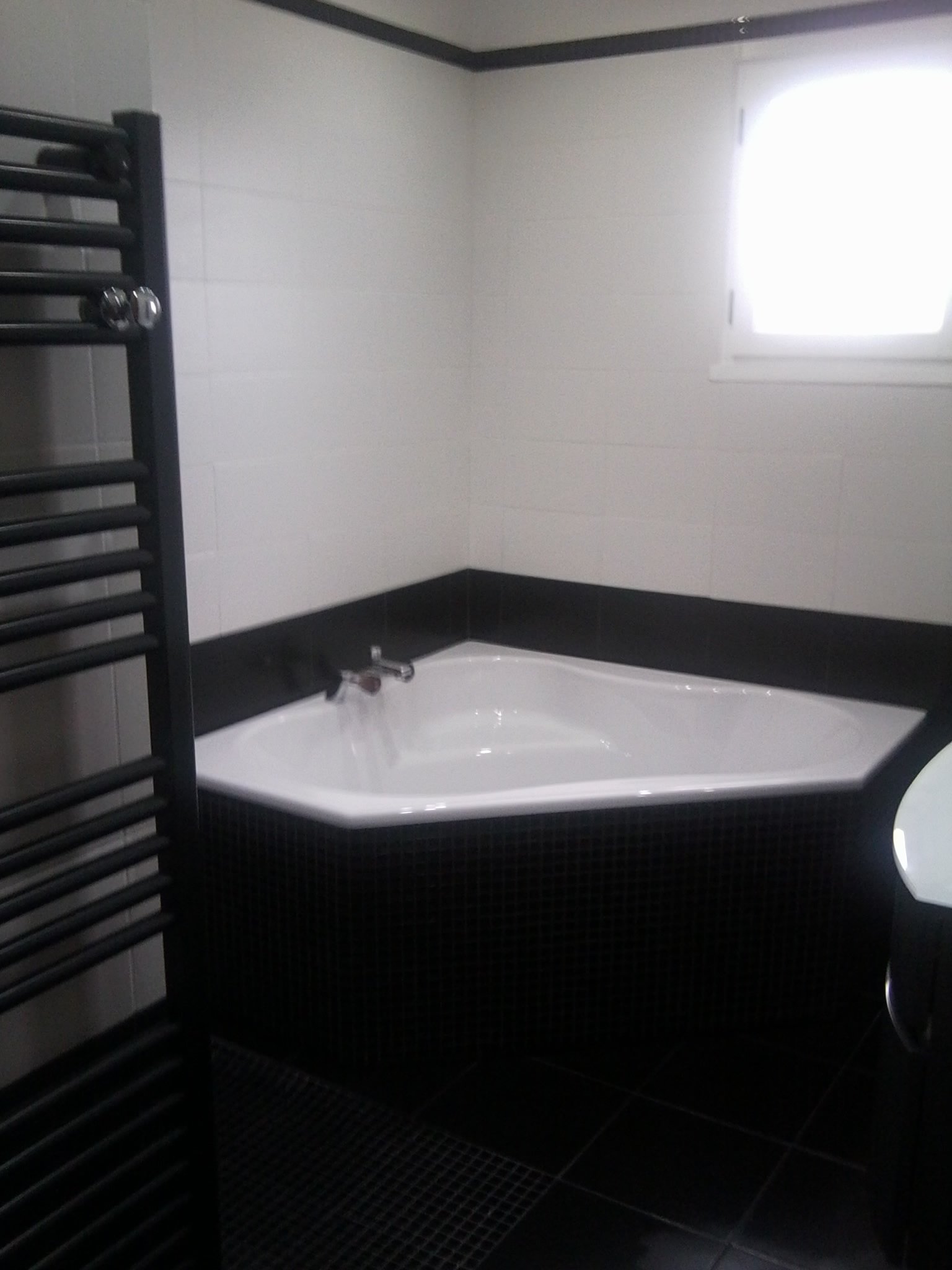

Le sèche Serviettes et mise en place du Mitigeur sur la Baignoire.

Une belle aventure qui se fini. Nous sommes pleinement satisfait du résultat, cela aura été beaucoup de boulot, mais quand ont voit le résultat, cela en valait la peine...
